电动智能草坪修剪作业设备结构设计

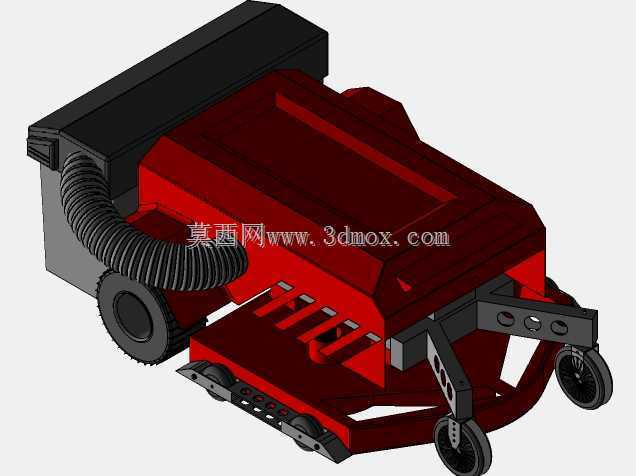

　　这款电动驱动的草坪修剪设备，主要面向城市公共绿地、住宅小区景观带、家庭庭院草坪的日常养护作业场景，替代传统燃油驱动的割草作业装备，从动力源头消除燃油尾气排放，适配当下城市园林养护的低噪、零排放作业要求，尤其适合对噪音、尾气有严格限制的居民区内作业、校园绿地维护以及商业景观区域的日常修剪工作。从结构设计逻辑来看，整机采用轮式移动布局，前部设置两个带转向功能的小直径万向脚轮，后部配置大直径驱动轮，兼顾作业过程中的转向灵活性与复杂草坪地形的通过性，大直径后轮能够在略有起伏的草坪地面保持足够抓地力，避免修剪作业过程中出现打滑、留茬高度不均的问题；前部万向轮的转向连接座做了加强结构设计，能够承受设备前部修剪机构的工作载荷，

　　同时预留了足够的转向摆动角度，支持小半径转向甚至原地转向，适配狭窄绿化带、边角区域的修剪作业需求。设备上部设置独立的集草舱结构，通过波纹柔性软管与下部修剪腔体连通，修剪过程中产生的碎草可以通过修剪刀盘转动产生的气流，经软管直接输送到集草舱内，无需作业后额外清理草坪表面的碎草残留，波纹软管采用耐弯折的柔性结构设计，在设备行驶颠簸、机身产生小幅形变的状态下，依然能够保持气流通路顺畅，不会出现弯折堵草的问题。修剪工作机构设置在机身下部靠前位置，采用多组平行排布的旋转切割刀齿结构，刀盘安装高度可通过侧边的调节支架进行多档位调整，能够根据不同草坪品种、不同季节的养护要求，灵活调整留茬高度，调节支架上设置了等距排布的定位孔位，

　　调整时只需对应插入定位销即可完成高度固定，无需额外工具辅助，方便一线作业人员快速操作。机身主体的动力舱设置在设备后部上方，内部用于容纳驱动电池、控制电路以及行走驱动电机，重心靠后的布局能够平衡前部修剪机构与集草舱的重量，避免设备作业过程中出现前部翘头、后部配重不足的问题，动力舱外壳做了密封防水结构设计，能够抵御草坪作业时的露水、零星降雨喷淋，保护内部电气元件不受潮损坏。从安装边界尺寸来看，整机宽度控制在常规家用庭院门、小区绿化带侧石开口的通行宽度范围内，长度方向预留了集草舱的抽拉拆卸空间，日常收纳时可以将集草舱单独拆下，进一步减小整机占用的存放空间；机身下部的修剪腔体做了弧形导流设计，既能够引导碎草向集草软管方向流动，也能避免碎石、

　　硬土块被刀盘击飞造成安全隐患，腔体下缘设置了柔性挡草裙边，作业时贴伏在草坪表面，防止碎草从腔体边缘飞溅出来。行走驱动系统采用后轮独立驱动的布局，两个后轮分别匹配独立的驱动电机，通过差速控制实现转向，相比传统的转向桥结构，减少了复杂的机械传动部件，降低了后期维护的复杂度，同时电控差速的控制精度更高，转向过程中不会对草坪造成碾压破坏。设备前部的牵引连接支架做了多孔位设计，除了自身独立行走作业之外，也可以通过连接支架挂载到小型牵引设备上，实现更大面积草坪的拖挂式修剪作业，拓展了设备的适用场景。整体结构设计没有冗余的装饰部件，所有外部结构件都兼顾功能需求与防护作用，机身外壳采用冲压成型的钣金结构，兼顾结构强度与轻量化要求，长时间户外作业不会出现结构变形，同时钣金表面的喷涂处理能够抵御草坪作业中的潮湿、草汁腐蚀，延长设备的整体使用寿命。
