立式井用潜水泵结构总成三维设计

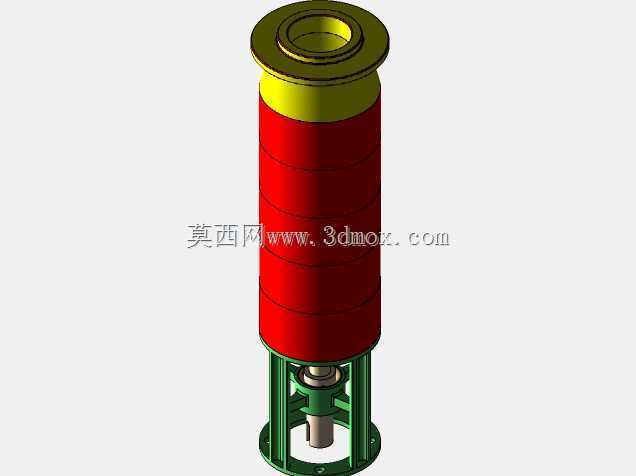

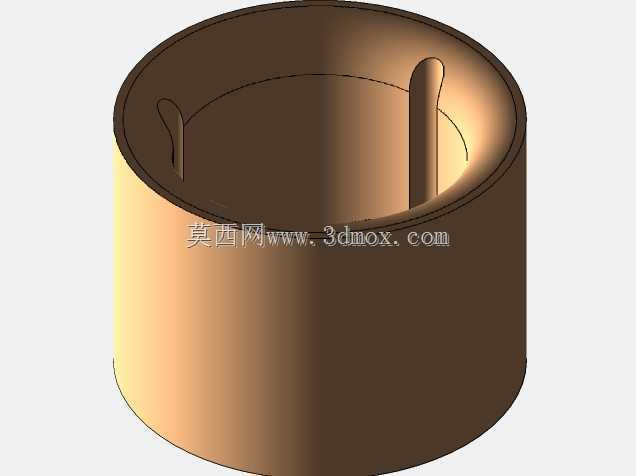

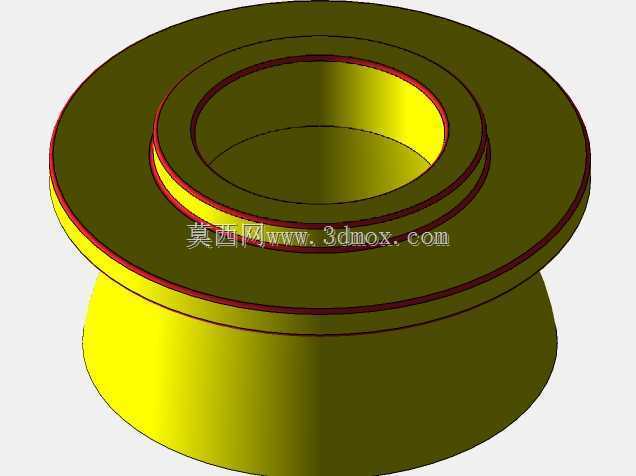

　　这款立式潜水泵的结构设计，核心围绕井下浸没式提水的工况需求展开，整体采用长筒式立式布局，适配窄小井径的安装空间，从结构上分为进水段、多级叶轮泵腔段、出水连接段三个核心功能区，底部支架预留了与井下扬水管对接的安装法兰，法兰上的安装孔位按照通用井泵安装标准做了等距排布，可直接匹配常规规格的输水管路，无需额外做转接件加工。泵体中段的多级泵腔采用叠层式筒状结构，外层壳体做了等距加强筋设计，既可以承受深水环境下的外压载荷，也能平衡泵组长时间运行产生的径向振动，避免长筒结构在高扬程工况下出现形变。顶部出水端采用法兰式凸缘结构，出水接口的内径与泵腔额定流量做了匹配设计，接口处做了密封槽预留，可嵌入O型密封圈实现与扬水管的静密封，防止高压水从连接位置泄漏。

　　从实际应用场景来看，这类潜水泵主要用于农用机井提水、深井取水、井下排水作业，整机可完全浸没在水下运行，无需额外搭建地面泵房，安装时仅需将泵体与扬水管连接后垂吊放入井内，安装边界受井径限制，整体外径控制在适配常规民用机井、工业取水井的尺寸范围内，底部进水段设置了滤网安装位，可阻挡大颗粒砂石进入泵腔打坏叶轮，支架的支脚高度预留了足够的进水过流空间，避免泵体贴靠井底淤泥造成进水堵塞。

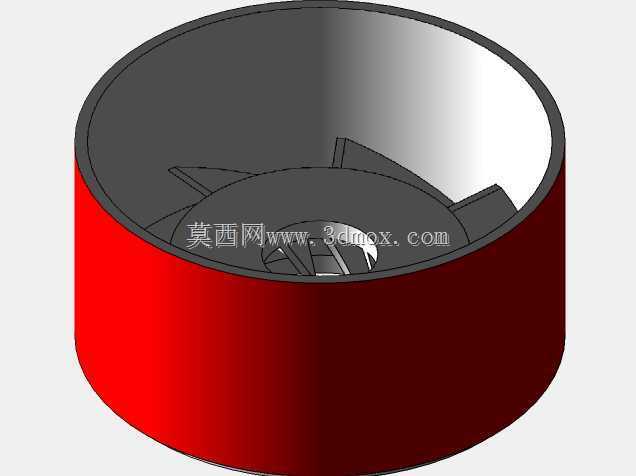

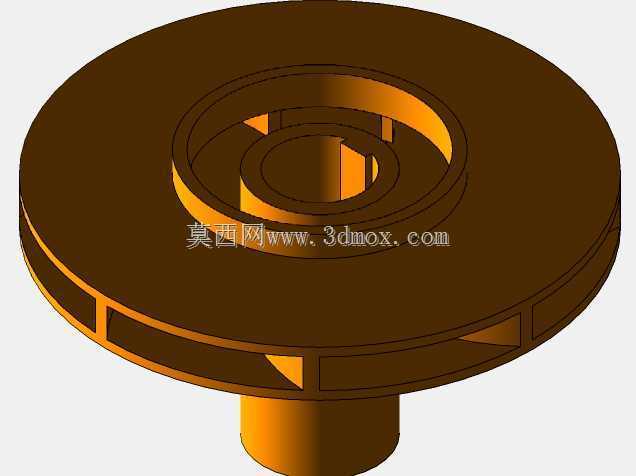

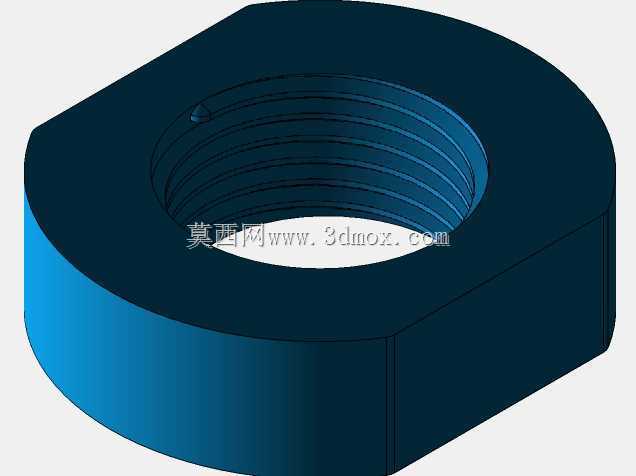

　　设计过程中，结构重心沿泵体轴向做了居中布置，底部的联轴器连接位做了同轴度定位止口，可直接与配套的潜水电机输出轴对接，止口的配合公差按照过渡配合选取，既保证装配时的同轴度要求，减少轴系运行的径向跳动，也方便现场拆装维护。泵腔内部的各级叶轮导流壳采用叠装定位结构，每级壳体之间设置了定位止口，装配时可逐级叠压定位，无需额外做径向定位调整，能有效压缩装配工时，也方便后期拆解更换磨损的叶轮或密封件。外层壳体的连接采用长螺栓贯穿拉紧的方式，螺栓沿壳体圆周等距排布，拉紧力均匀作用在各级壳体的端面上，保证高压工况下各级壳体结合面不会出现渗水问题。

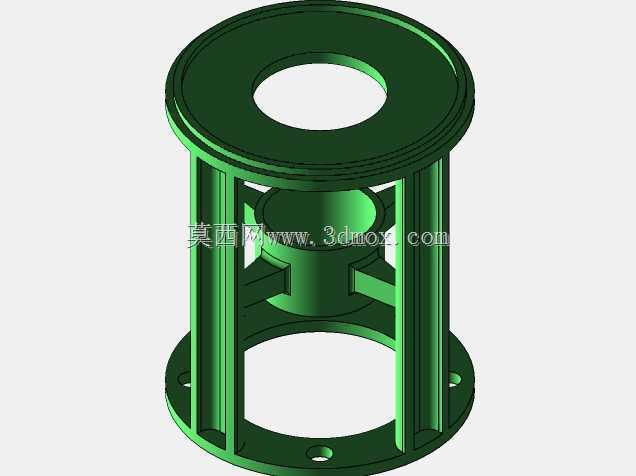

　　在功能特性上，这款结构的潜水泵可根据扬程需求增减中段泵腔的级数，无需改动顶部出水段和底部进水连接段的结构，模块化的设计可覆盖不同扬程的取水需求，减少了系列化设计的重复工作量。泵体的外表面做了圆弧过渡处理，没有突出的结构件，垂吊安装时不会刮蹭井壁，适配井内不规则的安装环境。底部的支架除了支撑泵体、预留进水空间外，还设置了电机连接的定位结构，可保证泵轴与电机轴的同轴度，降低轴封的偏磨风险，延长机械密封的使用寿命。

　　从安装边界来看，整机轴向尺寸根据泵级数量调整，径向尺寸保持统一，安装时仅需保证井径大于泵体外径即可，顶部的吊环位置（图中未完全展示但结构预留）设置在出水法兰的对称位置，垂吊时可保证泵体垂直下入井内，避免倾斜卡滞。出水法兰的螺栓孔采用通用标准排布，可匹配市面上绝大多数规格的扬水管，降低现场安装的配件适配成本。进水段的滤网采用快拆结构设计，维护时可直接拆下清理堵塞的杂物，无需将整泵完全拆解，适合野外井下作业的维护场景。

　　设计时还考虑了水下运行的防腐需求，所有外露结构件的边角都做了圆角处理，避免应力集中，同时减少防腐涂层的磕碰破损风险，泵体的过流面都做了光滑过渡设计，减少水流阻力，提升泵组的运行效率。轴系位置预留了机械密封和骨架油封的安装位，可实现泵腔与电机腔之间的密封隔离，防止高压水进入电机内部造成烧损，密封位的尺寸按照通用潜水电机密封标准设计，可直接采购标准密封件更换，降低维护成本。
