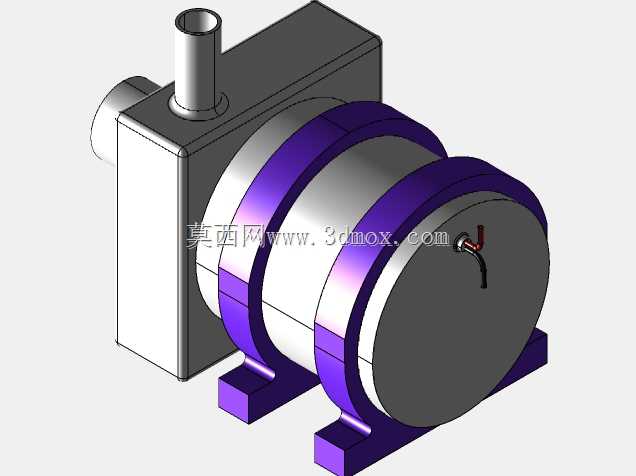

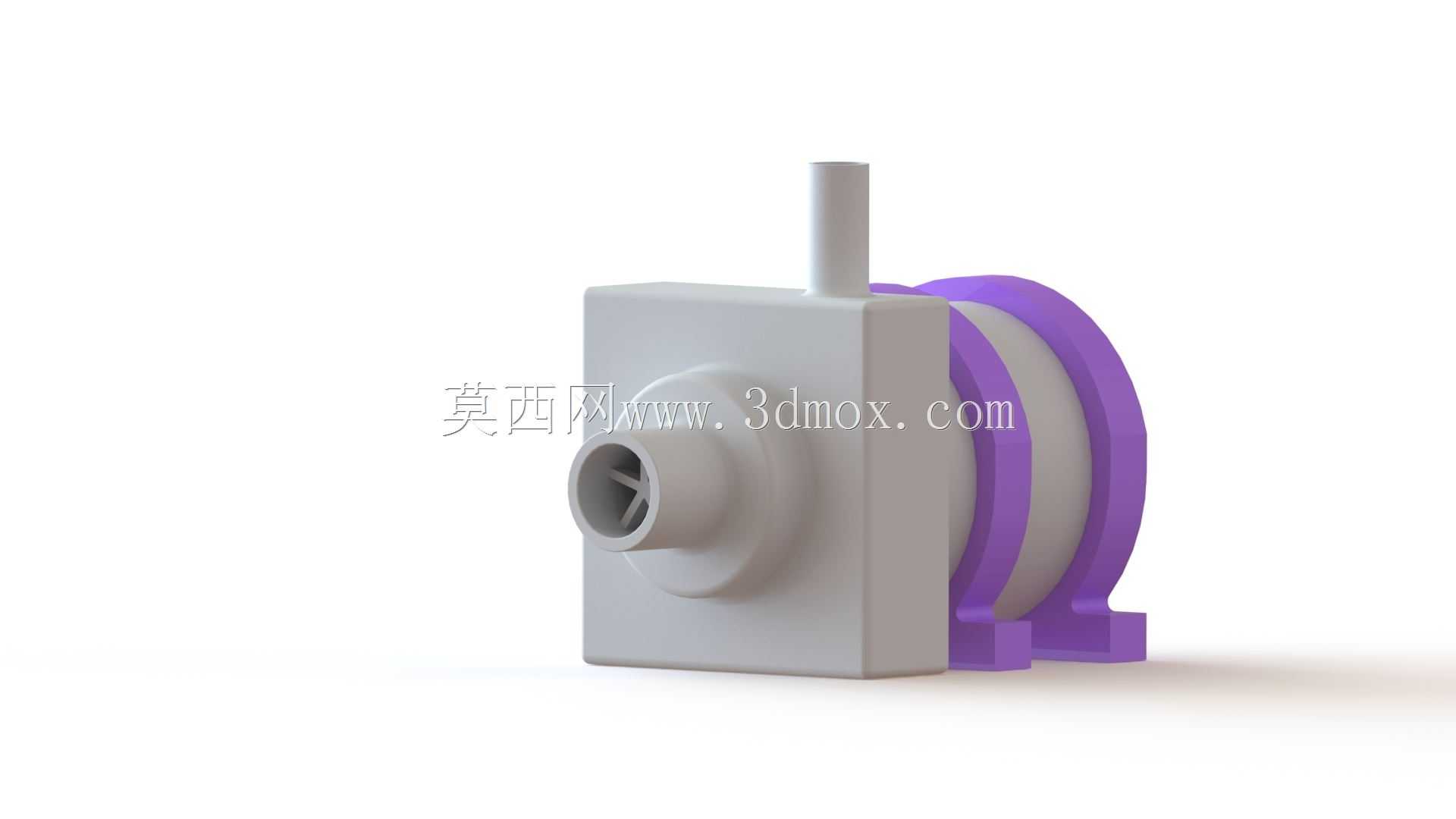

12V直流微型潜水泵结构设计方案

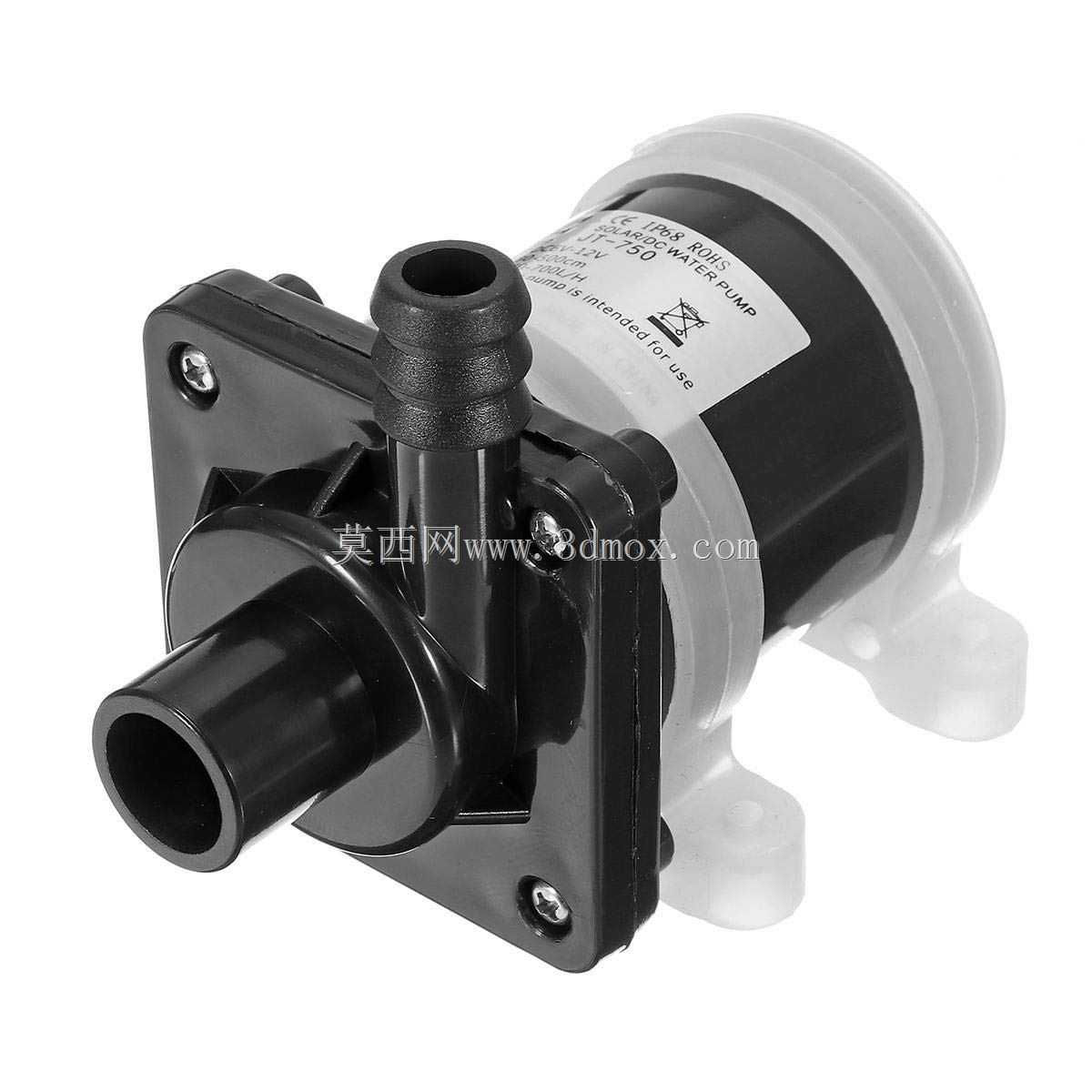

　　这款12V直流驱动的微型潜水泵，在小型流体输送场景里的适配性极强，日常做小型水冷循环、桌面级水景供水、便携设备输水、小型养殖缸换水这类工况都能覆盖，因为采用低压直流供电，搭配常规12V直流电源就能工作，没有高压用电的安全顾虑，在民用小型设备、DIY流体装置、便携输水场景里的使用门槛很低。从结构设计来看，泵体采用侧出进水、上置出水的接口布局，进水端为大口径直插式接口，适配常规内径的软质输水软管，出水端为阶梯式宝塔接头，能适配不同内径的输水软管，安装时不需要额外做转接头加工，直接插装后用喉箍锁紧就能完成管路连接，对现场装配的友好度很高。泵体的安装基座采用一体式注塑成型的带安装耳结构，两个安装孔位对称分布在泵头两侧，

　　安装时可以通过螺栓直接将泵体固定在设备安装板或者储水容器的内壁，安装耳和泵头主体之间做了加强筋过渡，能避免长期运行振动导致安装位开裂，安装孔的孔径适配常规M3或者M4的固定螺栓，孔位间距经过标准化设计，能适配多数小型设备的预留安装位，不需要额外打孔调整。泵腔内部采用离心式叶轮结构，叶轮和直流电机的输出轴直接连接，取消了额外的传动结构，一方面减少了传动环节的能量损耗，提升泵的输水效率，另一方面也减少了故障点，提升长期运行的可靠性。电机和泵腔之间采用机械密封结构，能避免输送的液体渗入电机内部造成短路损坏，密封件采用耐水橡胶材质，长期浸泡在常温清水里不会出现老化变形的问题，能保证密封结构的使用寿命。泵体的外壳采用阻燃级工程塑料注塑成型，

　　外壳表面做了哑光处理，不会因为长期接触水体出现表面结垢难以清理的问题，泵体的整体外形做了圆角过渡，没有尖锐的棱角，在安装和维护过程中不会划伤操作人员。从安装边界来看，泵体整体的径向尺寸控制在极小的范围内，安装时只需要预留出管路连接的操作空间和泵体本身的放置空间即可，不需要预留太大的检修空间，因为整体结构没有易损的外露部件，日常使用只需要定期清理进水口的滤网避免杂物堵塞叶轮即可。在实际选型适配的时候，这款泵因为采用12V低压供电，很适合搭配移动电源、车载电源这类便携供电场景使用，比如户外露营时的小型取水装置、车载水冷系统的循环泵、小型笔记本水冷改装的循环泵都能适配，泵的运行噪音控制在较低水平，在桌面级设备上使用不会产生明显的噪音干扰。

　　设计过程中特意将电机部分和泵腔部分做了模块化拆分，后期如果需要维护密封件或者更换叶轮，只需要拆开泵头的几颗固定螺丝就能完成操作，不需要将整个泵从安装位上完全拆除，降低了后期维护的工作量。进出水接口的方向经过优化，安装时管路走向可以顺着设备内部的布线空间排布，不会出现管路弯折导致输水阻力变大的问题，进水口的位置设计在泵头的最前端，当泵体完全浸没在水中时，进水口能始终处于液面以下，不会出现吸入空气导致泵空转的问题，只要安装时保证泵体的安装高度低于最低液面高度，就能保证泵的正常启动和运行。泵体的重量控制得很轻，安装在薄壁塑料件上也不会因为自重导致安装位变形，很适合用在对重量有要求的便携设备上。
