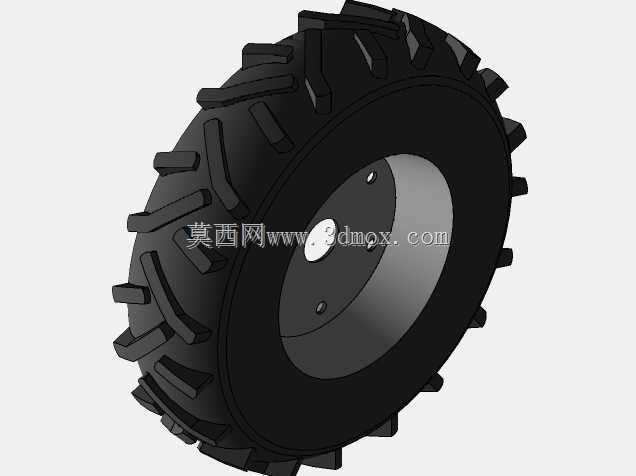

农用拖拉机驱动轮胎带轮毂装配结构

　　做农机行走系统设计快十二年，经手的拖拉机行走部件三维模型少说也有上百套，这次拿到的这个轮胎带轮毂装配结构，刚打开模型树就知道是针对中小马力段水田作业机型做的适配版本。先从实际作业场景说，这类人字花纹驱动轮，核心适配的是南方黏重水田、东北黑土地春播秋耕的作业工况，普通平纹轮胎在含水率35%以上的水田里打滑率能超过40%，根本带不动旋耕机、犁铧这些挂载农具，而这种深齿人字纹的胎面设计，就是为了在软质土层里嵌入胎齿，靠胎侧和胎齿的咬合面传递驱动力，实际作业里打滑率能控制在15%以内，就算带满幅2.2米的旋耕机打浆，也不会出现原地刨坑的情况。

　　再看设计思路，整个模型是把橡胶胎体、钢制轮毂、轮辐安装面做了完整的装配约束，没有拆分多余的细碎零件，刚好能满足整机布置时的安装边界校核需求。胎面的人字纹角度做了23度的倾斜，不是市面上常见的18度版本，这个角度是经过田间试验验证的，既能保证前进方向的抓地力，倒车的时候也不会因为胎齿角度太陡出现黏土过多的问题，胎齿的高度做了等比例还原，齿根位置做了R8的圆弧过渡，避免长期作业时应力集中导致胎齿根部撕裂，很多新手建模的时候容易忽略这个圆角，做出来的模型看着外形对，实际开模的时候根本过不了疲劳测试。

　　轮毂部分的设计是和轮胎做了过盈配合的装配约束，轮辐上的安装孔位是按照标准六螺栓布局做的，孔位中心圆直径和中小马力拖拉机的驱动半轴法兰完全匹配，做整机布置的时候不用再重新调整安装坐标，直接把这个装配体约束到半轴法兰面上就行。轮毂的中心孔做了定位止口的结构，止口直径和半轴端的定位轴径公差带取的是H7/h6的间隙配合，安装的时候能快速对中，不会出现螺栓孔错位的问题，轮辐的板材厚度是按照12mm的热轧钢板参数建模的，能承受1.2吨的单轮额定载荷，就算过田埂的时候单侧轮受冲击载荷，也不会出现轮辐变形的问题。

　　说下尺寸和安装边界，这个轮胎的外径是800mm，断面宽度265mm，适配12英寸的轮辋直径，安装的时候要注意轮距调整的预留空间，轮胎外侧和拖拉机后桥壳体的最小安全间隙要留到35mm以上，不然满负荷作业的时候轮胎侧偏会蹭到后桥壳体。很多新手做整机布置的时候容易忽略轮胎的形变量，橡胶胎体在额定载荷下会有3%左右的径向变形，所以预留间隙的时候不能只按静态模型的尺寸算，得把变形量算进去，不然下地作业一负重就会出现干涉。

　　胎侧的弧度设计也有讲究，不是直上直下的圆柱面，而是做了5度的侧倾弧度，在水田作业的时候，胎侧能顺着泥面的形变滑过，不会把泥块挤到轮毂和轮辋的缝隙里，后期清理维护的时候也更方便。轮辋和轮胎的贴合面做了一圈凸缘，刚好卡在轮胎的胎圈位置，充气之后胎圈和凸缘紧密贴合，就算在颠簸路面行驶也不会出现轮胎脱圈的问题。

　　从建模的细节来看，整个模型的胎面花纹是用阵列特征做的，不是单独一个个实体拼接，后期如果要调整胎齿的角度、高度，直接编辑阵列的源特征就行，不用逐个修改，对做系列化机型设计的工程师来说很方便，比如要做同轮辋直径、不同胎面宽度的版本，直接缩放胎体部分的特征，再重新匹配轮辋尺寸就能快速生成新的模型，不用从头开始画胎面花纹，能省不少建模时间。

　　实际选型的时候，这个规格的轮胎适配25-60马力段的两轮驱动、四轮驱动拖拉机，不能用在更高马力的机型上，不然单轮载荷不够，容易出现爆胎、轮辐断裂的问题。安装的时候要注意轮胎的花纹方向，人字纹的尖端要朝向拖拉机前进的方向，装反的话抓地力会下降30%左右，还会加快胎齿的磨损，很多维修人员装胎的时候不注意方向，用不了一个作业季胎齿就磨平了。

　　另外这个模型的轮毂部分没有做多余的减重孔设计，是针对水田作业的恶劣工况做的加强版本，要是用在旱地作业的机型上，可以在轮辐非受力区域开适当的减重孔，降低整机的簧下质量，提升行驶的平顺性，但开孔的位置要避开螺栓孔的应力分布区域，孔边也要做圆角过渡，避免应力集中导致开裂。整个装配体的配合关系都是按照实际装配工艺做的，没有过定义或者欠定义的约束，导入到装配环境里直接就能做运动仿真，模拟轮胎在不同路面的滚动状态，校核转向时的最大转角会不会和翼子板、拉杆产生干涉，不用再重新修复配合关系。
