牵引式12方谷物转运加肥机结构设计

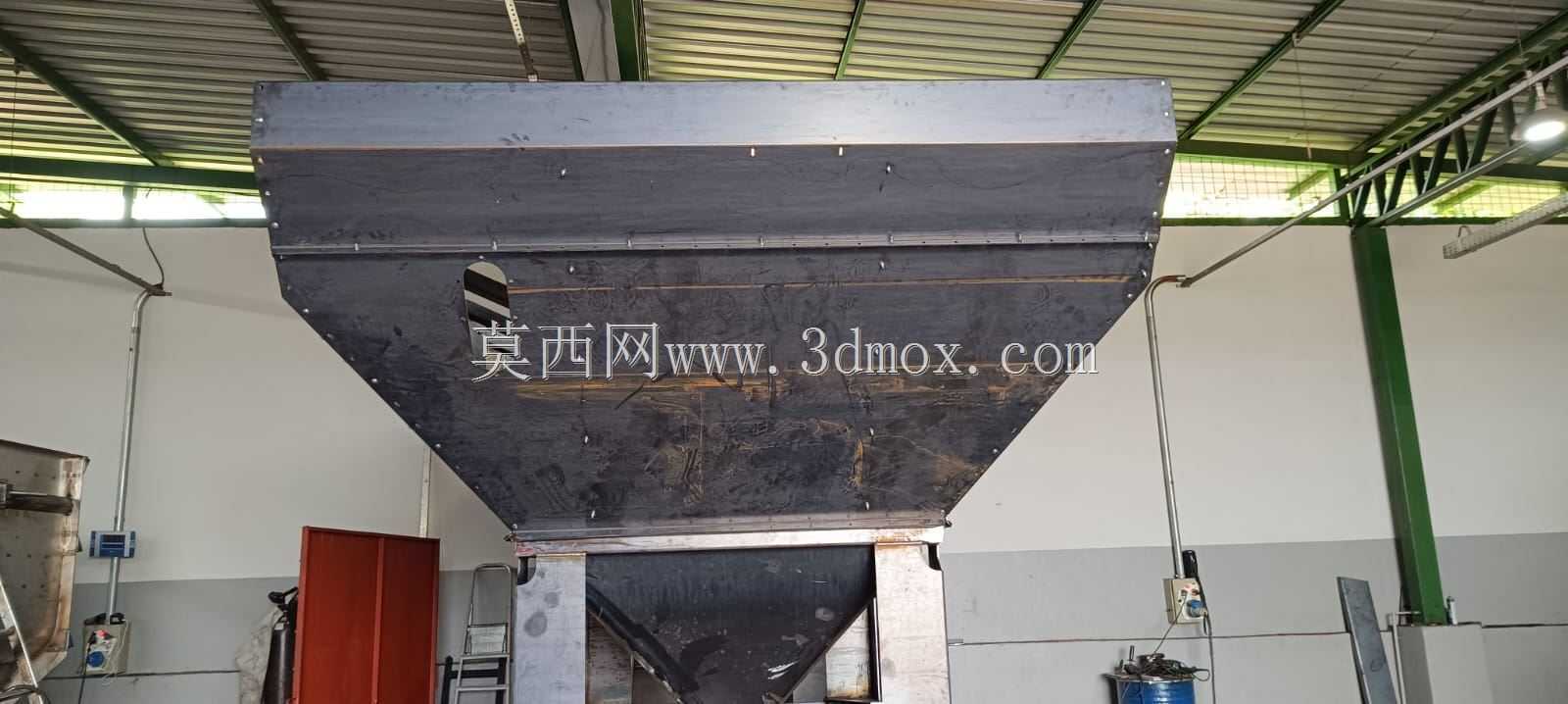

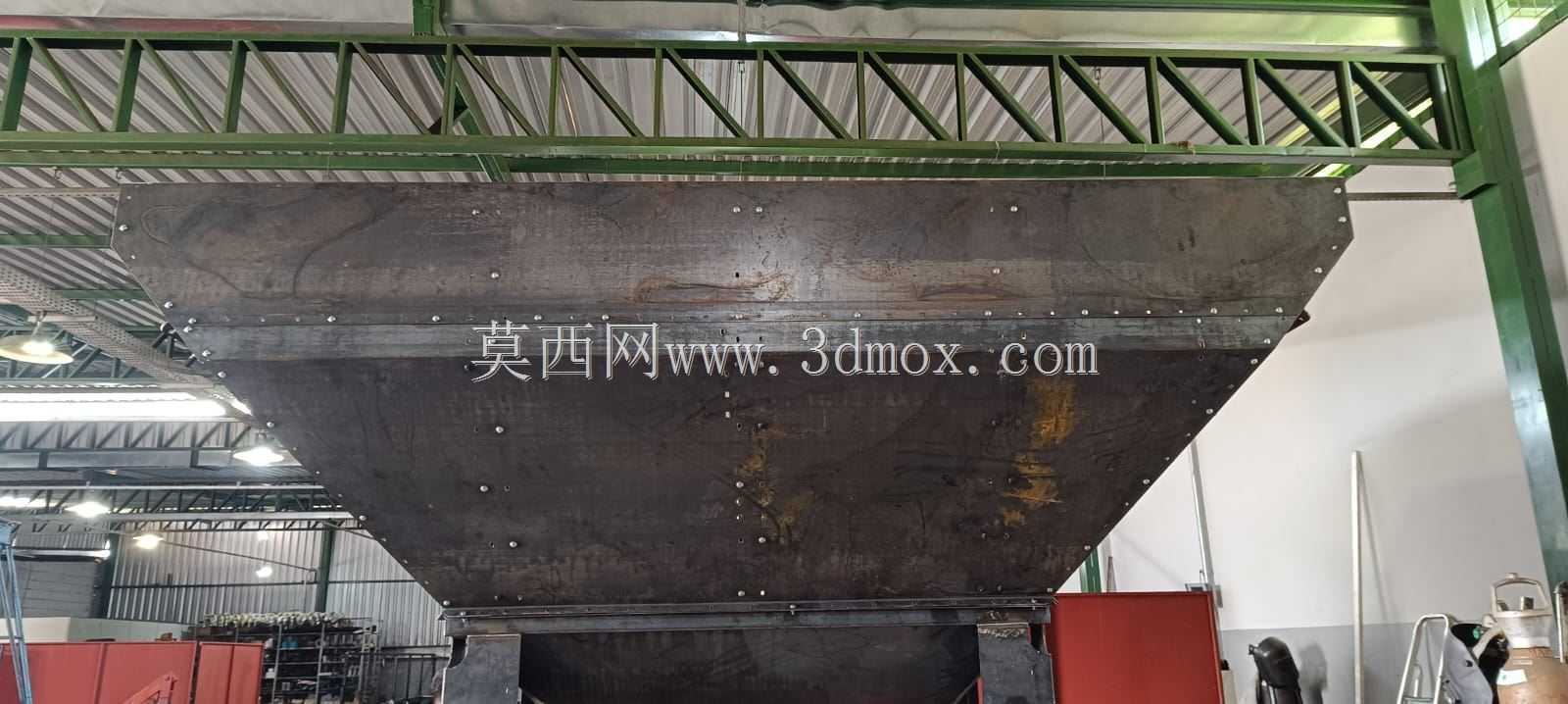

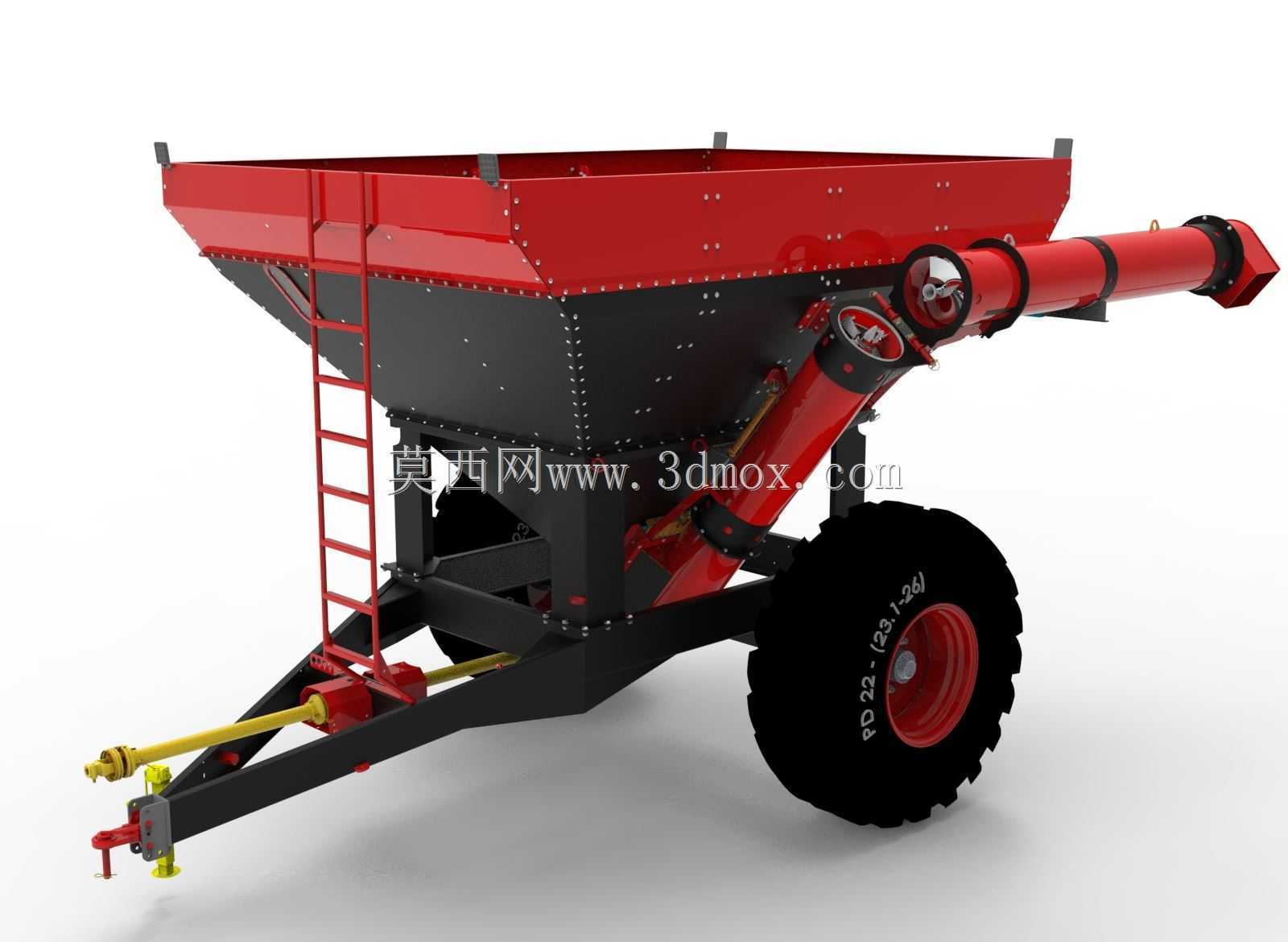

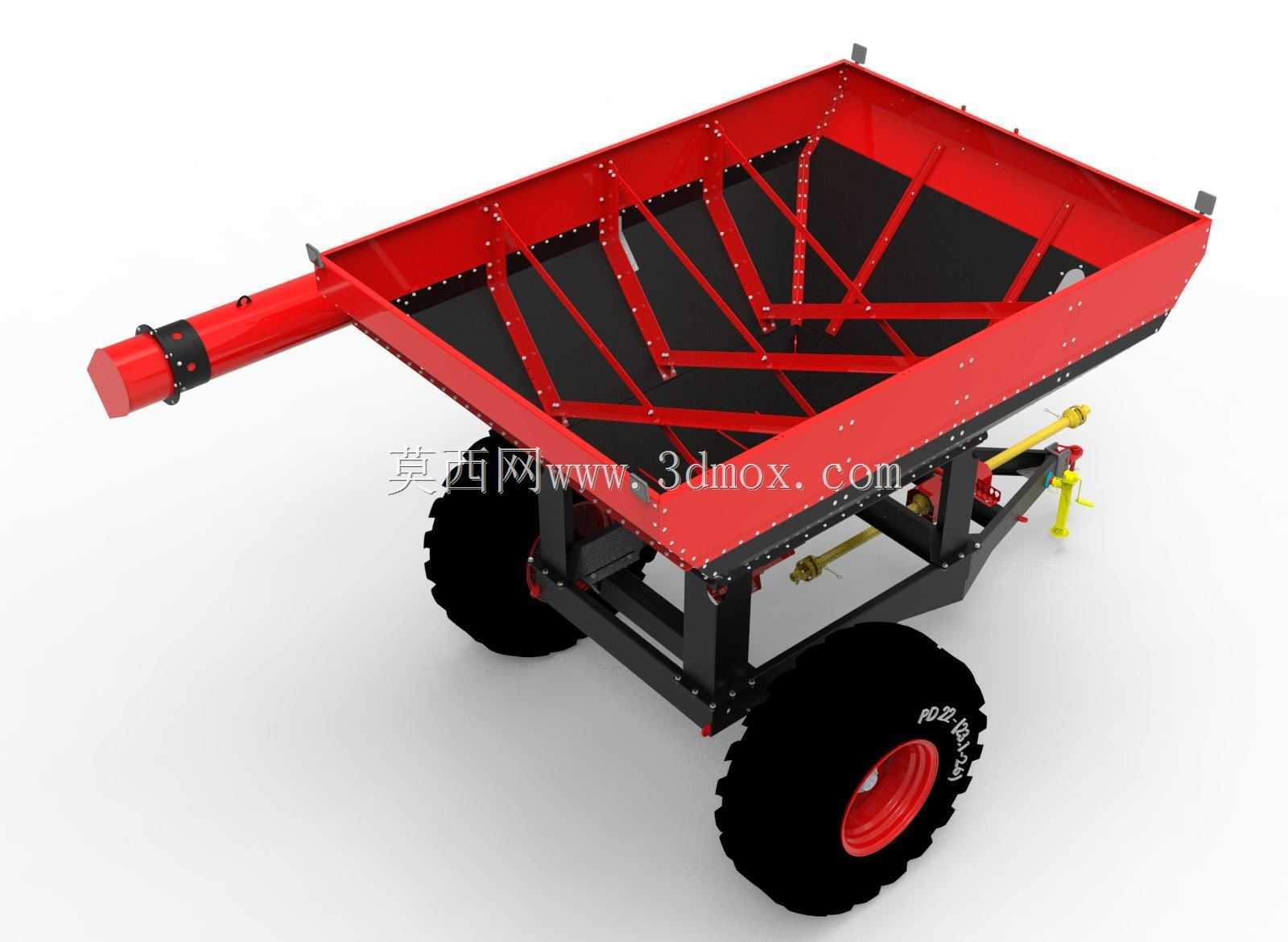

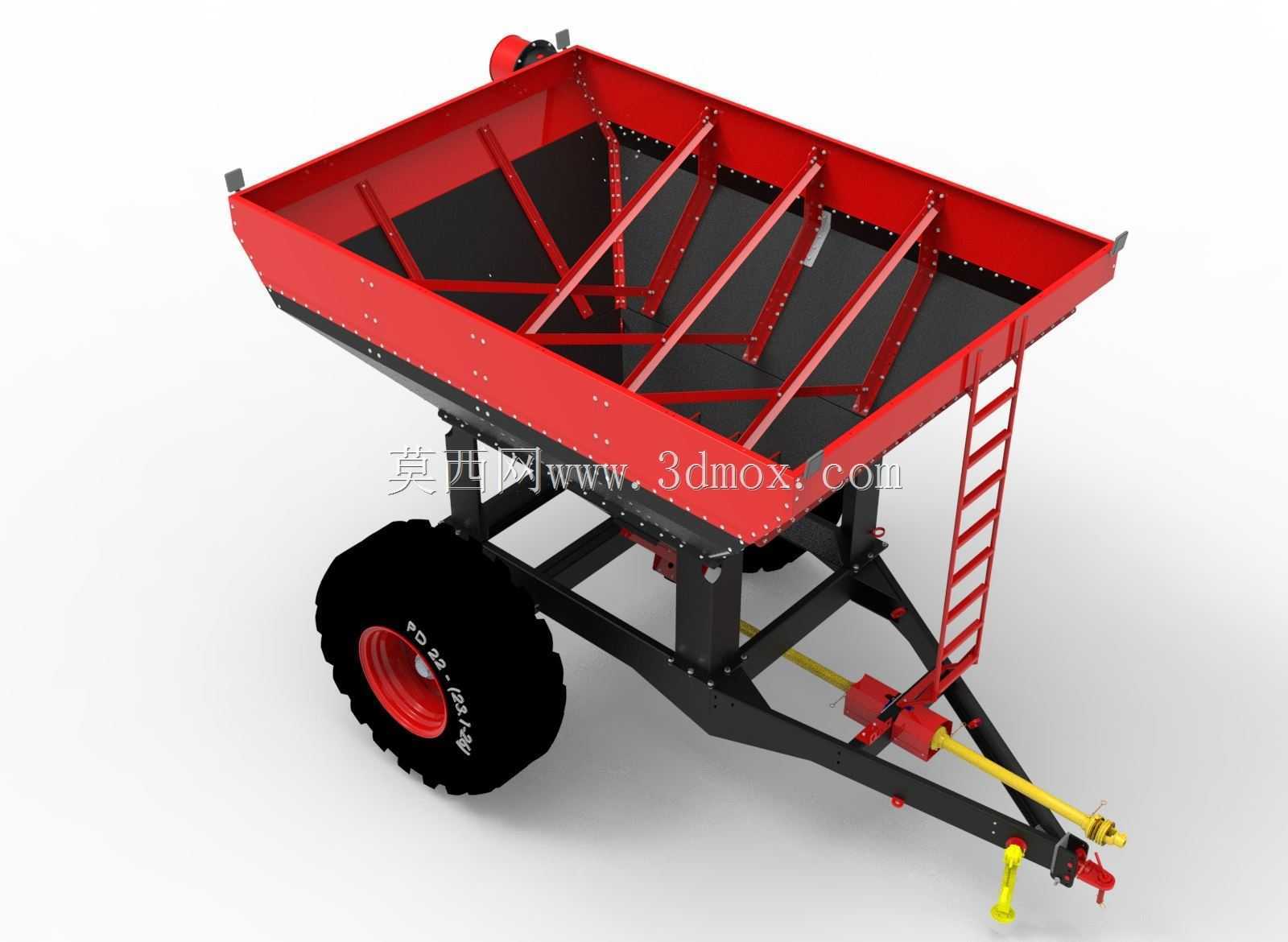

　　这款牵引式谷物转运加肥设备，主要适配大田种植区的播种季加肥、收获季谷物转运转卸作业场景，可直接挂接在拖拉机后悬挂输出端，利用拖拉机后动力输出轴为整机提供动力，无需额外配置独立动力单元，适配多数主流马力段农用拖拉机的挂接接口。整机核心承载结构为上宽下窄的锥形粮箱，上部敞口设计方便接收联合收割机卸粮筒输出的谷物，或是加肥作业时接收肥袋倾倒的颗粒肥料，箱体下部锥角经过反复校核，完全匹配颗粒状物料的自然休止角，作业过程中不会出现物料架桥、堵料的问题，箱体侧壁采用加厚钢板拼接，所有拼接位置采用螺栓加密封胶的连接形式，既保证箱体整体刚度，也避免细小颗粒物料从拼接缝隙漏出。粮箱侧面配置直爬梯，爬梯踏步采用防滑花纹钢板弯折成型，

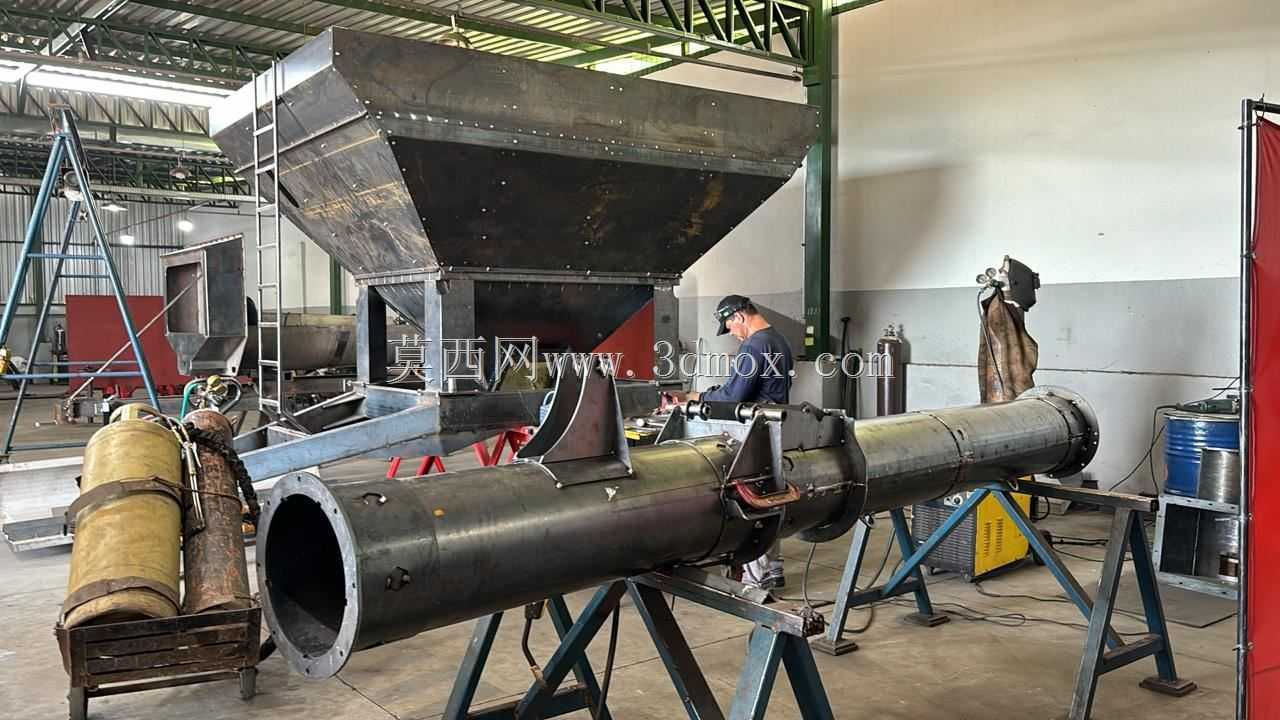

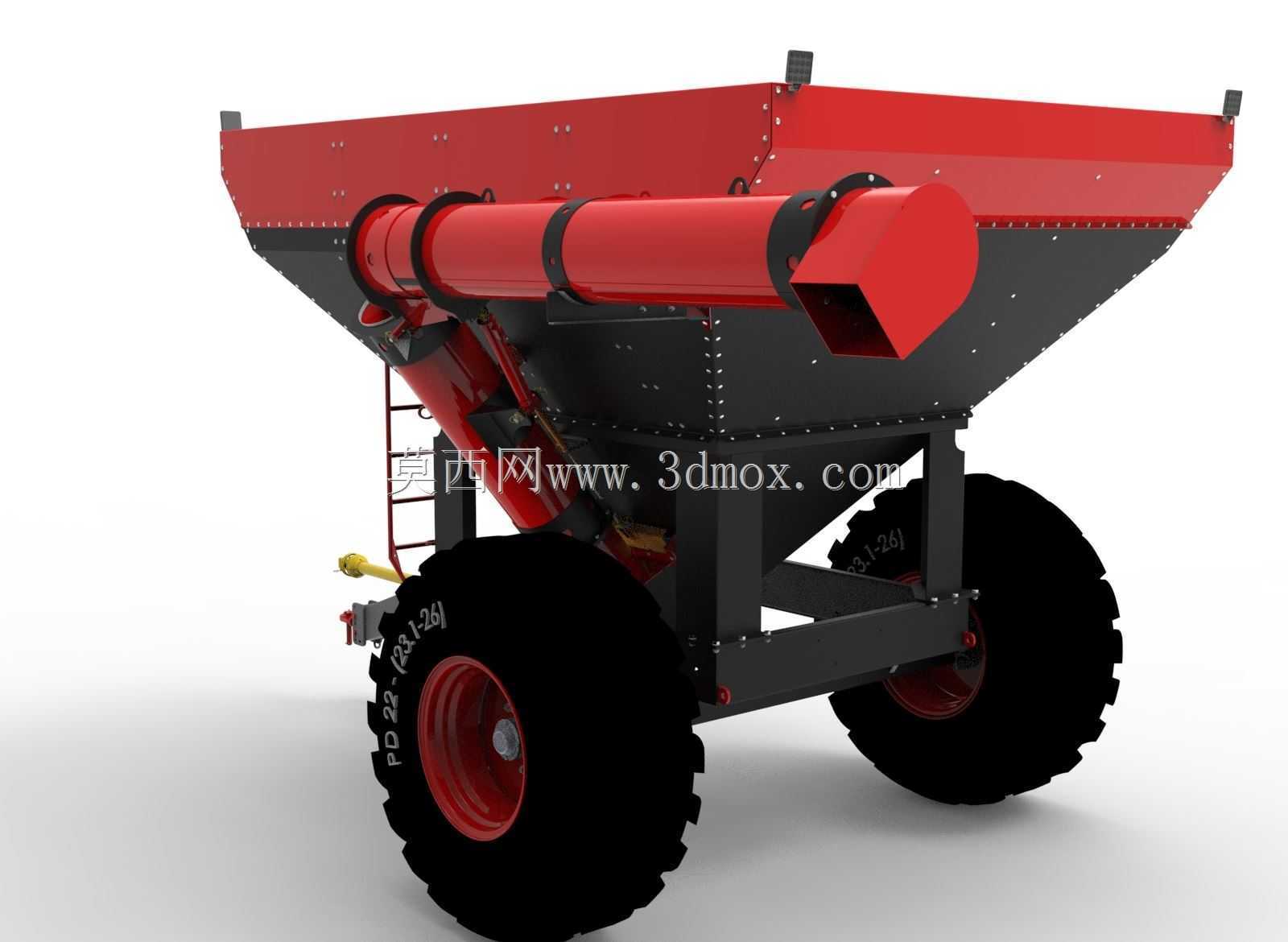

　　操作人员可通过爬梯登上粮箱上部，完成物料平整、箱内清理等操作，爬梯与箱体采用螺栓连接，后期维护更换无需切割焊接。粮箱下部出料位置对接倾斜布置的主输送绞龙，绞龙末端可旋转伸出至机身侧面，作业时可直接对准运粮车料箱、播种机肥箱完成卸料，绞龙筒体采用无缝钢管加工，内部螺旋叶片采用等螺距设计，叶片边缘与筒体内壁间隙控制在3mm以内，既避免叶片刮蹭筒体，也能减少颗粒物料的残留，绞龙的旋转支座采用耐磨铜套加密封轴承的组合结构，可承受满载时的径向载荷，同时阻挡田间尘土进入转动副延长使用寿命。行走部分采用大直径农用越野轮胎，轮胎花纹为深人字纹，适配泥泞、松软的田间地块，轮距经过优化设计，可匹配多数地区大田的垄距，作业时不会压伤作物，

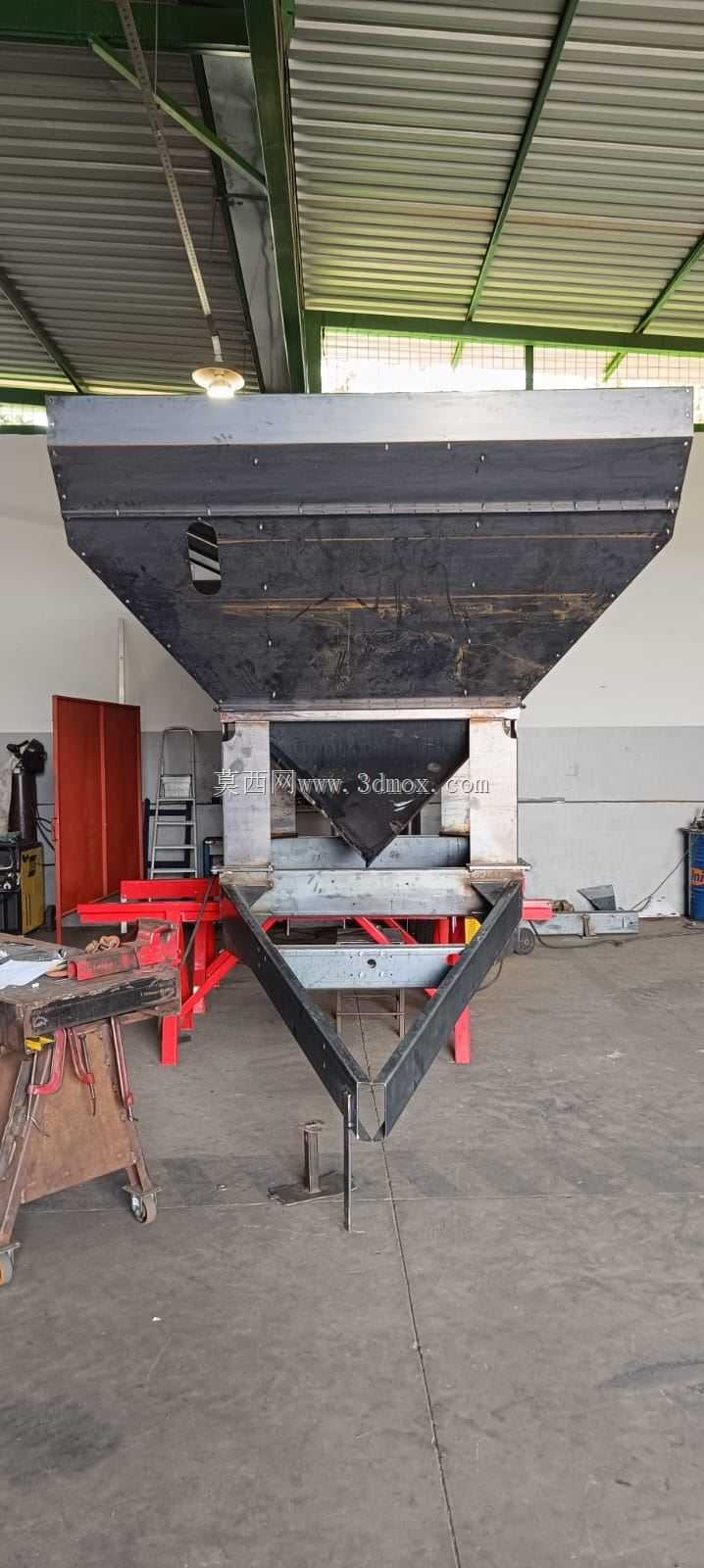

　　车桥采用重载型焊接桥，桥体与机架通过U型螺栓固定，可根据不同地块的载重需求调整轮胎气压，保证行走稳定性。前端牵引架采用矩形钢管焊接成型，牵引销位置配置缓冲橡胶块，减少拖拉机起步、制动时的冲击载荷，牵引架上集成动力输入轴的万向节传动结构，万向节带安全防护罩，避免作业时杂草缠绕传动轴，传动系统采用链传动加齿轮换向的组合，将拖拉机后输出的动力传递给主输送绞龙，传动比经过匹配，可保证绞龙在额定转速下达到设计输送量，不会出现物料输送速度过慢导致的堵转问题。整机机架采用矩形钢管焊接成框架结构，所有焊缝采用连续满焊，焊后做抛丸除锈处理再喷涂防锈漆与面漆，可适应田间高湿度、多尘土的作业环境，机架上预留了多个安装位，

　　可根据用户需求加装不同长度的延长卸粮筒、物料计量装置等附加部件。设备的整体外廓尺寸经过严格控制，道路转场时宽度不超过农用机械上路的标准限值，高度满足乡村道路的限高要求，挂接状态下的转弯半径适配乡村田间的窄路掉头需求，无需额外拆卸部件即可完成跨地块转场。设计过程中针对粮箱满载时的重心位置做了多次优化，将重心控制在轮轴靠前的合理区间，既保证牵引时拖拉机头不会出现翘头问题，也能减少行走时的后轮载荷波动，在坑洼地块行走时不会出现侧翻风险。绞龙的卸料高度可覆盖多数农用运粮车、播种机的接料口高度，无需额外抬高接料设备即可完成卸料作业，针对不同颗粒物料的特性，绞龙出口位置可更换不同口径的出料口，减少卸料时的物料飞溅问题。
