HN3806增量式旋转编码器结构设计

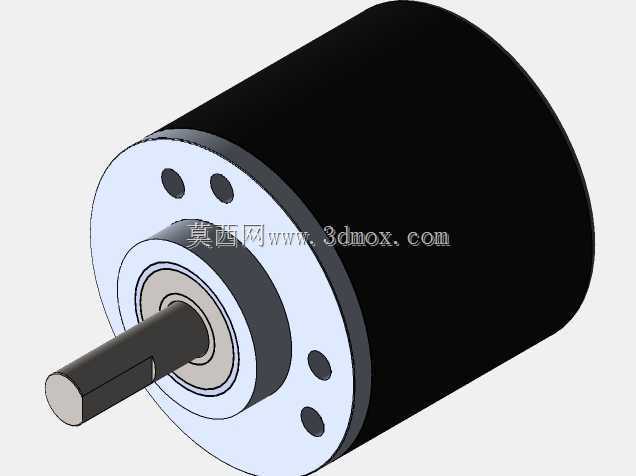

　　在自动化生产线的输送线工位、数控机床的进给轴传动端、包装机械的送膜辊组、纺织机械的导纱辊驱动侧，这类需要精准采集转轴角位移、实时反馈转速数据的场景里，旋转编码器是整套控制系统获取位置闭环信号的核心传感部件，本次建模的HN3806型编码器，正是面向这类中小负载、常规安装空间的工业场景做的结构还原。做这类编码器的三维建模时，首先要卡准的是安装边界的尺寸约束，这款编码器的主体外壳采用圆柱式结构，外径匹配常规38mm规格的安装座预留孔，轴向总长度从轴端端面到外壳尾部的出线端做了紧凑化设计，不会在安装时和周边的联轴器、轴承座产生空间干涉。输出轴采用单出轴的扁位结构设计，轴径适配常规6mm规格的联轴器抱紧孔，轴伸长度控制在合理范围，

　　既保证和联轴器的配合长度足够传递扭矩，不会出现运转时打滑丢转的问题，也不会因为轴伸过长导致径向跳动超差，影响内部码盘的运转精度。前端法兰端面上均匀布置了3个安装孔，孔位的分度圆直径严格对应行业通用的安装尺寸，现场安装时不需要额外加工转接板，直接通过螺栓就能固定在设备的安装支架上，大幅降低现场改造的适配成本。外壳部分采用黑色硬质氧化铝合金材质做结构还原，建模时特意保留了外壳表面的细微防滑纹理，实际使用中这种表面处理既能提升外壳的耐磨、抗腐蚀性能，在车间多油污、多粉尘的环境里长期使用也不会出现表层脱落的问题，同时金属外壳的屏蔽结构能有效阻隔车间里变频器、伺服电机产生的电磁干扰，避免输出的脉冲信号出现杂波，影响控制系统的计数准确性。前端的端盖采用浅色金属材质，和黑色外壳形成清晰的视觉区分，端盖和外壳的配合处做了止口结构设计，建模时还原了止口的配合公差，实际装配时止口既能保证端盖和外壳的同轴度，让内部的轴承、码盘组件始终保持在同一旋转中心线上，也能配合密封胶圈实现IP65级别的防护能力，阻挡车间里的切削液飞溅、粉尘侵入内部光路，延长编码器的使用寿命。内部结构的建模逻辑完全贴合实际产品的装配顺序，从轴端开始依次是前端轴承、码盘固定座、光栅码盘、光电发射接收模组、后端信号处理电路板，轴承采用双深沟球轴承的支撑结构，两个轴承分别布置在轴的前后支撑位，能承受一定的径向负载，即使设备运转时转轴出现小幅的径向窜动，也不会让码盘和光电读头发生刮蹭，

　　避免码盘刮花导致的信号丢失问题。光栅码盘的安装位做了定位凸台设计，装配时不需要反复调整码盘的同轴度，靠凸台定位就能保证码盘和转轴的同心度控制在允许公差范围内，减少装配时的调试工作量。光电读头的安装支架和后端盖做成一体化结构，能保证读头和码盘之间的间隙始终保持在设计值范围内，不会因为长期运转的振动导致间隙变化，影响信号的读取稳定性。实际选型使用时，这类编码器的出线端通常采用侧出或者后出的引线方式，建模时预留了引线的出线空间，用户可以根据自己设备的布线方向选择合适的出线形式，不需要额外改动外壳结构。在不同的应用场景里，这款编码器的参数适配性也很强，比如在输送线的速度检测场景，它可以通过输出的脉冲频率换算出输送线的实时运行速度，

　　给变频器提供速度反馈信号，实现输送速度的闭环控制；在数控机床的进给轴位置检测场景，它可以通过累计脉冲数换算出进给轴的实际移动位移，和系统下发的指令位置做比对，实现位置误差的补偿，提升加工精度；在包装机械的定长送膜场景，它可以配合切刀的动作信号，在膜材输送到设定长度时触发切刀动作，保证每一个包装袋的长度一致。建模过程中特意对所有配合面做了公差标注的还原，比如轴和轴承内圈的配合采用基孔制的过渡配合，轴承外圈和外壳轴承室的配合采用基轴制的间隙配合，端盖止口和外壳的配合采用小间隙配合，这些公差设置完全符合机械设计的装配要求，用户拿到模型后可以直接用来做设备的装配干涉检查，也可以基于这个模型修改出不同分辨率、不同出线方式的衍生型号，不需要从零开始搭建基础结构，能大幅缩短设计阶段的建模周期。需要注意的是，这类编码器在安装时不能采用刚性敲击轴端的方式装配，建模时轴端的中心位置预留了顶丝孔的结构，实际安装时可以通过顶丝孔将编码器轴和设备转轴做周向固定，或者采用柔性联轴器连接，避免敲击产生的冲击力传递到内部轴承和码盘上，导致轴承损坏或者码盘碎裂。
