双轴液压自卸物料运输拖车结构

　　这款双轴液压自卸拖车主要面向零散物料短驳转运场景，常见于小型工程现场散料倒运、农牧场农资装卸、厂区边角料归集等作业环境，可适配多数轻型牵引设备完成非道路区域的物料运输任务，解决人工装卸散料效率低、劳动强度大的实际问题。

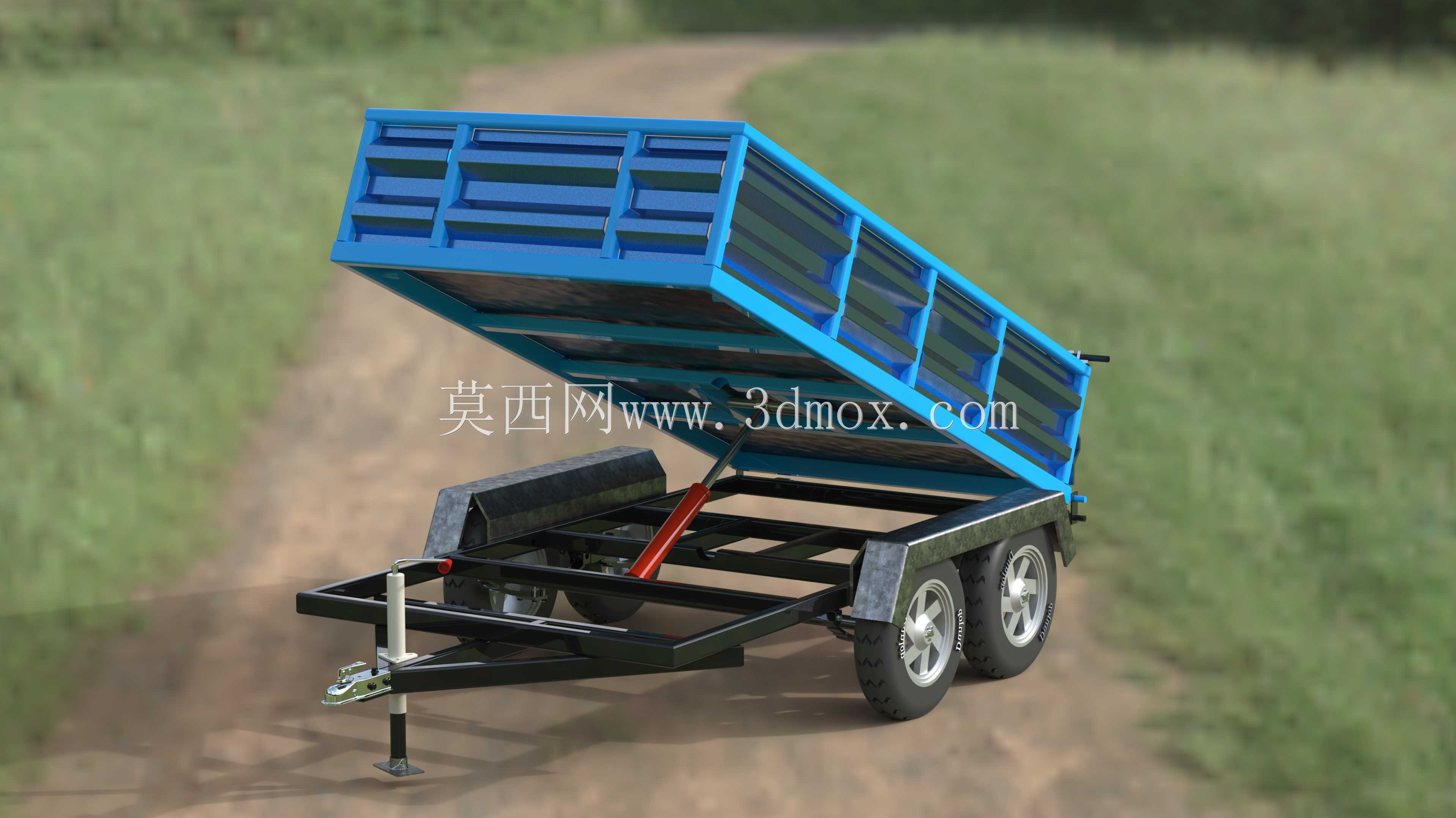

　　从功能实现逻辑来看，核心的自卸动作依靠单缸液压举升结构完成，举升支点设置在货厢前端靠近牵引架的位置，液压油缸下端固定在底盘主纵梁的加强安装座上，上端与货厢底部的加强横梁铰接，举升过程中货厢绕后轴位置的铰接点转动，最大举升角度可达到45度，能够保证散装砂石、渣土、农作物、废旧金属等散状物料依靠自重完全滑落，无需人工辅助清理货厢残留。货厢回落时依靠液压系统的节流缓冲结构控制下降速度，避免货厢直接冲击底盘造成结构变形或连接部件松动。

　　底盘部分采用双纵梁焊接框架结构，主纵梁选用矩形型钢制作，横梁采用等间距布置的槽钢与纵梁满焊连接，所有焊接位置均设置三角形加强筋板，分散牵引、制动、颠簸工况下的应力集中，避免长期使用后出现焊缝开裂、框架变形问题。行走系统采用双轴四轮配置，每根车轴都配备独立的钢板弹簧减震结构，能够适配非铺装路面的颠簸工况，降低行驶过程中对货厢及牵引设备的冲击；轮胎选用载重级橡胶轮胎，单轮额定载荷满足满载运输时的承重要求，轮距设置经过匹配计算，保证举升卸货过程中整车的侧向稳定性，避免侧翻风险。牵引架部分设置可调节高度的牵引连接装置，能够适配不同牵引高度的动力设备，前端配备可伸缩的支撑支腿，在脱离牵引设备时可通过支腿将牵引端支撑固定，防止拖车前倾倾倒，支腿底部设置防滑支撑板，在松软地面作业时可增大接触面积，避免支腿下陷。

　　货厢部分采用钣金焊接结构，厢板采用压型钢板制作，侧板设置多道横向加强筋，避免装载重物时出现厢板外胀变形；厢板上沿设置外翻式的加强边框，既可以提升厢板整体刚度，也能作为人工攀爬的扶手使用。货厢后挡板采用可翻转的铰接结构，卸货时在物料重力作用下可自动推开，卸货完成后依靠自重回落，配合侧边的锁止插销可在运输过程中固定后挡板，防止物料撒漏。

　　设计过程中优先考虑了结构的易维护性，所有铰接点均设置可加注润滑脂的黄油嘴，定期维护即可保证转动部件的灵活度，避免锈蚀卡滞；液压管路采用标准高压软管连接，接头选用通用规格，后期更换维护无需定制特殊配件。安装边界方面，整车长度控制在适配轻型牵引设备的范围内，宽度符合非道路设备通行的尺寸要求，最小转弯半径可满足狭窄场地的转向需求；牵引连接点的高度调节范围覆盖多数常见轻型牵引车、农用拖拉机的牵引接口尺寸，无需额外改装即可完成挂接。

　　从结构建模逻辑来看，所有零件均采用实体建模与钣金建模结合的方式完成，每个钣金件都预留了合理的折弯余量与焊接收缩量，焊接件的焊缝位置、装配关系完全匹配实际加工工艺要求，虚拟装配过程中完成了全行程干涉检查，确认举升过程中油缸、货厢、底盘之间无运动干涉，轮胎与轮拱、转向结构之间预留了足够的跳动间隙，满足实际生产加工的精度要求。
