利用流水动能输水的自力式水轮结构

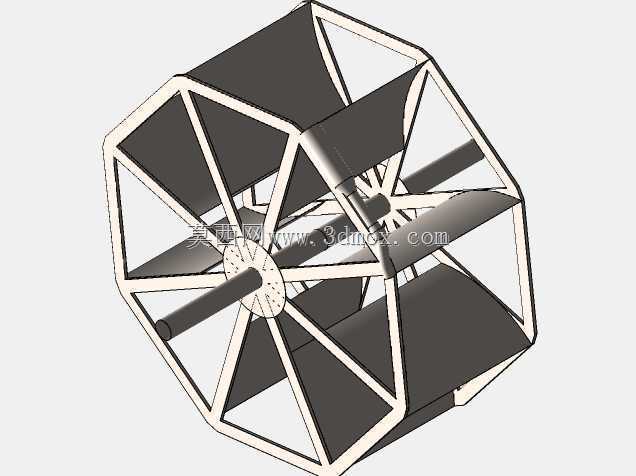

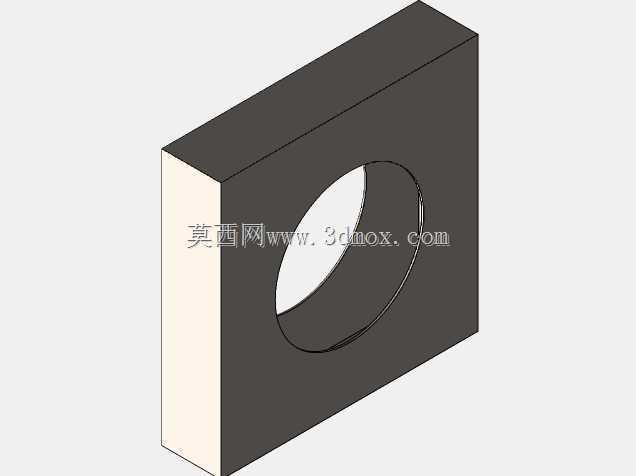

　　不仅能推动轮体绕轴旋转，还能在叶片迎水面形成短暂的水体容腔，随着轮体转动，容腔内的水被抬升到轮体顶部后，顺着内置的导流槽汇入中心的输水通道，再通过旋转接头连接的固定管路输送到需要的高程位置。轮体中心的主轴采用通轴设计，两端的支撑座需要根据安装点位的渠宽、溪面宽度做跨距适配，安装的时候要保证轮体下沿的入水深度控制在轮体直径的六分之一到四分之一之间，入水过深会增大轮体转动的阻力，枯水期入水太浅又无法拾取足够的水流动能，所以安装基础的高度要根据常年水位的变化范围做可调设计，通常在支撑座上预留上下可调的长孔，方便根据水位变化调整轮体高度。旋转接头是整个结构里的核心密封部件，安装在主轴的一端，和轮体内部的集水腔连通，要保证轮体转动的时候，在丘陵山地的自流灌溉渠系、山区溪流旁的零散供水点、无电网覆盖的偏远牧区取水点，这类不需要外接动力的输水设备一直是基层水利配置里的实用选项，这款自力式水轮结构的核心逻辑，就是直接拾取自然流水的动能完成水体提升，完全省去了外接电源、燃油动力机组的配套投入，也不需要复杂的电控系统做运维支撑。从结构设计的逻辑来看，整个水轮采用正多边形外框做轮体支撑，相比传统圆形轮缘的结构，多边形的直边框架在焊接或者型材拼接的时候，不需要做弯弧加工，现场制作的适配性更强，每一段直边的框架都可以采用标准型材下料，降低了非工厂环境下的制作难度。轮体内部的叶片采用径向倾斜布置，不是垂直于轮轴的直板结构，这种倾斜角度的设计，是为了让水流冲击叶片的时候，

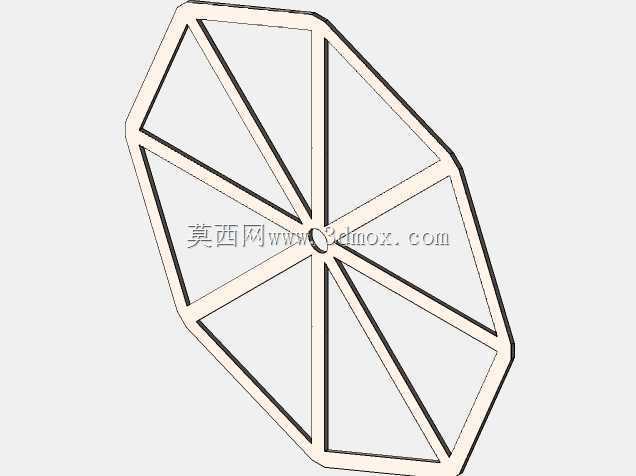

　　输水侧的固定管路不会跟着旋转，同时密封部位不能出现明显的漏水泄压，设计的时候在旋转接头的动密封位置预留了润滑脂加注通道，适合长期在户外水环境下运行，减少磨损带来的密封失效问题。从功能特性上来说，这款水轮的输水扬程和轮体直径直接相关，轮体直径越大，叶片抬升水体的高度就越高，输水流量则和水流速度、叶片宽度直接相关，流速越快、叶片越宽，单位时间内拾取的水量就越大，不需要额外配置引水管道做动力水输入，只要把轮体架设在有自然落差的流动水体里就能工作，日常运维只需要定期清理缠绕在叶片、轮轴上的枯枝、水草等杂物，不需要做复杂的保养。设计的时候把所有的支撑辐条都做了等角度均分，每一根辐条都同时承担两个作用，一方面是连接外框和中心轮毂，

　　保证轮体的整体结构强度，承受水流冲击带来的交变载荷，另一方面辐条的侧面也做了导流处理，能减少轮体转动的时候在水中的阻力，避免紊流带来的动能损耗。轮体的外框没有做额外的轮缘包覆，就是开放式的框架结构，这样的设计是为了让水流里携带的泥沙、小碎石可以直接从框架间隙里通过，不会卡在叶片和外框之间造成卡滞，适合在含沙量不高的自然溪流、灌溉渠里使用，如果是在杂物较多的水体里使用，只需要在水轮的进水侧加设一道简易的拦污栅，就能大幅减少杂物缠绕的问题。从安装边界来看，轮体两侧的支撑座需要固定在渠岸或者专门搭建的支架上，基础的承载力要考虑轮体满水时候的总重量，还要考虑汛期洪水冲击带来的额外载荷，所以支撑结构的锚固深度要根据当地的水文资料做调整，

　　避免汛期被洪水冲毁。输水侧的管路从旋转接头接出后，要顺着支撑结构固定到岸边，不能和转动的轮体有干涉，管路的直径要和中心集水腔的通径匹配，避免通径变化过大造成输水阻力增加。整个结构的所有零件都做了拆分设计，轮毂、辐条、外框、叶片都可以单独下料制作，不需要大型的成型模具，不管是做三维建模的结构拆解练习，还是做小型水利设备的选型参考，都能直观看到无动力提水设备的结构逻辑，每一个部件的受力路径都清晰可见，轮体转动的时候，水流冲击叶片的力通过辐条传递到主轴，主轴把载荷传递到两端的支撑座，同时叶片抬升的水体汇入中心集水腔，通过旋转接头输送到外部管路，整个动力传递和输水的路径没有冗余的部件，完全依靠水力和结构配合完成工作，没有额外的能量转换损耗。
