带座椅集成式人椅农用喷雾作业装置

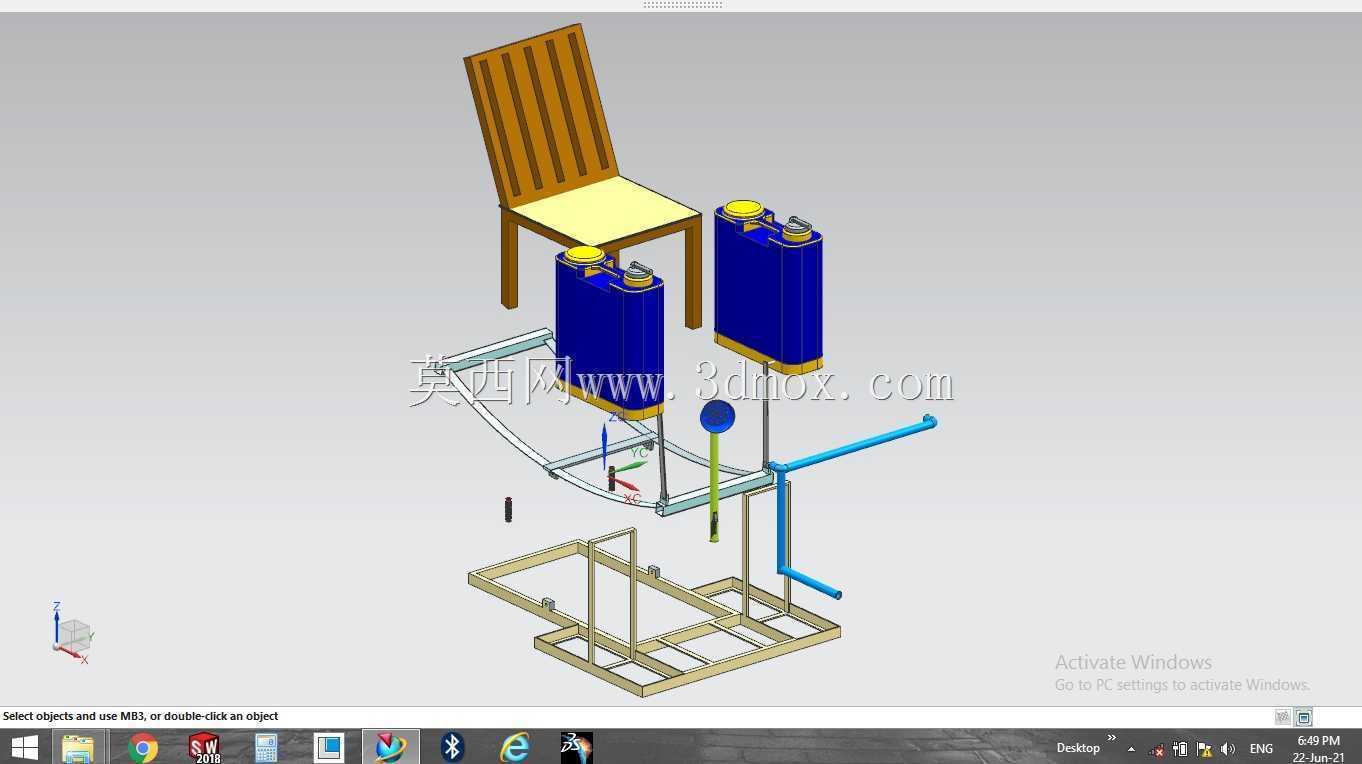

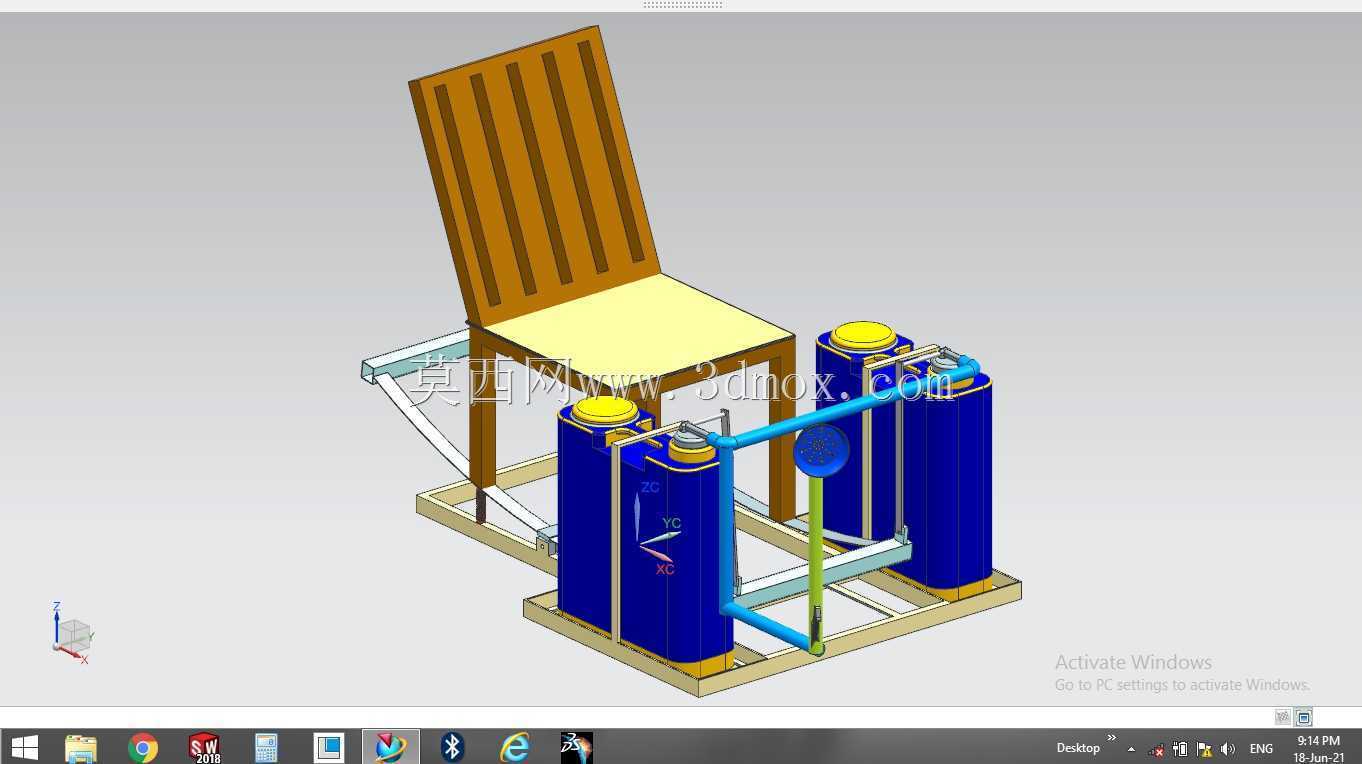

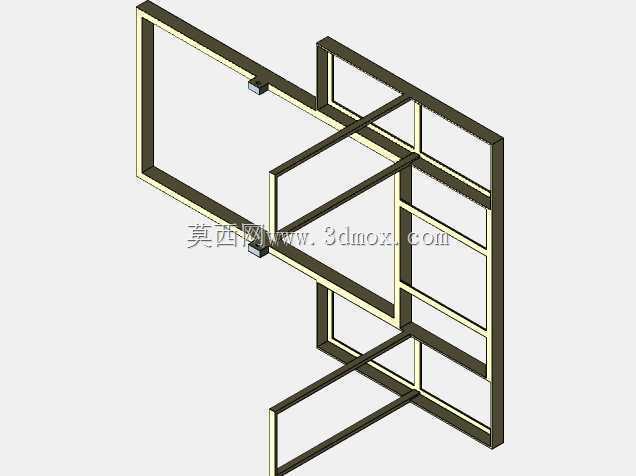

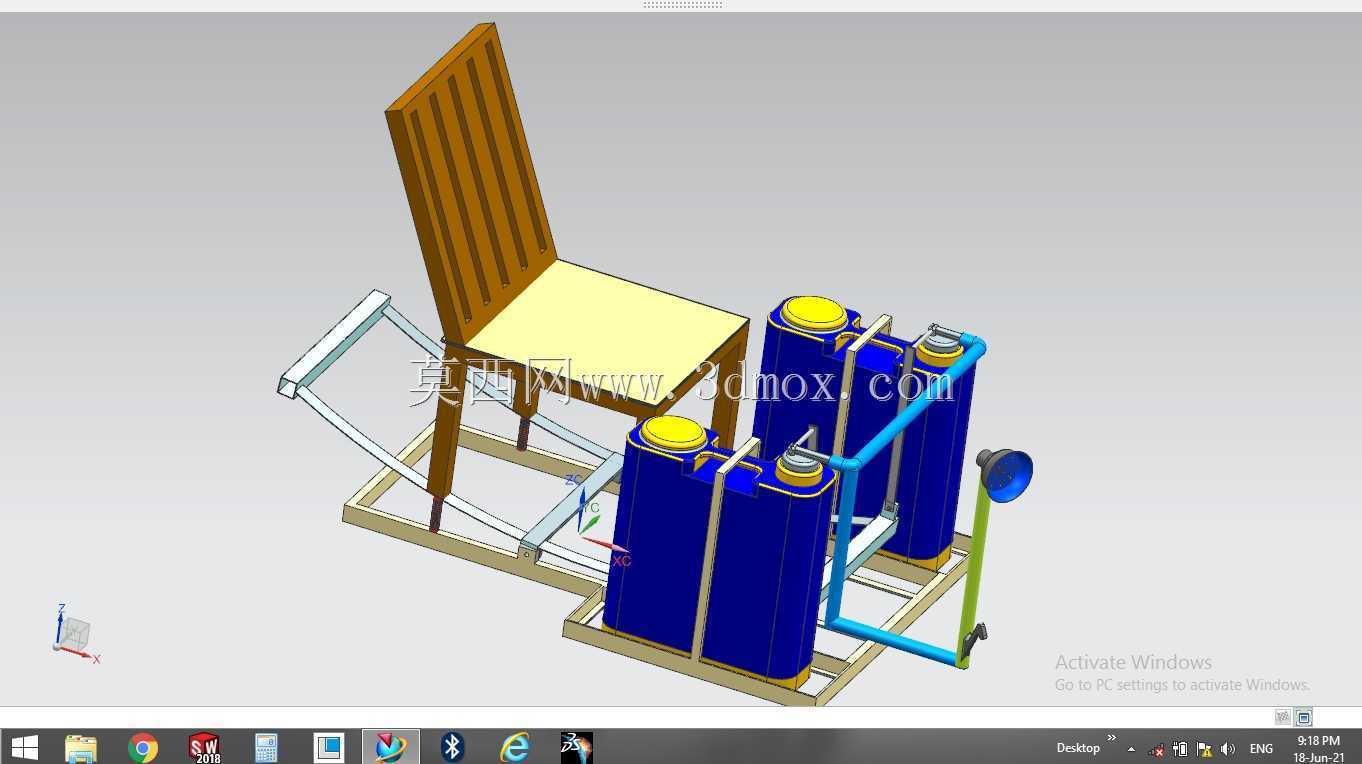

　　这套集成座椅的农用施药装置，核心适配丘陵、小块农田的病虫害防治、叶面肥喷施作业场景，相比传统背负式喷雾设备，能大幅降低作业人员长时间负重的劳动强度，作业时人员可直接坐于装置配套的座椅上，通过脚踩或者手动操作泵体机构完成药液加压，无需背负几十斤的药桶在田间行走，尤其适合蔬菜大棚、低矮果园的行间作业，不会因为背负设备过高刮碰果枝或者棚膜。从结构设计逻辑来看，整套装置采用框架式方钢焊接机架作为承载基础，所有功能部件全部集成在机架平面上，机架底部预留了通用安装孔位，既可以直接固定在农用三轮车、小型拖拉机的货厢平台上，也可以加装行走轮做成手推式作业单元，安装边界的孔位按照常见农用运输设备的安装间距做了适配，

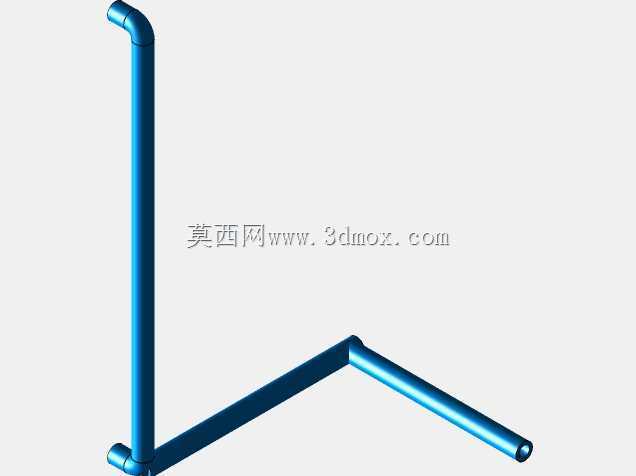

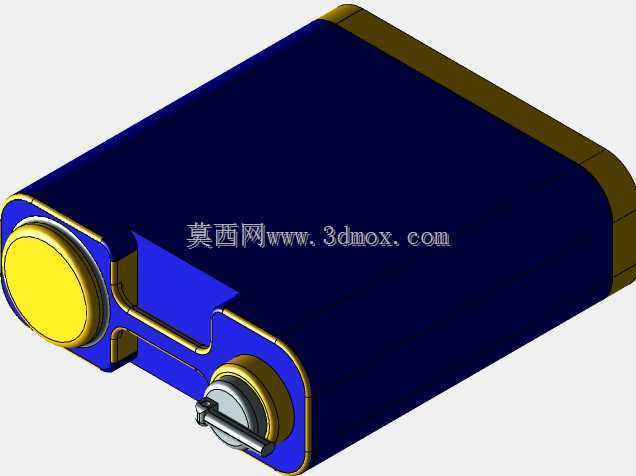

　　横向安装孔距覆盖400mm到650mm的调节范围，纵向支撑脚的高度差控制在5mm以内，保证安装后整机不会出现倾斜晃动。装置的储液过滤部分采用三个立式圆柱罐体布局，其中两个为主药液存储罐，单个罐体的有效容积按照常规作业15到20分钟的药液消耗量设计，罐体顶部设置带密封胶圈的加液口，加液口内置双层过滤网，能过滤掉药液中的未溶解药渣、杂质，避免管路堵塞；第三个罐体为稳压过滤罐，连接在泵体出液管路与喷杆之间，内部设置阻尼隔板，能抵消手动泵加压过程中产生的压力波动，让喷出的药液雾滴更均匀，不会出现忽大忽小的断流情况。管路系统采用硬管加软管组合的布局，主加压管路采用蓝色硬质PVC管路，通过管卡固定在机架侧面，避免作业过程中管路晃动移位，

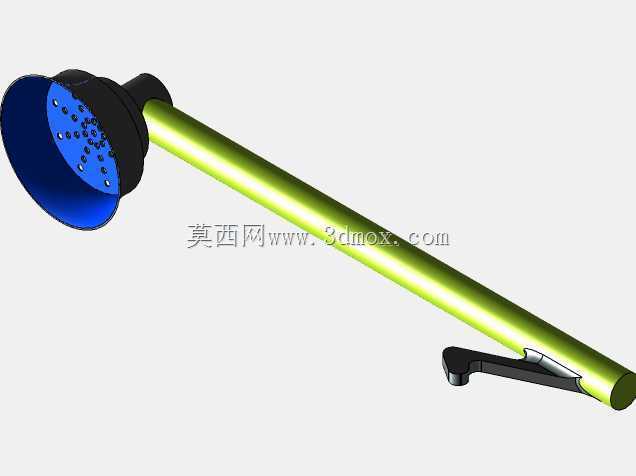

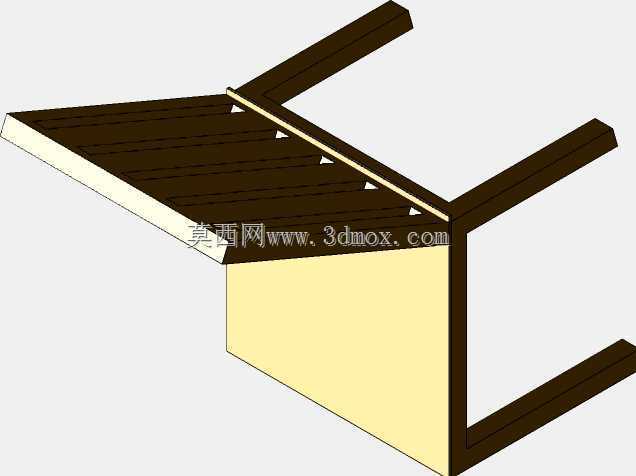

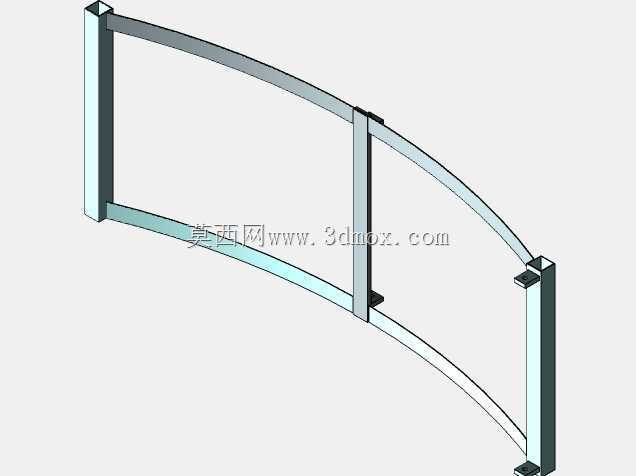

　　出液端连接带开关的手持喷杆，喷杆末端设置可调式喷头，可根据作业需求调节雾滴大小，从柱状直射到扇形弥雾可无级调整，适配不同作物的施药需求。座椅部分采用实木靠背与坐板结构，安装位置在机架的操作侧，座椅高度按照成年人坐姿操作的人体工程学尺寸设计，坐板离地高度（安装在标准运输平台上时）为420mm，靠背倾斜 15度倾斜，作业人员坐下后双脚刚好能踩到脚踏加压机构，手臂自然伸展就能操作喷杆开关，长时间作业也不容易产生疲劳。脚踏加压机构采用连杆式传动结构，踩下踏板时通过连杆带动泵体内的活塞做往复运动，完成吸液、加压的循环，连杆的铰接点全部设置了含油轴承，日常作业不需要频繁加注润滑油，维护成本更低，踏板表面做了防滑纹路设计，

　　沾有泥水或者药液时也不会出现打滑的情况。机架的焊接位置全部做了圆角打磨处理，没有尖锐的焊渣凸起，避免作业人员刮碰受伤，所有与药液接触的部件都采用耐农药腐蚀的材质，罐体为改性PP材质，管路密封件采用丁腈橡胶，能适配常见的杀虫剂、杀菌剂、叶面肥等农用化学品，不会出现被腐蚀漏液的情况。整套装置的外形长度控制在1200mm以内，宽度控制在700mm以内，高度（含座椅靠背）为1100mm，整体尺寸紧凑，能顺利通过宽度800mm的大棚作业通道以及果园行间，不会因为体积过大无法进入狭窄作业区域。在设计过程中特意做了重心配平，三个罐体的位置靠近机架中心，座椅设置在机架一侧，当罐体加满药液时，整机重心落在机架的支撑面中心位置，不管是固定安装还是手推移动，都不会出现侧翻的风险，即使在坡度不超过15度的坡地作业，也能保持足够的稳定性。喷杆的放置位置设置在机架侧面的专用卡扣上，作业间隙可以直接将喷杆卡在卡扣上，不需要随手放在地上沾染泥土，避免喷头被泥土堵塞。
