手扶式手动水稻插秧作业机具结构设计

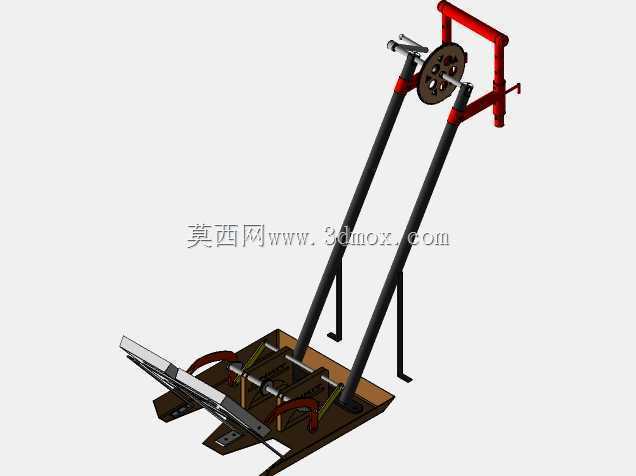

　　这款手动插秧机具的三维结构设计，完全围绕南方丘陵小地块、山区零散梯田的水稻种植场景展开，这类地块田块面积狭小、田埂曲折，大型乘坐式插秧机无法进入作业，长期以来依赖人工弯腰手插，劳动强度大、作业效率低，株距行距一致性差，直接影响水稻后期通风透光与最终产量。从结构布局来看，整机采用双斜撑杆搭配底部浮板的支撑架构，上部设置手摇驱动轮组与扶手架，作业时操作人员站在田埂或已整好的田面，通过摇动手轮带动传动机构，将秧箱内的毯状秧苗分取后插入泥层，不需要操作人员全程弯腰，大幅降低插秧环节的腰部负荷。

　　设计阶段首先考虑的是水田作业的防陷需求，底部浮板采用宽幅平底结构，接地比压控制在0.8kPa以内，即使在深耕后的烂泥田也不会出现下陷卡滞的问题，浮板前端做上翘导流处理，作业时可以推开田面的浮茬与泥块，避免雍泥影响插秧深度一致性。传动部分采用棘轮棘爪配合连杆机构，将手轮的旋转运动转化为插秧爪的往复取秧、插秧动作，每摇动手轮一圈，插秧爪完成一次取秧、运秧、插植、回程的完整循环，传动比经过反复校核，保证单次取秧量稳定在3-5株，既不会出现漏插也不会出现丛苗过多的问题。

　　操作扶手的高度设置在1.1米左右，适配多数成年操作人员的站立操作高度，扶手表面做防滑滚花处理，即使手上沾有泥水也能稳定握持，不会出现打滑脱手的情况。秧箱设置在浮板上方的居中位置，采用倾斜式布局，靠重力自动送秧，不需要额外设置弹性送秧机构，简化结构的同时降低了故障概率，秧箱容量可以满足单次装填1.2亩地的毯状秧苗需求，减少往返补秧的频次。

　　安装边界方面，整机作业状态下总长度约1.2米，宽度约0.6米，高度约1.3米，重量控制在18kg以内，两个成年人即可轻松抬运转移，不需要额外的转运设备，非常适合地块分散的丘陵稻区使用。插秧深度可以通过浮板上方的调节螺栓进行调整，调节范围在10mm-35mm之间，适配不同泥层深度的田块，不管是沙质土还是黏重土都能保证秧苗插植稳定，不会出现漂苗倒苗的问题。

　　从结构细节来看，所有与泥水接触的部件都采用了防锈结构设计，转动配合部位设置了简易防尘密封圈，避免泥砂进入配合间隙造成卡滞，日常维护只需要在作业后冲洗干净泥污，在转动部位加注少量润滑油即可，不需要复杂的保养流程，普通农户经过简单讲解就能熟练操作与维护。整机没有设置复杂的电子元件与动力部件，完全依靠人力驱动，不需要燃油或电力供应，在偏远无供电、交通不便的山区也能正常使用，填补了小型地块机械化插秧的设备空白。

　　在实际作业场景中，这款机具的作业效率可以达到人工手插的3-4倍，株距控制在200mm左右，行距保持300mm的固定值，插植的秧苗直立度稳定在90%以上，完全符合水稻种植的农艺要求，后期水稻分蘖均匀，通风透光性好，相比人工手插可以实现一定程度的增产。设计过程中特意简化了零件数量，整机易损件只有插秧爪与传动棘爪，配件成本低廉，更换方便，即使出现损坏农户也可以自行采购更换，不会因为小故障导致整机无法使用。
