嵌入式红外加热组件结构设计方案

　　在商用采暖、小型空间恒温加热的项目落地过程中，嵌入式红外辐射加热组件的选型与结构匹配，一直是设备集成阶段容易被忽略却直接影响最终使用体验的环节。很多现场安装场景里，预留的安装槽位尺寸固定，既要求加热组件能完全嵌入槽内不突出安装面，又要保证辐射面的热输出不受壳体遮挡，同时还要兼顾接线端的走线空间，避免安装后出现线束挤压、绝缘层磨损的隐患。

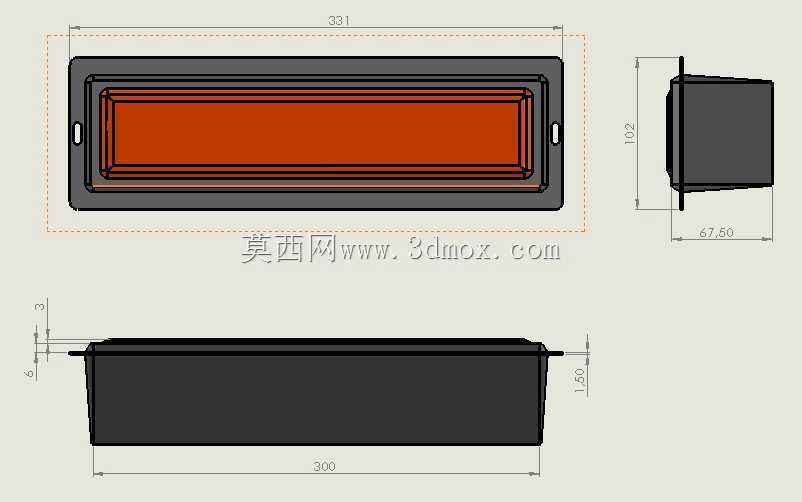

　　这款红外加热组件的结构设计，完全围绕嵌入式暗装的使用需求展开。从外形尺寸来看，组件整体外轮廓长度为331mm，安装嵌入深度为102mm，其中前端辐射面板的有效区域长度为300mm，面板两侧预留的对称卡扣位，刚好适配常规厚度1-2mm的设备面板开孔，安装时无需额外打固定螺丝，依靠卡扣的弹性形变即可卡入开孔位，后期维护拆卸也能直接从正面取出，不用拆解设备整体背板。组件侧面的接线端突出长度仅6mm，接线端子采用侧出布局，不会占用嵌入腔的后部深度，哪怕安装腔后部预留空间只有15mm，也能顺利完成线束连接，不会出现线束弯折过度导致的接触不良问题。

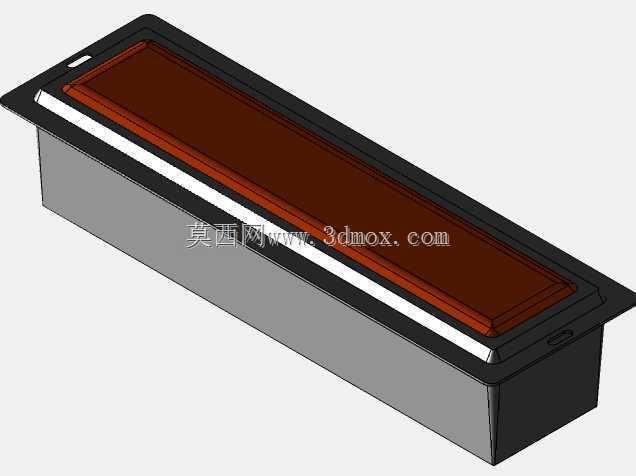

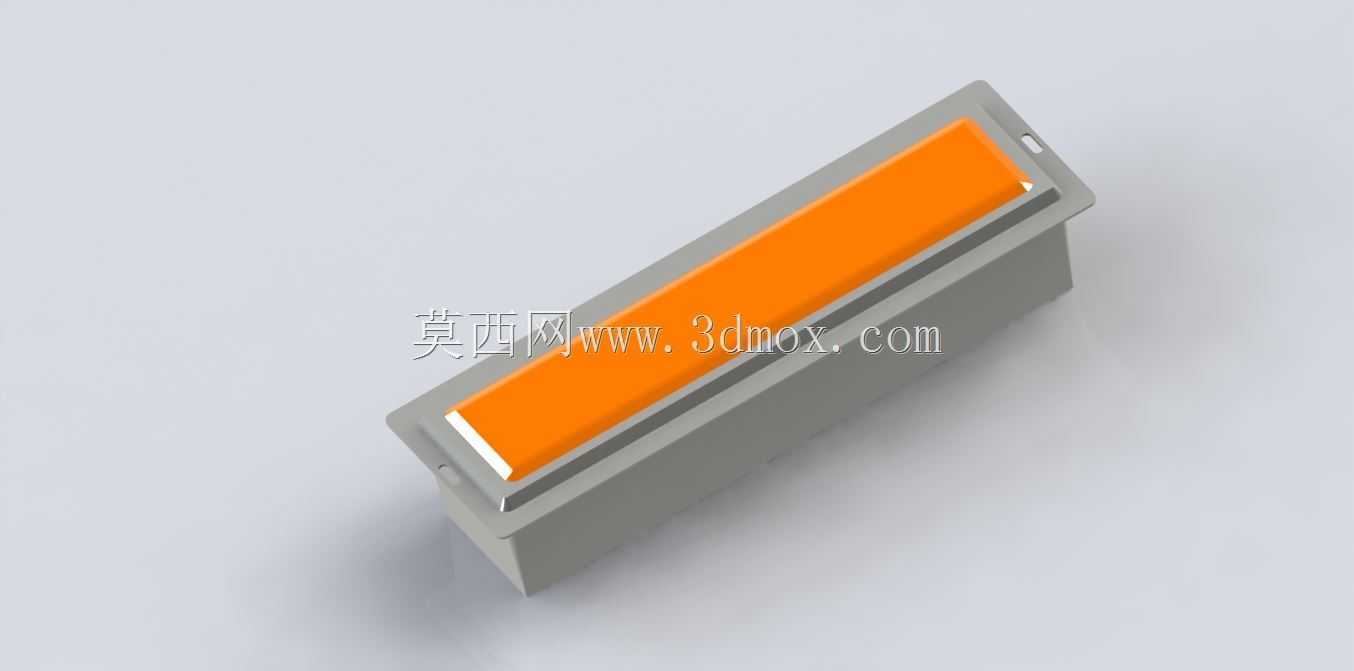

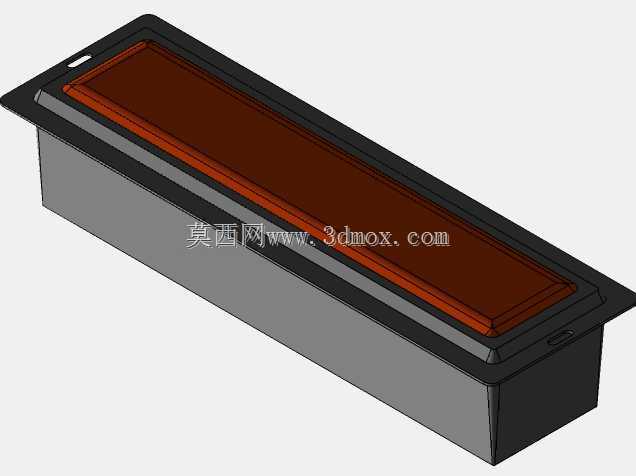

　　从功能特性上看，组件采用长条形窄面辐射设计，辐射面的红外输出角度经过结构限位，主要集中在正前方120度范围内，不会向侧面壳体方向散发热量，既提升了热辐射的有效利用率，也避免了组件外壳长期高温导致的周边塑料件老化问题。外壳采用一体式拉伸成型结构，接缝处全部做了折边咬合处理，没有外露的固定螺丝，既可以减少灰尘进入组件内部积附在发热体表面影响热效率，也能避免日常清洁时液体渗入内部造成电路故障。辐射面板采用耐高温的半透明红外透射材质，边缘做了多层阶梯式限位结构，和外壳装配后完全贴合，不会因为长期冷热交替出现面板松动脱落的问题。

　　在实际应用场景中，这类加热组件常被集成在壁挂式采暖设备、小型商用暖房、教堂及公共等候区的嵌入式采暖系统里，也有不少场景将其用在户外岗亭、临时值守点的固定式加热装置中。做设备集成设计时，需要注意安装开孔的尺寸匹配，开孔长度建议控制在332-333mm，高度控制在103-104mm，预留1mm左右的安装间隙方便组件推入，同时要在安装腔的后部预留对应的走线槽，避免接线端和金属腔体直接接触，必要时可以在接线端周边增加耐高温绝缘衬垫，提升长期使用的安全性。

　　从结构设计的思路来看，这款组件没有采用复杂的可拆卸分体结构，而是把外壳、辐射面板、安装卡扣做了一体化的集成设计，减少了零部件数量，既降低了生产装配的复杂度，也减少了长期使用过程中连接件松动的概率。组件后部的散热结构做了隐藏式设计，没有在外表面开设大面积的散热孔，而是依靠壳体本身的金属材质传导后部的少量余热，既保证了发热体的工作温度在合理区间，也避免了小虫、灰尘通过散热孔进入内部造成短路故障。在做三维建模的时候，需要特别注意卡扣位的形变余量设计，卡扣的突出高度要和常用设备面板的厚度匹配，既要保证卡入后有足够的拉紧力让组件面板和安装面完全贴合，也不能因为卡扣过紧导致安装时需要过大的推入力，造成面板或者卡扣断裂。另外侧出接线端的位置要和内部发热体的接线柱完全对齐，避免内部线束出现斜拉受力，在长期热胀冷缩的环境下出现接线端松脱的问题。
