PTC绝缘陶瓷空气电加热器结构设计

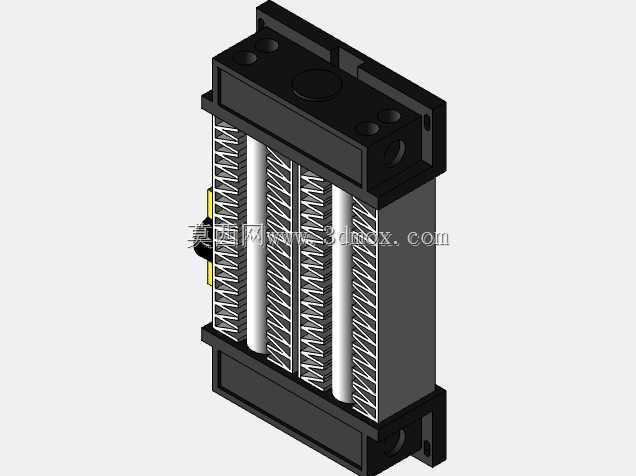

　　在工业暖风系统、小型烘干设备、机柜恒温防护、新能源舱体温控这类场景里，空气电加热器的选型一直是结构工程师绕不开的环节，不同于裸露电阻丝加热的安全隐患、传统管式加热的热惯性滞后问题，这款PTC绝缘陶瓷结构的空气加热组件，在小空间空气补温、恒定出风温度的工况里适配性极强。从结构设计逻辑来看，这款加热器采用模块化堆叠思路，核心发热区排布多组PTC陶瓷发热条，发热条外侧嵌套绝缘导热的陶瓷基座，相邻发热单元之间设置连续褶皱状的铝制散热翅片，翅片采用连续冲压翻边结构，和发热条之间通过过盈压装实现紧密贴合，既保证热量能快速传导到翅片表面，又避免发热元件直接接触流通空气带来的绝缘风险，同时褶皱翅片的大比表面积设计，

　　能让流经翅片间隙的空气充分带走热量，大幅提升换热效率，降低发热元件自身的工作余温。整体外壳采用耐高温阻燃的工程塑料注塑成型，上下端设置一体式安装固定边，固定边上预留标准安装孔位，安装时可直接通过螺栓固定在风道侧壁或者设备安装板上，不需要额外设计复杂的转接支架，进出风侧的外壳边缘做了导流倒角处理，能减少空气流入流出时的风阻，降低配套风机的负载损耗。外壳侧面预留电气接线腔，接线端和发热区之间设置绝缘隔离挡板，避免接线部位积灰或者凝露引发的绝缘故障，接线端子采用插拔式结构，现场装配时不需要复杂的接线作业，直接对插配套接插件即可完成电气连接，能大幅提升产线装配效率。从安装边界来看，这款加热器整体为长方体规整结构，厚度方向尺寸紧凑，

　　适合在狭窄的安装空间内布置，安装时需要预留进出风的通流空间，进风侧不能有遮挡物阻挡气流进入，出风侧不能紧贴密闭挡板，避免热量淤积导致组件过热触发保护。功能特性上，这款加热器依托PTC元件本身的正温度系数特性，能实现自动恒温控制，不需要额外搭配复杂的温控电路就能维持稳定的出风温度，当进风温度升高或者风量减小时，PTC元件的电阻会自动升高，降低发热功率，避免出现干烧过热的问题，相比传统加热元件，安全冗余度更高，同时绝缘陶瓷结构的设计，让组件的绝缘等级满足低压电气设备的安全要求，可直接应用在有人值守的设备舱、民用暖风设备里，不需要额外增加绝缘防护结构。在实际选型适配时，需要根据需要的温升、循环风量来确认组件的功率匹配度，

　　这款300W功率规格的组件，适配小风量循环的密闭空间补温场景，比如小型电气柜的低温防凝露加热、桌面型烘干设备的热源供给、小型新风系统的进风补温，安装时要注意组件的安装方向，让翅片间隙和气流方向保持平行，减少风阻的同时保证气流能充分冲刷翅片表面，带走热量。结构设计上还考虑了长期工作的可靠性，发热元件和散热翅片之间的压装结构做了防松设计，避免长期冷热交替导致接触间隙变大、热阻升高的问题，外壳材料选用耐长期高温老化的阻燃材质，能在持续工作的高温环境下保持结构强度，不会出现外壳变形、脆化的问题，上下端的固定结构和主体外壳为一体式注塑成型，相比拼接式外壳，结构强度更高，能承受安装时的螺栓锁紧力，不会出现固定位开裂的问题。
