三元乙丙橡胶材质离心叶轮结构设计

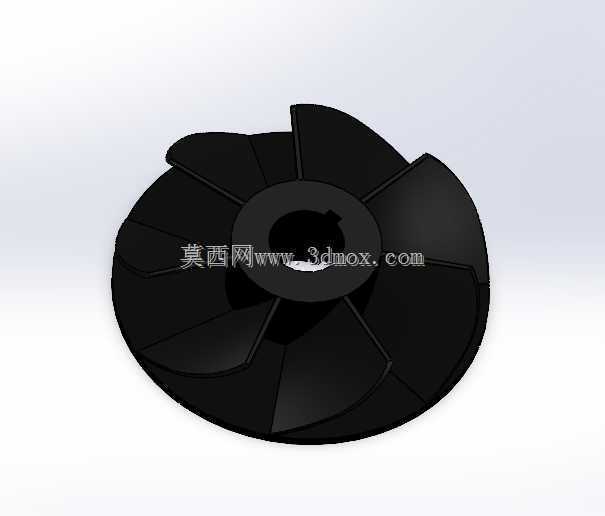

　　在流体输送设备的核心部件选型与结构设计中，叶轮作为直接对流体做功的核心元件，其材质选择、叶片构型、安装匹配度直接决定了泵组的运行效率、介质适配性与工况覆盖范围。这款外径200mm的离心叶轮，采用三元乙丙橡胶（乙丙二烯单体）作为成型基材，从材料特性出发匹配了常规金属叶轮无法覆盖的特殊输送场景，尤其针对带弱腐蚀性的酸碱介质、含细小软性颗粒的流体输送工况做了针对性的结构优化。

　　从实际应用场景来看，这类橡胶材质柔性叶轮首先适配的是小型自吸泵、家用增压泵以及化工流程中对耐腐蚀性有要求的低压输送泵组，区别于金属冲压或铸造叶轮的刚性接触特性，橡胶材质本身的弹性形变能力可以让叶轮在运行过程中与泵腔内壁形成更紧密的动态配合，减少叶轮与泵壳之间的回流间隙，在低转速运行工况下也能维持稳定的容积效率，尤其适合泵组需要频繁启停、存在短时间干磨风险的自吸运行场景——常规金属叶轮在干磨状态下短时间就会出现密封面烧蚀、间隙扩大的问题，而橡胶材质的自润滑特性与弹性缓冲能力，可以承受短时间的无液运行，降低泵组初次启动或者进液不足时的部件损坏概率。

　　从功能特性层面看，这款叶轮采用后弯式多叶片构型，叶片数量与弧度经过流体仿真优化，在保证流体获得足够离心力的同时，降低叶片入口处的流体冲击损失，叶片与轮毂一体硫化成型，不存在金属叶轮常见的焊缝腐蚀、叶片连接松动的隐患。三元乙丙橡胶本身的材质特性决定了其对弱酸、弱碱介质的耐受能力远优于普通铸铁、铝合金叶轮，在输送民用给排水、轻度腐蚀性化工废液、含细小纤维杂质的流体时，不会出现金属叶轮常见的点蚀、结垢问题，同时橡胶材质的重量远低于同尺寸金属叶轮，运行时对泵轴的转动惯量负载更小，电机启动瞬间的冲击电流更低，适配小功率驱动电机的家用或小型工业泵组使用需求。

　　在设计思路上，这款叶轮的中心安装孔采用D型平键定位结构，与泵轴的配合公差选择过渡配合，既保证安装时的同轴度要求，又避免过盈配合导致的橡胶材质安装应力开裂；叶片的厚度从轮毂处到叶片外缘做渐变减薄处理，轮毂位置厚度更大以保证扭矩传递的结构强度，叶片外缘厚度适当减薄以提升柔性形变能力，在遇到流体中混入的细小硬质颗粒时，叶片可以产生微小形变让颗粒通过，降低卡滞、叶片打坏的风险。叶轮背部做了平整的端面设计，与泵体的机械密封端面配合时可以形成稳定的支撑面，避免运行过程中叶轮轴向窜动导致的密封面磨损。

　　从安装边界尺寸来看，这款叶轮外径控制在200mm，适配泵腔内径202-205mm的常规离心泵泵体，轴向安装高度根据泵腔的流道宽度做了匹配，中心安装孔的孔径适配常规家用泵、小型工业泵的标准泵轴直径，安装时不需要额外做切削加工，直接压入泵轴后通过轴端锁紧螺母固定即可完成装配。需要注意的是，由于橡胶材质的耐温上限低于金属叶轮，这类叶轮的适用介质温度需要控制在三元乙丙橡胶的耐受范围内，不适合输送高温流体，同时在输送高浓度强氧化性介质时也需要提前做材质兼容性验证，避免橡胶出现溶胀、老化加速的问题。

　　在实际建模过程中，这类橡胶叶轮的曲面建模需要重点关注叶片曲面的光顺度，避免出现曲面褶皱、曲率突变的问题，否则硫化成型时会出现应力集中点，长期运行后容易在应力集中位置出现裂纹；同时轮毂与叶片连接位置需要做圆角过渡处理，分散扭矩传递过程中的应力，避免启动瞬间扭矩过大导致叶片从根部撕裂。对于设备选型人员来说，这类柔性橡胶叶轮更适合对泵组自吸能力、耐腐蚀性、抗干磨能力有要求的场景，在输送洁净水、轻度腐蚀性流体、含软性杂质的流体时，综合使用寿命与维护成本要优于同规格的金属叶轮。
