内径20mmPVC管路三通连接接头结构

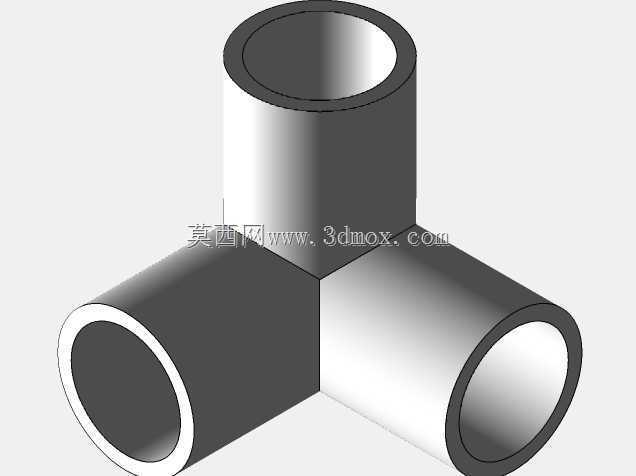

　　自动化设备冷却回路多节点接驳等多个工程场景。从结构设计逻辑来看，这款接头没有采用额外的金属嵌件或者快装卡扣结构，整体为等径通体结构，三个接口的内径尺寸完全匹配20mmPVC管的外径公差带，接口段预留了足够的插接深度，实际安装时，在PVC管外壁均匀涂抹专用粘接剂后插入接口至定位台阶位置，待粘接剂固化后即可形成可靠的密封连接，无需额外加装密封垫圈或者紧固件，大幅降低了现场安装的操作门槛，也减少了管路节点的零件数量，降低了后期渗漏的风险点。接头的三个通路的流道内壁做了圆弧过渡处理，没有直角凸台或者流道突变结构，流体在经过接头位置时不会产生明显的紊流或者压损，对于输送清水、低压腐蚀性弱的化工液体、甚至是低压气体的场景，在民用给排水、低压流体输送、小型化工管路布设、农用灌溉支管分流等场景里，PVC管路的接驳可靠性直接决定整套管路系统的运行稳定性，尤其是内径20mm的常规PVC管，是家装冷水管路、设备冷却水支路、实验室通风/排液支管里用量极大的通用规格，这类管路的转角、分流位置，往往需要适配性强、密封边界清晰的接头来完成多向管路的对接。本次呈现的这款三通结构接头，就是针对20mm内径PVC管开发的直角三向接驳构件，三个接口呈空间直角分布，可同时完成三个正交方向的管路连通，既可以实现单路进水双路出水的分流需求，也能完成两路来水单路排出的合流功能，适配场景覆盖了家装水路改向、小型净水设备管路分流、养殖池供水管路分支、

　　都能保证管路内介质的流动顺畅，不会在接头位置形成积液或者介质残留。从安装边界来看，这款接头三个接口的轴向长度保持一致，整体外形为三个正交圆柱的相贯结构，没有外凸的安装耳或者加强筋结构，在管路布设时，尤其是在狭窄的设备夹层、墙体预埋槽、吊顶内部等安装空间受限的场景里，接头的外轮廓不会和周边的结构件产生干涉，安装时只需要保证三个方向的PVC管预留足够的直线插接段即可，不需要额外预留操作空间来拧紧紧固件或者调整卡扣位置。在建模过程中，重点还原了相贯线位置的壁厚均匀性，整个接头的壁厚保持一致，没有出现局部壁厚过薄导致的结构强度不足问题，也没有局部壁厚过厚导致的注塑成型时缩痕、内应力集中的缺陷，相贯位置的内外圆角做了匹配处理，

　　既保证了流道的顺滑，也保证了结构受力时的应力分散，当管路内存在常规工作压力时，相贯位置不会因为应力集中出现开裂或者渗漏问题。实际工程应用中，这类等径三通接头的使用量远大于异径接头，因为20mmPVC管本身就是支路管路的通用规格，大部分分流场景都是同管径的管路对接，不需要做变径处理，这款接头的结构完全贴合现场施工的实际需求，不需要对管材做额外的裁切或者打磨处理，只要按照标准插接深度操作，就能达到管路设计的承压要求。另外，接头的外表面为光滑圆柱面，没有防滑纹路或者标识凸台，一方面是降低注塑生产时的模具复杂度，减少脱模时的结构卡点，另一方面也方便在安装完成后，在接头外部包裹保温棉或者防渗涂层，不会因为外表面的凸凹结构影响包覆层的密封性。

　　对于结构设计从业者来说，这类接头的建模重点在于相贯结构的壁厚控制，以及接口位置的公差匹配，很多新手建模时容易忽略插接段的公差带设置，要么接口尺寸过小导致管材无法插入，要么尺寸过大导致粘接间隙过大，密封性能不足，这款接头的接口尺寸按照PVC管材的行业通用公差设置，插接段的直径公差控制在合理范围内，既能保证管材可以顺利插入，也能保证粘接剂可以在接触面形成均匀的密封层，不会出现间隙过大导致的粘接剂流失问题。在设备冷却水回路的应用场景里，这类接头往往需要长期接触循环冷却水，部分场景下冷却水会带有一定的缓蚀剂成分，接头的通体PVC材质可以耐受这类介质的长期腐蚀，不会像金属接头那样出现锈蚀或者结垢问题，长期使用也不会因为锈蚀物脱落堵塞管路或者设备的冷却流道，尤其适合小型激光设备、注塑机辅助冷却回路、实验仪器冷却循环等对管路清洁度有一定要求的场景。
