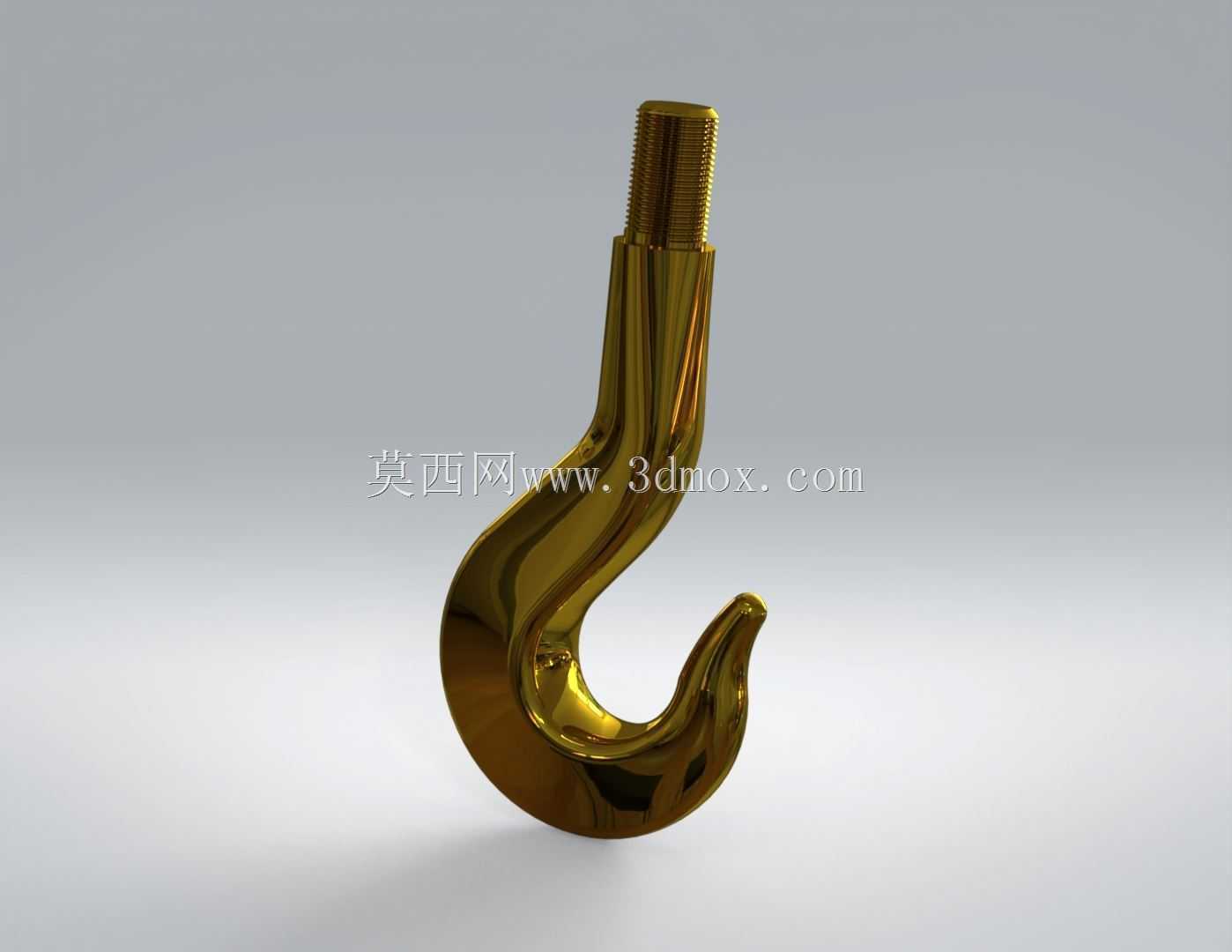

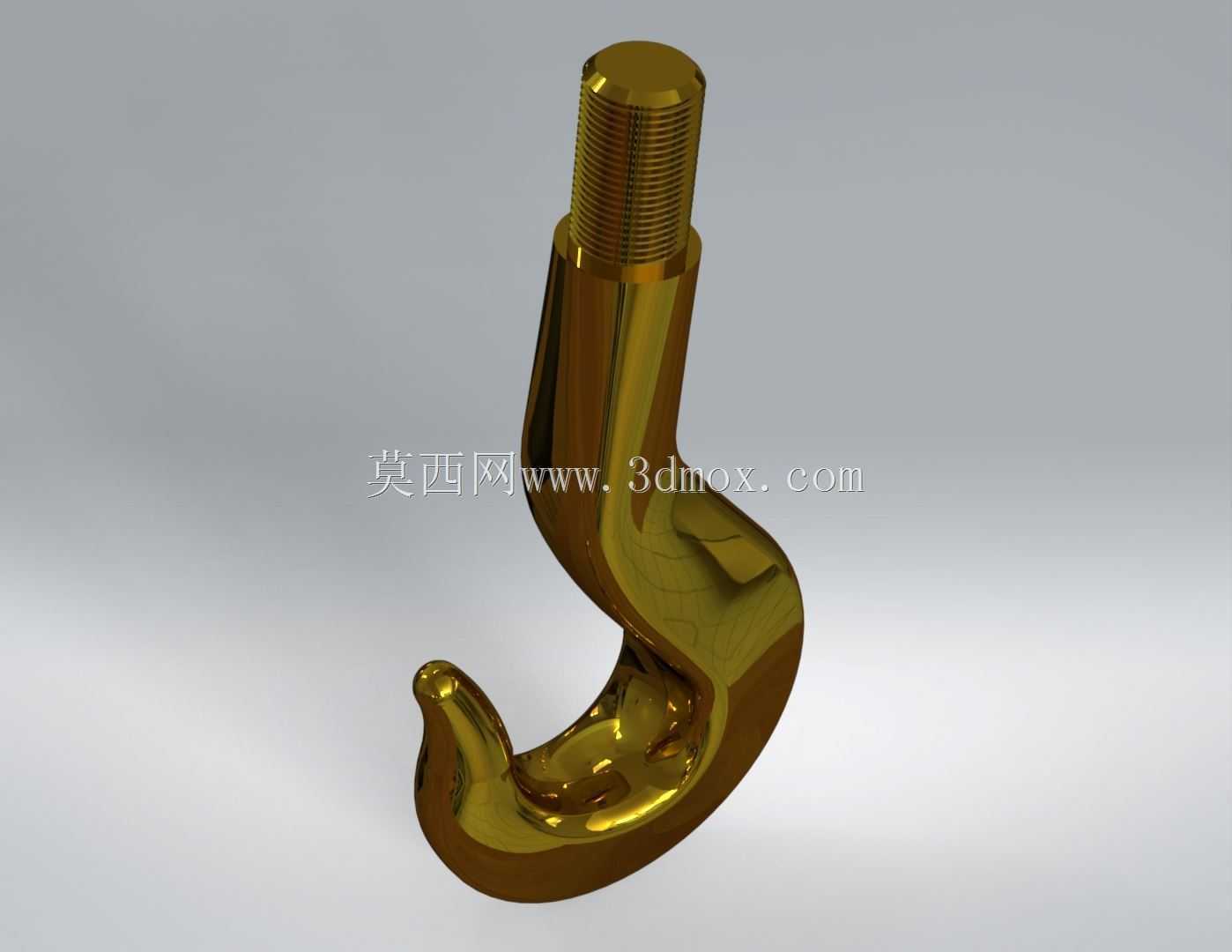

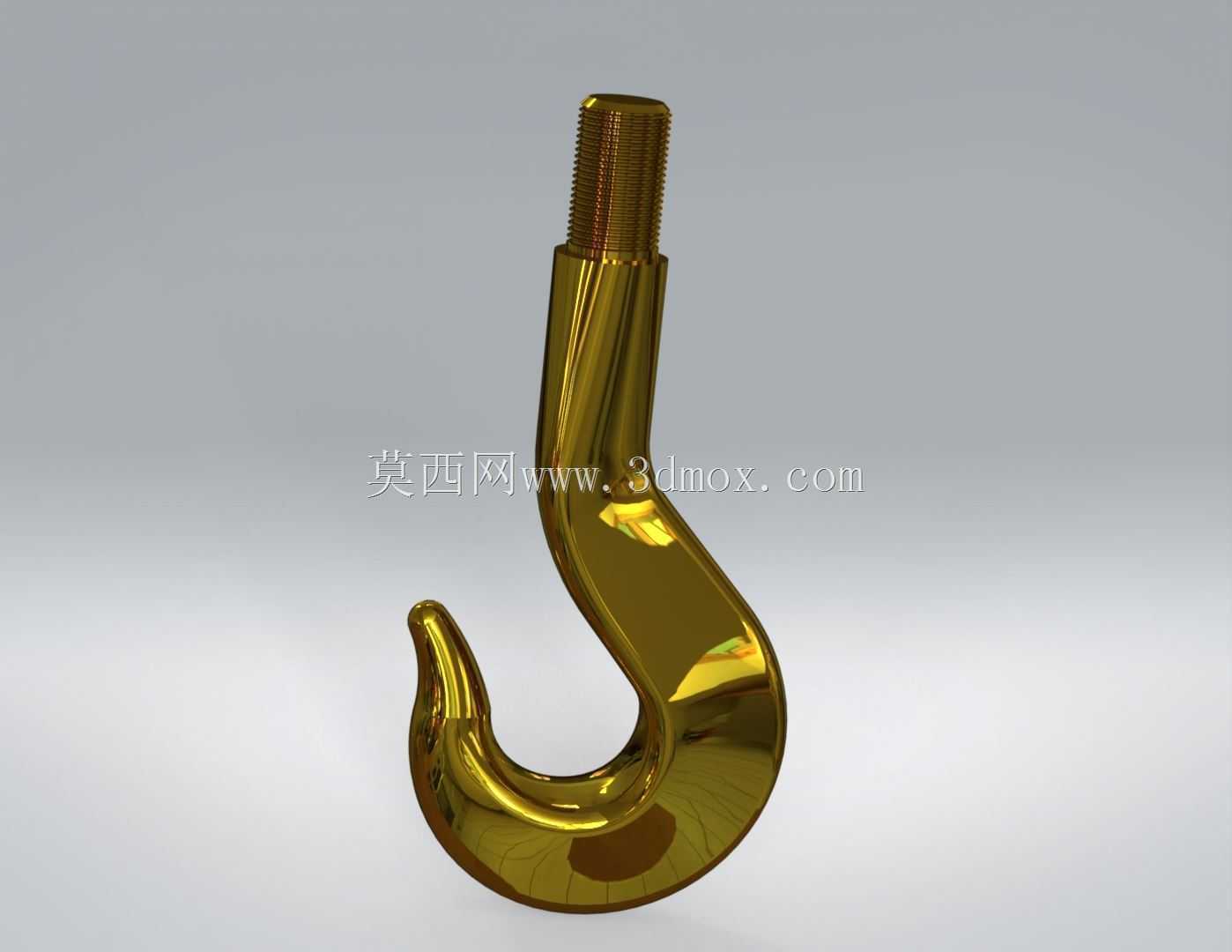

带外螺纹安装段的起重用金色吊钩结构

　　这类带外螺纹安装段的吊钩，常应用在轻小型起重设备、港口装卸吊具、车间工位吊装工装、小型物料转运吊具上，也可作为特种装备上的挂接承载部件使用，核心作用是通过钩体的弧形承力结构，挂接吊索、吊环或者带挂孔的工件，实现载荷的传递与吊装作业的挂接固定。从结构设计来看，顶部的外螺纹段是核心安装接口，采用标准公制外螺纹加工，螺纹段长度需要匹配安装座的螺纹孔深度，安装时可通过双螺母锁紧或者螺纹胶防松，避免吊装过程中吊钩转动松脱，螺纹段与钩身的过渡位置做了大圆弧过渡处理，避免应力集中，这一位置是整个吊钩的应力集中高发区，设计时特意加大了过渡圆角半径，按照材料力学的拉弯复合受力做了截面补强，过渡段的截面直径比螺纹大径大15%左右，

　　能够抵消螺纹根部的应力削弱效应。钩身采用流畅的S形曲线过渡，从顶部安装段向下逐渐拓宽截面，到钩身最低点位置截面厚度达到最大，再向内收窄形成钩尖，钩尖位置做了向上的防脱翘曲设计，常规作业状态下挂接的吊索不会从钩尖位置滑出，若配套防脱卡簧结构，可进一步避免吊具滑脱的风险。钩身的弧形曲率经过反复校核，曲率半径既保证吊索、吊环能够顺畅滑入钩底承力位置，又不会因为曲率过大导致钩身力臂过长增加弯曲应力，钩底位置是主要的承力接触面，表面做了圆弧抛光处理，避免尖锐棱边切割吊索纤维，延长吊具的使用寿命。从安装边界来看，顶部螺纹段的公称直径需要匹配对应载荷等级的安装孔，安装后吊钩的整体回转半径由钩身的外轮廓尺寸决定，

　　选型时需要确认安装位置周边的预留空间，避免吊钩转动时与周边结构发生干涉，钩尖的开口尺寸需要匹配常用吊具的挂接端直径，保证常用的卸扣、钢丝绳套环、吊环螺栓都能顺利挂入。设计过程中首先确定额定承载载荷，根据载荷等级选定对应的合金结构钢材质，再按照第四强度理论校核各个危险截面的复合应力，包括螺纹根部的拉应力、钩身弯曲段的弯扭复合应力、钩尖位置的接触应力，所有截面的安全系数都需要满足起重吊具的相关规范要求，避免过载断裂风险。表面的金色处理一方面是做表面防腐强化，提升户外或者潮湿工况下的防锈能力，另一方面也能起到标识作用，区分不同载荷等级的吊钩，避免现场混用导致过载风险。实际应用中，这类吊钩常安装在手动葫芦、电动葫芦的吊钩座上，

　　也可固定在流水线工位的上方作为工件挂具，或者安装在特种车辆的尾部作为牵引挂点，不同应用场景下需要调整螺纹段的长度、钩身的开口尺寸以及整体的承载等级，比如港口用的吊钩需要考虑盐雾腐蚀环境，表面处理层厚度要比车间内使用的款式更厚，而工位吊具用的吊钩则需要控制整体重量，方便人工调整挂接位置。建模过程中需要重点关注几个关键曲面的连续性，螺纹段与钩身过渡位置的G2连续曲面能够避免应力集中，钩身的变截面扫掠需要保证各个截面的形心在同一条受力线上，避免受载时产生附加弯矩，钩尖位置的翘曲角度需要控制在15度到20度之间，角度过小起不到防脱作用，角度过大则会导致吊具挂入时操作不便。另外钩身的内腔圆弧需要和外部圆弧保持等壁厚设计，保证热处理过程中各个位置的冷却速度一致，避免出现淬火裂纹或者硬度不均的问题，顶部螺纹段的收尾位置需要做退刀槽设计，退刀槽的宽度要满足标准螺纹加工刀具的退刀需求，同时退刀槽的圆角也要做强化处理，避免这个位置成为断裂起始点。
