叉车属具液压夹桶抓具结构设计

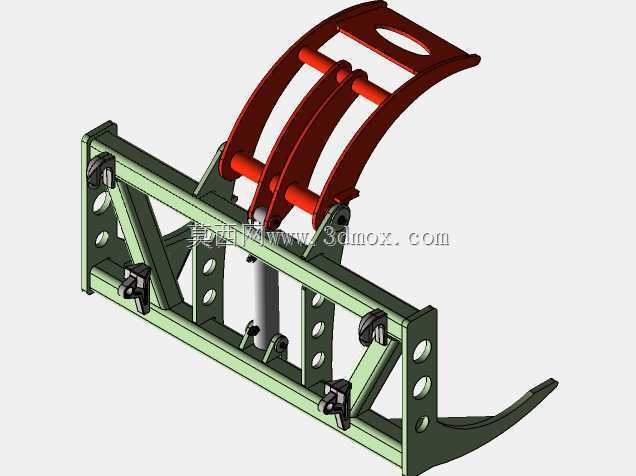

　　这款液压驱动的夹桶属具，主要适配于厂区内部周转桶装物料的作业场景，常见于粮油加工、化工原料仓储、危化品堆场、润滑油分装车间这类需要频繁搬运圆柱形桶装货物的工况，替代传统人工挂钩、手动抱夹的作业模式，能直接挂接在标准叉车门架的挂装位上，不需要对叉车本体做额外的结构改装，适配市面多数额定载重2-3.5吨的内燃及电动平衡重式叉车。从结构设计逻辑来看，整个属具采用框架式承载主体，主体框架用矩形型钢焊接成型，框架上预留的多组安装孔位，一方面是为了匹配不同型号叉车门架的挂接尺寸，另一方面也能根据作业需求调整夹臂的开合初始限位，适配直径从500mm到650mm区间的标准钢制、塑料化工桶，挂接端面的安装挂钩采用快装式结构，挂钩上带楔形锁紧块，

　　挂装到位后能自动卡紧在门架的横梁上，避免作业过程中属具出现窜动、脱落的风险。夹取执行部分分为上夹臂和下托爪两个功能单元，上夹臂为双组弧形弯板结构，弯板内侧预留了安装防滑缓冲垫的安装位，实际作业时弧形面能完全贴合桶身的圆柱曲面，增大接触面积的同时避免刚性接触刮伤桶壁，上夹臂的开合由中间布置的单根双作用液压油缸驱动，油缸两端采用铰接式连接，避免夹取过程中出现卡滞、憋压的情况，油缸的行程经过匹配计算，完全伸出时上夹臂抬升高度足够让桶具顺利进出，完全收回时夹紧力能达到12kN，足以保证满载状态下的桶具在叉车行驶、门架起升过程中不会出现滑落。下托爪为整体式弯板结构，和主体框架采用刚性焊接连接，作业时托爪会插入桶底的下缘位置，

　　和上夹臂形成上下夹持的受力结构，把桶具的重量部分传递到托爪上，避免仅靠上夹臂的摩擦力承载，大幅提升夹取重载桶具时的安全性，托爪的前端做了圆弧过渡倒角，插入桶底时不会刮蹭桶底的卷边结构，也能适配底部带加强卷边的标准工业桶。液压管路的布置全部沿着框架的型钢内侧走线，管路接头采用标准快插式液压接头，能直接对接叉车上已有的属具液压输出油路，不需要额外改装液压系统，管路外侧加装了防护盖板，避免作业过程中飞溅的物料、磕碰的硬物损伤液压管路。从安装边界尺寸来看，整个属具挂装后总厚度不超过320mm，不会过多占用叉车的载荷中心距，保证叉车挂装属具之后的载重余量满足作业要求，上夹臂完全打开时的最大开口宽度为720mm，最小闭合夹持直径为480mm，

　　下托爪的承载面到上夹臂夹紧中心的垂直距离为580mm，刚好匹配标准200L工业桶的高度夹持位置，不会夹到桶身的阀门、标识区域。在实际作业过程中，驾驶员只需要在驾驶室内操作叉车门架的属具操作杆，就能完成夹臂的开合动作，配合门架的起升、倾斜功能，能完成桶装货物的堆垛、卸车、转运全流程作业，相比传统的串杆式、吊钩式属具，这款夹桶器不需要人工辅助对位挂钩，单人就能完成全部作业流程，作业效率能提升60%以上，同时夹持受力均匀，不会出现传统属具夹扁桶身、夹漏物料的问题，尤其适合搬运装有易泄漏、危化类物料的桶装货物。结构设计阶段特意做了受力仿真验证，主体框架在额定载重300kg的工况下，最大变形量不超过1.2mm，铰接位置的销轴都做了调质热处理，表面硬度达到HRC45-50，耐磨性能满足长期高频作业的使用要求，所有铰接位置都预留了润滑脂注油嘴，日常维护只需要定期加注润滑脂就能保证转动顺畅，不需要复杂的拆解保养。夹臂的弧形曲面经过多次曲率调整，保证不同直径的桶具被夹持时，接触面积都能达到桶身周长的1/6以上，夹紧力均匀分布在接触面上，不会出现局部应力集中压坏桶壁的情况，针对部分表面带加强筋的塑料桶，也能通过弧形面的自适应贴合，保证足够的摩擦力，不会出现打滑脱落的问题。
