叉车属具侧移货叉架结构设计

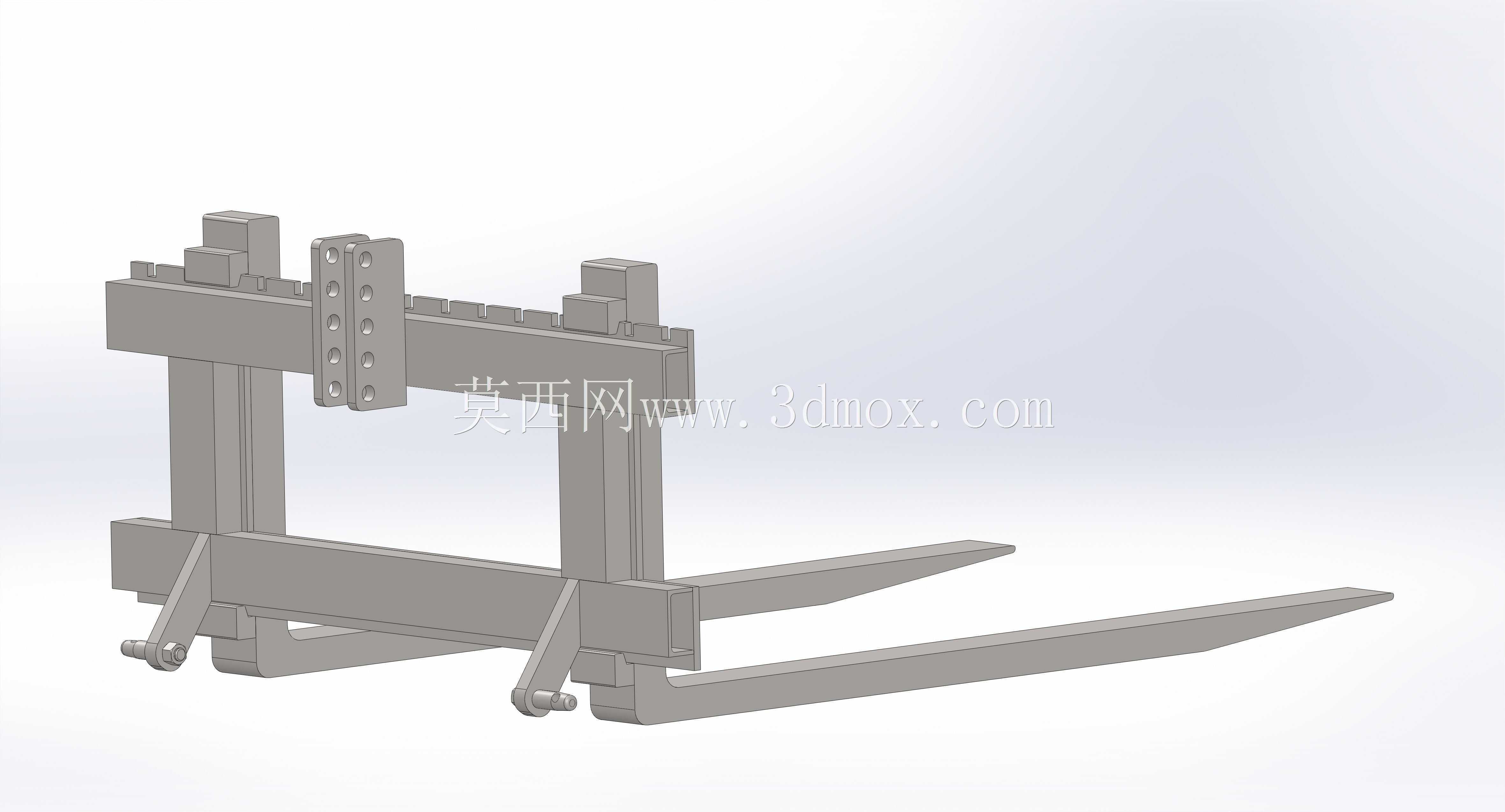

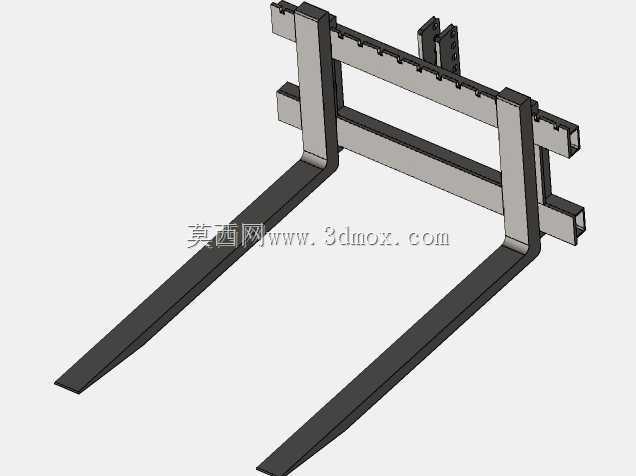

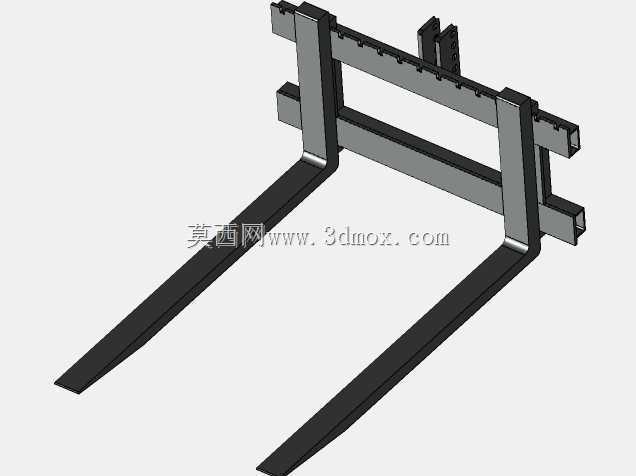

　　在仓储物流、生产车间物料转运、港口货场装卸等场景里，叉车属具的适配性直接决定了单次作业的效率与操作容错空间，这款侧移式货叉架结构，正是针对常规货叉无法微调对位、窄通道作业对位难的痛点做的结构优化。日常作业中，操作人员驾驶叉车对位托盘时，往往不需要反复整车进退调整，仅通过这套货叉架的侧移功能，就能让货叉在横向行程内完成对位，尤其在货架间距有限的立体仓库、堆垛间距紧凑的生产原料区，能大幅减少整车挪位的次数，降低通道预留宽度要求，提升仓储空间利用率。从结构功能来看，这套货叉架保留了标准叉车门架的安装适配接口，上部的挂板结构可直接匹配主流吨位叉车门架的挂接槽，挂板上加工的多组等距安装孔，既可以用来固定侧移油缸的安装座，

　　也能根据作业需求调整挡货架的安装高度，适配不同堆高的货物防护需求。两侧的竖向立柱采用箱型截面设计，相比单片式钢板焊接结构，抗扭刚度提升明显，在搬运偏载货物时，能避免立柱出现侧向变形，保证货叉升降过程的直线度。下部的货叉挂梁采用整根型钢加工，挂接面铣平处理，保证货叉挂接后无旷量，货叉在挂梁上的横向位置可手动调整，配合侧移机构的行程，能覆盖不同宽度托盘的作业需求。设计过程中，首先要考虑的是安装边界的匹配性，挂板的挂钩间距、挂钩的截面尺寸完全对应标准叉车门架的安装尺寸，不需要对原车做任何焊接、打孔改造，直接挂接后锁好安全销即可完成安装，侧移油缸的进出油口预留位置避开了门架升降的运动干涉区，油管沿立柱内侧布置，通过管卡固定，避免货叉升降、

　　侧移过程中刮蹭油管。侧移的滑动副采用复合耐磨滑块，相比铜套滑动结构，不需要频繁加注润滑脂，抗粉尘能力更强，适合仓储、货场这类多粉尘的作业环境，滑块与导轨的间隙可通过侧边的调整螺栓微调，长期使用出现磨损后，不需要更换滑块就能消除间隙，降低维护成本。货叉的限位结构采用弹簧式定位销，调整货叉间距时，拉起定位销就能滑动货叉，到位后定位销自动卡入挂梁的定位槽，避免作业过程中货叉意外滑移。竖向立柱与上下横梁的焊接位置都做了加强筋处理，在承受1.5倍额定载荷的静载测试下，焊接位置无变形、无开裂，结构强度满足常规中小吨位叉车的属具载荷要求。另外，上部挂板上预留的附件安装孔，还可以根据用户需求加装载荷稳定器、纸卷夹等其他属具的安装基座，

　　拓展属具的适用场景。在实际作业时，侧移机构的行程控制在单双侧各100mm左右，既满足对位微调的需求，也不会因为侧移行程过大导致整车载荷中心偏移过多，影响叉车的满载稳定性。整个结构的外形轮廓完全在原车属具的安装边界内，不会额外增加叉车的最小转弯半径，在窄通道作业时不会因为加装属具出现刮蹭货架的问题。下部货叉的支撑位置做了下沉设计，保证货叉挂接后，叉面的水平度符合叉车属具的安装精度要求，叉取托盘时不会出现叉面倾斜顶坏托盘的问题。
