工业单机滤袋式除尘设备三维结构设计

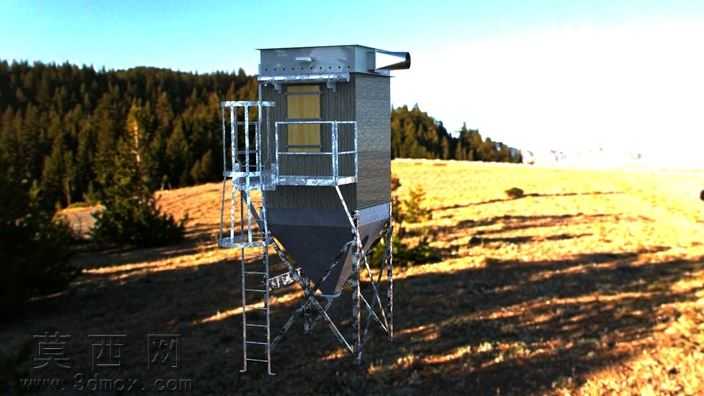

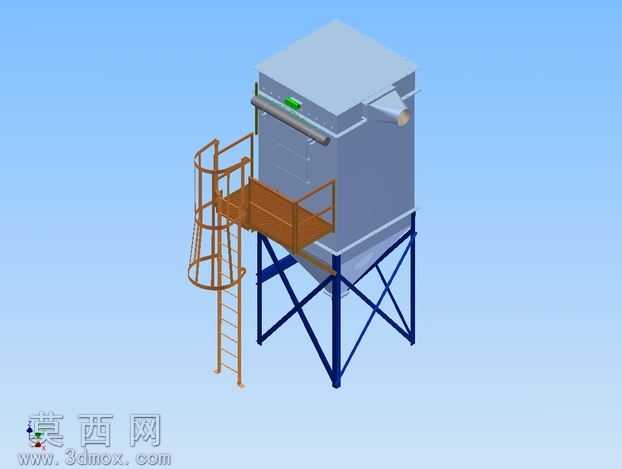

本作品为工业单机滤袋式除尘器的三维参数化设计模型，整体采用Autodesk Inventor完成全参数化建模，所有零部件均按照实际工业设备的加工尺寸进行1:1比例还原，模型无破面、无冗余特征，可直接用于结构校核、工程演示及二次设计。模型主体结构分为上箱体、中箱体、灰斗、支架及检修爬梯平台五个核心部分：上箱体为洁净气室，内置喷吹清灰系统，顶部设置检修盖板，侧面预留洁净气出口，建模时对箱体的折弯边、焊接加强筋均做了细节还原，材质设定为Q235碳素结构钢，表面做哑光工业灰漆质感渲染；中箱体为过滤室，内部预留滤袋安装工位，侧壁做了加强筋压型处理，避免设备运行时因内外压差产生形变，外部设置压差检测位与检修门；下部灰斗采用锥形收口设计，倾斜角度严格按照粉尘安息角设定，确保收集的粉尘可顺利滑落至卸灰口，灰斗与支架连接处做了加强法兰结构，保证承重稳定性。设备配套的检修爬梯与环形操作平台采用笼式安全设计，爬梯踏步做防滑纹理处理，平台设置安全护栏，所有型材均采用标准工业型钢规格建模，材质分别做了碳钢与防锈漆的分层材质赋予，爬梯与主体箱体的连接支座做了螺栓连接的细节还原，符合实际设备的安装规范。支架部分采用方管焊接的桁架式结构，四根主立柱搭配斜向支撑，保证设备整体的抗风载与承重能力，支架底部预留地脚螺栓安装孔，可直接用于后续的基础安装设计。建模过程中遵循自上而下的设计思路，先确定设备的处理风量、过滤面积等核心参数，再依次推导各腔体的尺寸、滤袋排布数量、喷吹管的布置位置，所有配合部位均按照机械设计公差要求设定配合间隙，法兰连接部位预留螺栓孔位，可直接导出工程图用于生产加工。渲染阶段采用工业场景的天光环境，对金属材质的反光度、粗糙度做了反复调试，清晰呈现设备的结构层次与材质区分，既还原了工业设备的厚重质感，也能清晰展示各部件的装配关系，可用于环保设备方案展示、产品宣传演示以及结构教学使用。
