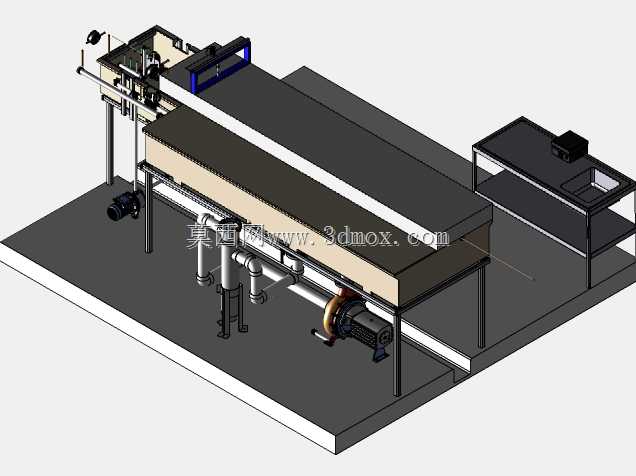

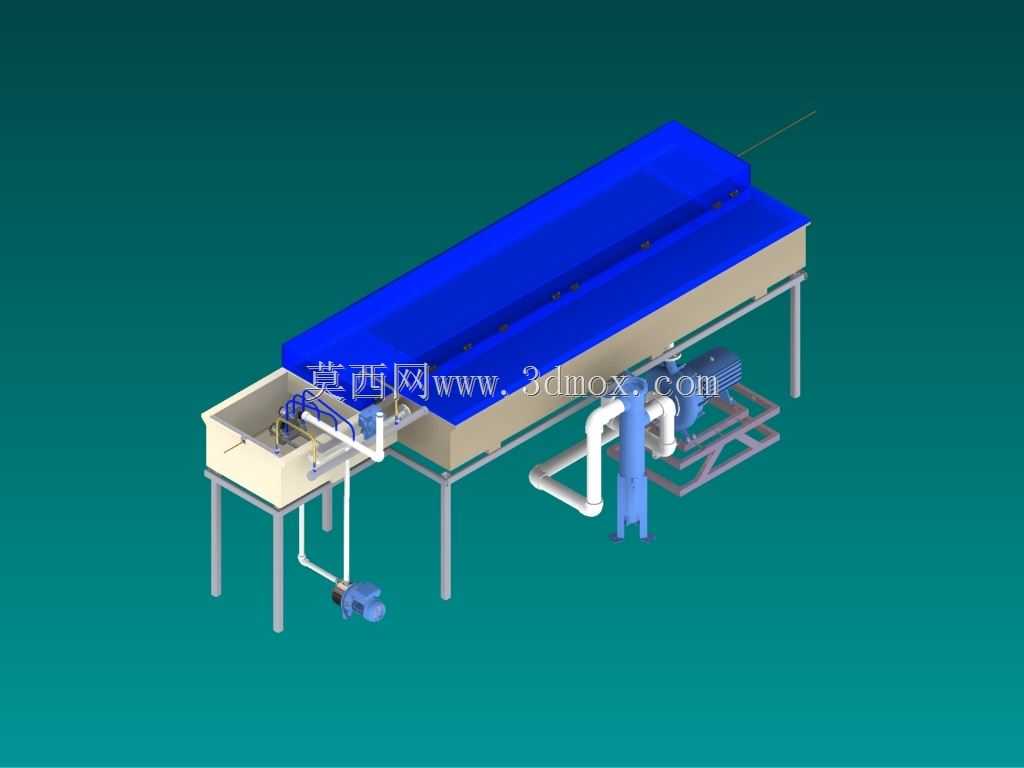

这套电线电镀作业线的三维结构,核心面向电线电缆制造环节的表面镀层加工场景,适配中小规格铜芯电线的连续电镀作业需求,可完成镀锡、镀镍等常规电线表面处理工序,解决裸线易氧化、导电性能不稳定、焊接附着力不足的实际生产问题。从结构布局来看,整体采用高架支撑式设计,主槽体通过型钢支架架离地面,预留出底部管路维护与废液收集的操作空间,槽体长度方向匹配连续走料的走线速度要求,单段槽体可根据电镀工艺的浸泡时长需求调整拼接长度,适配不同镀层厚度的生产参数。走料路径沿槽体长度方向贯穿,进线端设置导向轮组约束电线的行进轨迹,避免走线偏移导致的镀层不均问题,槽体内部的阴极导电辊沿走线方向等距排布,保证电线在镀液中全程保持稳定的通电状态,

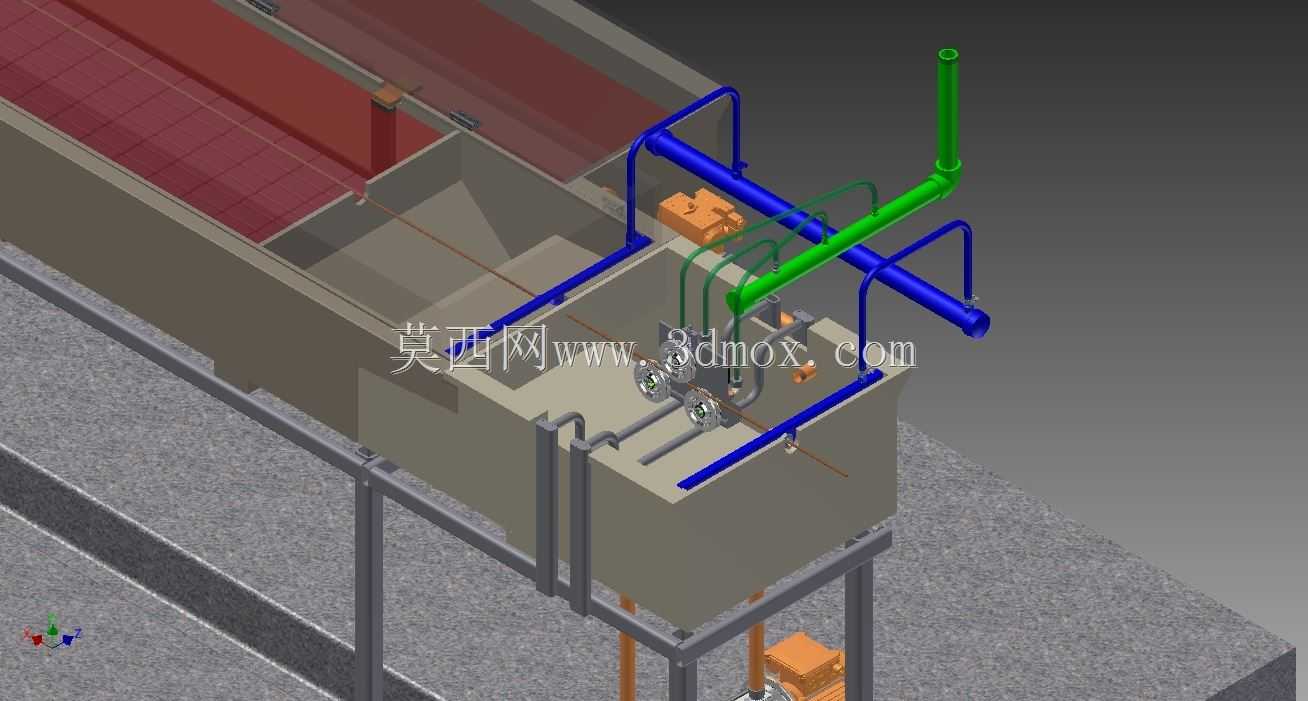

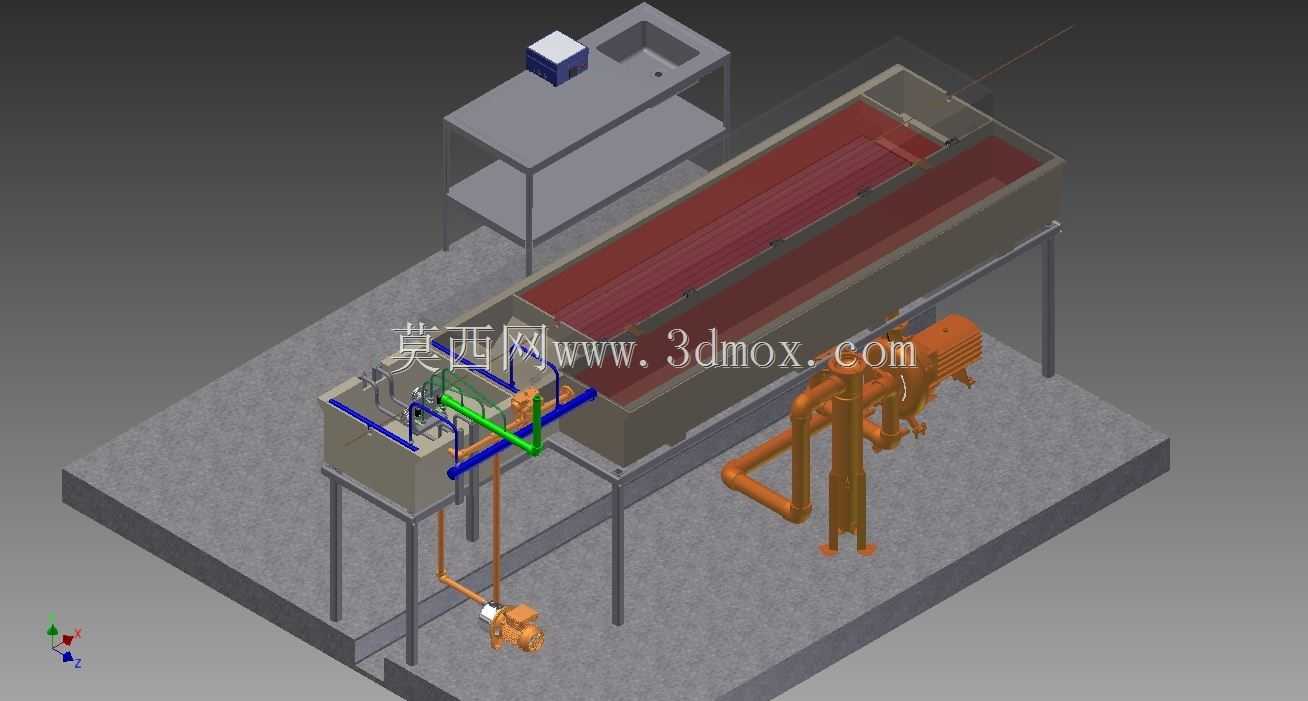

阳极板沿槽体侧壁对称布置,缩小极间距的同时保证电场分布均匀,减少电线圆周方向的镀层厚度差。管路系统采用分色设计区分介质类型,蓝色管路对应镀液循环管路,绿色管路对应废气收集与排气通道,橙色组件为管路控制阀组与接线盒,这种分色设计在现场安装与后期维护时可快速识别管路功能,降低误操作概率。镀液循环管路从槽体底部进液、上部溢流回液,形成槽内镀液的定向流动,避免槽内出现镀液浓度分层的问题,同时在循环管路上预留过滤接口,可外接镀液过滤装置,持续滤除镀液中的固体杂质,减少镀层出现针孔、麻点的缺陷。排气通道沿槽体敞口侧布置,通过侧吸风的方式收集电镀过程中挥发的酸雾与废气,接入车间废气处理系统,满足表面处理车间的职业健康与环保排放要求。
槽体顶部的管路支架采用悬臂式设计,不占用槽体上方的走线操作空间,同时将管路与导电线路分层布置,避免管路漏液滴落到电气线路上引发安全隐患。从安装边界来看,整套设备的宽度方向预留了两侧的操作通道,单侧边距不小于八百毫米,满足操作人员巡检、调整导向轮、清理槽口的操作空间需求,设备顶部的排气管道最高点距离地面的高度适配常规厂房的层高要求,不需要额外抬高厂房吊顶即可完成安装。支撑支架的底部设置可调脚杯,可根据车间地面的平整度调整整体设备的水平度,保证槽体内液面高度一致,避免出现一端液面过高溢出、一端液面过低浸泡不足的问题。在模块化设计思路上,整套作业线按功能拆分为进线段、前处理槽段、电镀槽段、后处理清洗段、烘干出线段,
每个功能段都采用统一的接口尺寸,可根据实际生产的工艺需求增减功能段,比如需要增加预镀、钝化等工序时,直接拼接对应功能段即可,不需要重新改动整体主框架结构,缩短产线调整的安装周期。槽体之间的连接采用法兰式密封结构,拼接处设置耐酸碱密封胶条,避免镀液渗漏,同时各段的管路接口采用快装式接头,拆装时不需要复杂的焊接作业,降低现场安装的施工难度。走线系统的导向轮采用耐酸碱的非金属材质,避免长期接触镀液出现腐蚀生锈,污染镀液的同时刮伤电线表面,导向轮的轮槽尺寸适配常见的电线线径范围,更换不同规格电线生产时不需要更换导向轮,只需要调整轮组的间距即可适配。电气控制的接线盒集中布置在设备侧面的支架上,所有线缆都穿耐酸碱护套管走线,避免长期处于酸雾环境中出现线缆绝缘层老化破损的问题,每个功能段的控制阀组都就近布置在对应槽体的侧方,操作人员在现场调整流量、检修阀门时不需要长距离走动,提升操作效率。这套结构在设计时充分考虑了表面处理车间的实际工况,所有与镀液接触的结构件都采用耐酸碱的材质选型,框架结构做防腐涂层处理,提升设备在腐蚀环境下的使用寿命,同时整体结构没有冗余的复杂构件,日常维护时可快速拆解更换易损件,减少产线停机维护的时间。
