不锈钢方形带架通用物料料斗结构

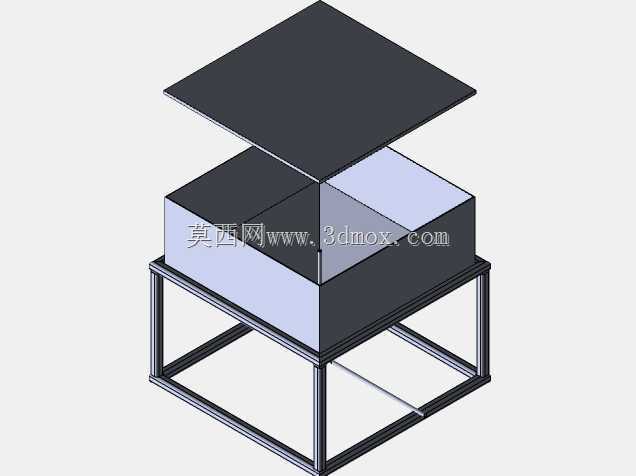

　　该料斗结构主要面向散料中转、配料、给料环节的物料暂存与导流需求，常见于食品加工、精细化工、塑料改性、粮食分装等生产线的上游衔接段，可直接对接振动给料机、螺旋输送机、计量秤体等下游设备，也可作为人工投料工位的暂存料仓使用，适配粉状、颗粒状、小块状等流动性较好的散状物料，对于有一定粘附性的湿料，可通过调整锥段倾角适配实际下料需求。整体采用方形直筒段加锥形收口的结构形式，直筒段设计能够最大化利用安装空间的平面面积，相比同容积圆形料斗，在方形机架上安装时无多余空间浪费，直筒段高度设置兼顾储料容积与物料堆积的侧压力控制，避免过高直筒导致物料压实架桥。上部配置的平盖板可在非投料状态下封闭料口，减少车间粉尘外溢，同时避免杂物落入料仓污染物料，

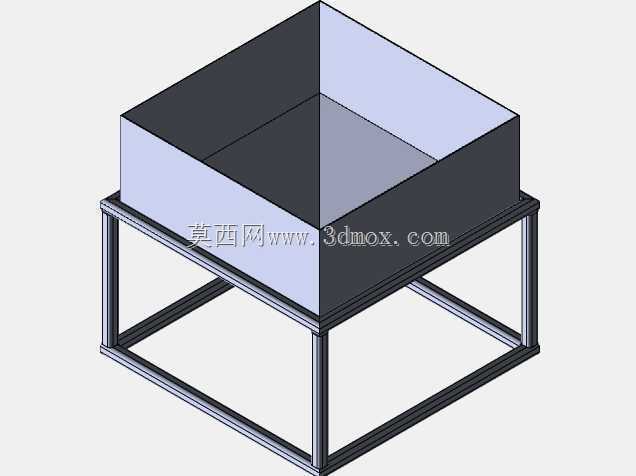

　　盖板与直筒段采用搭边放置形式，无需复杂锁扣即可快速掀开，方便人工投料或清理作业。锥段采用四棱台结构，四个斜面的倾角均大于所适配物料的自然安息角，确保物料能够依靠自重顺利下滑至底部出料口，不会在锥段内壁残留积料，锥段与直筒段采用满焊连接，焊缝打磨平整光滑，无卫生死角，满足食品、医药类场景的清洁要求。配套的方管焊接机架采用型材拼接结构，四根竖直支腿与上下两层方形框体焊接为整体，上层框体内径与料斗直筒段外径匹配，料斗放置后通过支耳与机架螺栓固定，安装拆卸便捷，下层框体起到结构加强作用，同时可作为出料口对接设备的安装基准面，机架底部预留脚轮安装孔位，也可直接通过膨胀螺栓固定于地面，适配固定工位或移动投料的不同需求。

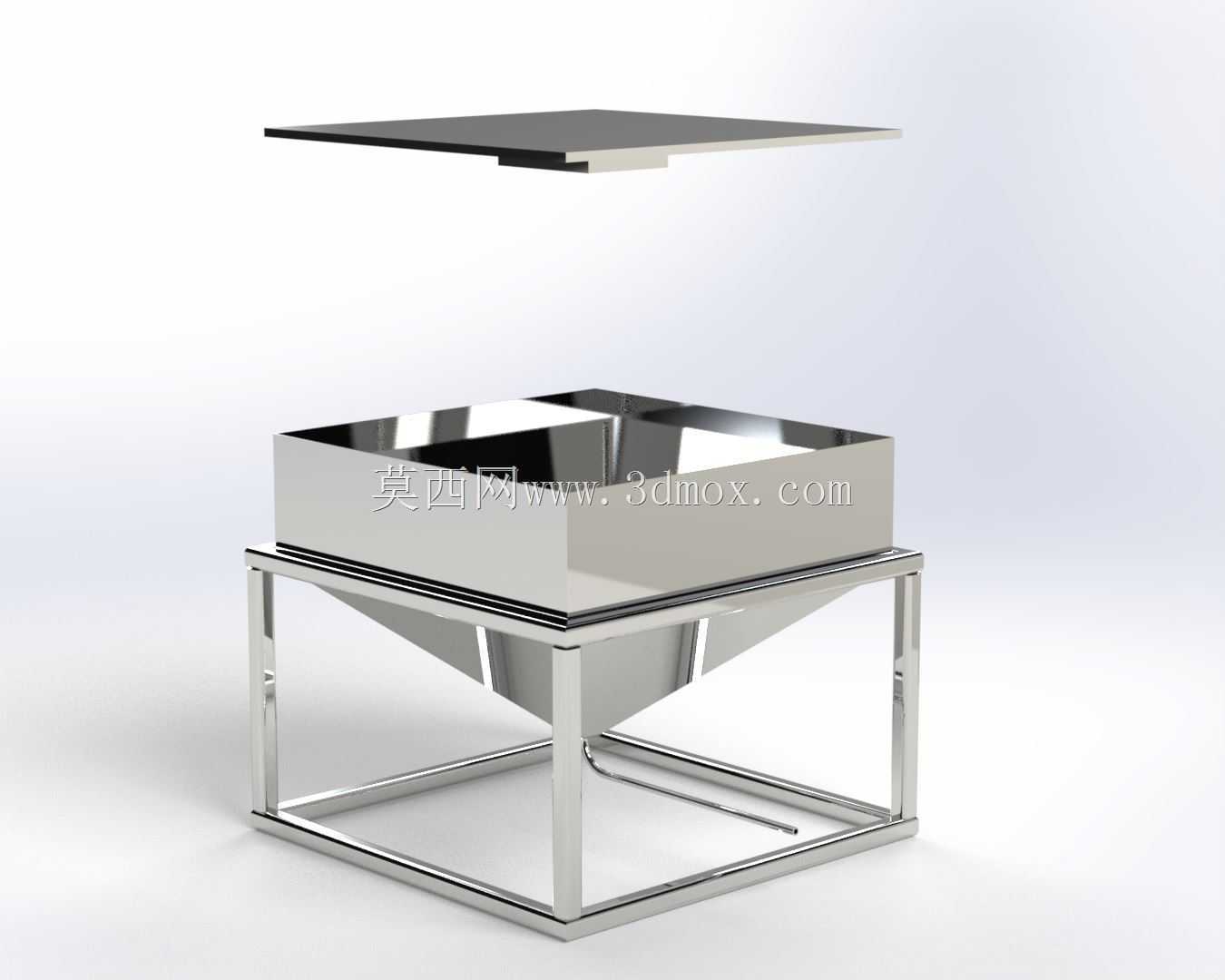

　　料斗整体采用镜面不锈钢材质制作，内壁抛光处理降低物料与壁面的摩擦阻力，减少物料挂壁概率，外壁同样做抛光处理，日常清洁维护方便，耐弱酸弱碱腐蚀，适配多数工业散料的接触要求。出料口尺寸可根据下游给料设备的进料口径调整，常规设计下出料口法兰采用标准方形法兰，可快速对接不同规格的软连接或硬管，无需额外制作过渡接头。设计过程中针对料斗满载工况做了结构强度校核，直筒段侧壁厚度根据容积大小匹配，满料状态下侧壁变形量控制在允许范围内，不会出现鼓胀变形问题，机架支腿的型材规格根据满载总重量选型，确保设备运行过程中无明显晃动，支腿底部可加装减震垫，降低给料设备运行时传递的振动。安装时需注意料斗整体的水平度调整，若水平偏差过大，会导致物料在锥段单侧堆积，

　　影响下料顺畅度，对于流动性极差的物料，可在锥段外壁加装振动电机或气碟辅助下料，该结构预留了相关附件的安装位置，无需二次改造即可加装。料斗的直筒段边长与整体高度可根据现场安装空间定制，常规规格下可适配每小时数吨的物料通过量，能够满足中小型生产线的储料给料需求，相比传统焊接料仓，该结构的模块化设计方便运输与现场组装，拆分后直筒段、锥段、机架可叠放运输，大幅降低物流成本，现场仅需通过螺栓连接即可完成组装，无需专业焊接人员操作。
