带外螺纹接口的塑料储水腔体结构设计

　　在小型工业流体循环、民用净水配套、小型换热机组补水这类场景里，这类带外螺纹接口的塑料储水腔体是很常见的功能部件，很多刚入行的结构设计师容易把这类部件当成简单的桶状结构来做，实际落地的时候经常会出现接口渗漏、腔体受压变形、安装对位不准的问题，做这个结构设计的时候，首先要明确它的实际使用边界：这类腔体大多是用在常压或者微正压的储水场景，工作压力一般不超过0.1MPa，介质多为常温清水或者低浓度水溶液，所以材质选型上优先考虑食品级或者工业级改性PP，兼顾耐腐蚀性和注塑成型的工艺性，不用盲目选成本更高的工程塑料。

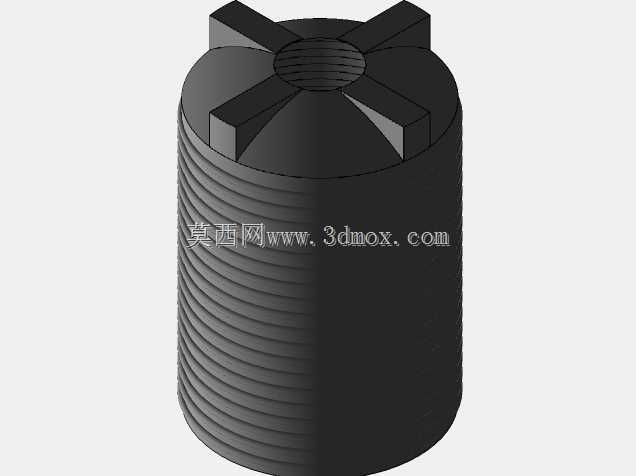

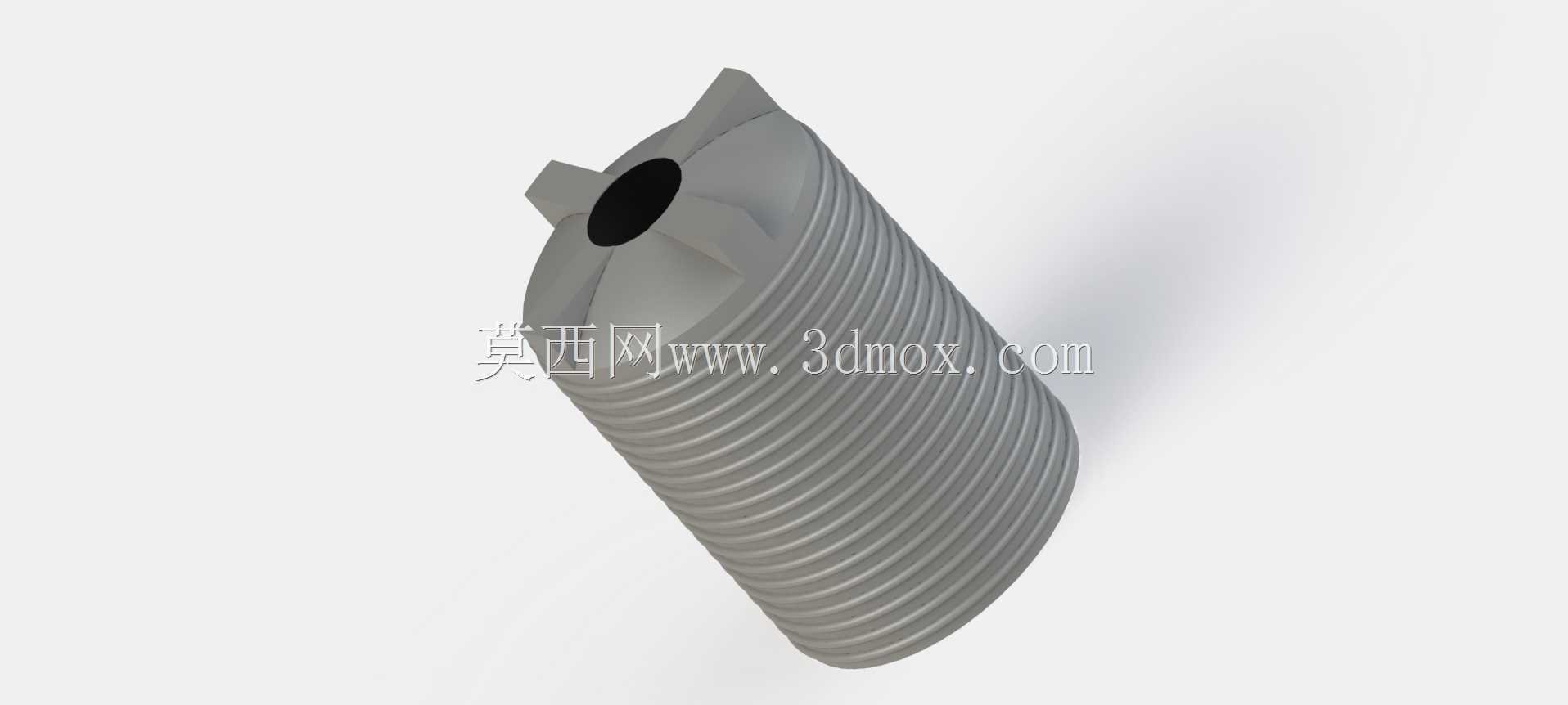

　　从结构本身来看，整个腔体采用圆柱型主体设计，不是随便选的形状：圆柱型壳体在承受内部静水压的时候，环向应力分布比方形腔体均匀很多，不需要额外加太多加强筋就能满足刚度要求，能有效控制壁厚，降低材料成本和注塑成型的周期。外表面的连续螺纹结构不是装饰，是直接用来和系统管路对接的安装接口，做螺纹参数的时候要匹配常用的管路螺纹标准，牙型角、螺距都要和常规水暖、工业管路的内螺纹配件适配，不需要额外加装转接头就能直接拧装，减少现场安装的密封点——毕竟多一个密封点位就多一个渗漏的风险点。

　　腔体端部的非对称凸耳结构，很多人一开始会忽略它的作用，这其实是安装定位和拧装受力的结构：现场安装的时候，不管是用管钳还是专用扳手，都可以卡在这几个凸耳位置施加扭矩，不会因为拧装的时候力直接作用在薄壁腔体上导致壳体开裂，同时凸耳的位置也做了限位设计，和安装基座上的卡槽对位之后，能防止腔体在长期水流震动、管路应力拉扯的时候出现跟转松动的问题。端部的进水/出水通孔做了倒角导向，一方面是安装管路的时候更容易对位插装，另一方面倒角位置可以预留O型圈的安装挤压空间，不用额外缠生料带就能实现端面密封，适配快装管路的使用需求。

　　做这个结构的建模逻辑的时候，要先把安装边界定死：首先是螺纹的大径、小径尺寸要和对接的管路通径匹配，不能出现通径缩颈的问题，不然会增加整个管路的流阻，影响循环效率；腔体的总长度要根据安装空间的预留尺寸来定，同时要考虑注塑成型的拔模角度，外螺纹部分的拔模斜度要控制在合理范围，不能因为拔模导致螺纹配合过松或者过紧；腔体的壁厚要均匀，整体壁厚差不能超过30%，不然注塑的时候容易出现缩痕、气泡，长期使用的时候也会因为内应力集中出现开裂问题。

　　实际应用里，这类储水腔体除了基础的储水功能，很多时候还会承担系统缓冲的作用：比如小型恒压供水系统里，它可以吸收水泵启停的时候产生的水锤冲击，避免压力波动导致传感器误判或者管路接头松动，所以在设计腔体端部结构的时候，特意把端盖和主体的过渡位置做了圆弧过渡，没有用直角衔接，就是为了分散水锤冲击带来的应力集中，避免长期交变应力下过渡位置出现疲劳裂纹。另外塑料材质本身的导热系数比金属低很多，用在小型换热系统的补水箱位置的时候，还能减少储水过程的热量散失，比同规格的金属腔体有更好的保温效果，不需要额外包覆保温层就能满足常温场景的使用要求。

　　建模的时候所有特征都是参数化的，不管是调整腔体的总长度来适配不同的储水容量需求，还是修改螺纹的规格来对接不同标准的管路，或者调整凸耳的尺寸来适配不同的安装工装，都可以直接通过修改特征参数来实现，不需要重新绘制整体结构，能大幅缩短衍生型号的设计周期。另外在做结构校验的时候，要重点校核螺纹根部的强度，因为拧装的时候扭矩应力和工作时的内压应力都会在螺纹根部叠加，这个位置是整个腔体最容易出现失效的点位，建模的时候特意在螺纹和主体衔接的位置做了小圆弧过渡，消除应力集中点，同时这个位置的壁厚比主体壁厚略厚15%左右，既不会造成材料浪费，又能满足强度要求。

　　很多设计师做这类储液部件的时候，容易把重点放在腔体内部的容积上，忽略安装接口的受力情况，实际现场失效的案例里，八成以上的问题都出在接口位置：要么是螺纹长度不够，拧入深度不足导致承压的时候脱开，要么是接口位置刚度不够，拧装的时候出现开裂，这个结构在设计的时候把螺纹的有效配合长度控制在螺纹大径的1.2倍左右，既保证足够的连接强度，又不会因为螺纹过长导致拧装阻力过大、安装效率低。同时端部的密封面做了平面度要求，平面度公差控制在0.1mm以内，保证和对接接头的密封面能完全贴合，不会因为密封面翘曲出现渗漏。
