工业汽轮机成套设备三维建模设计

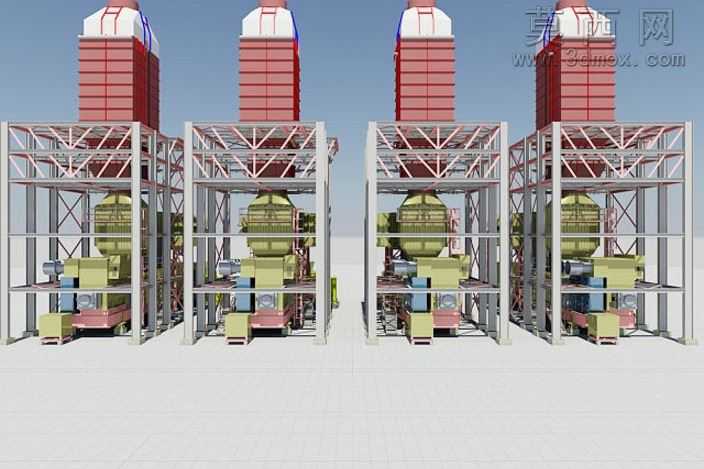

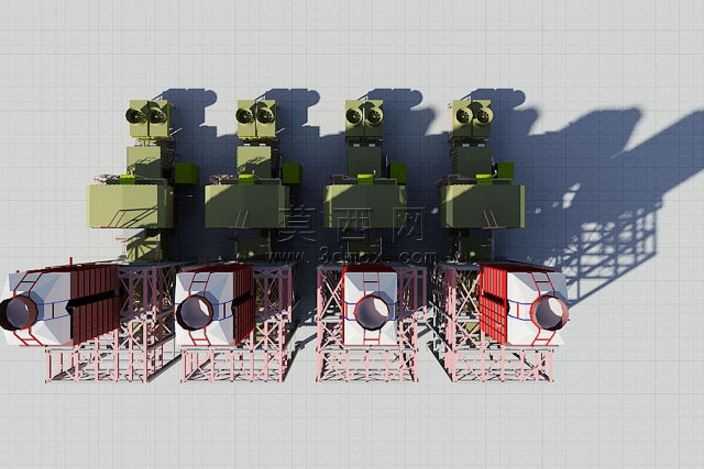

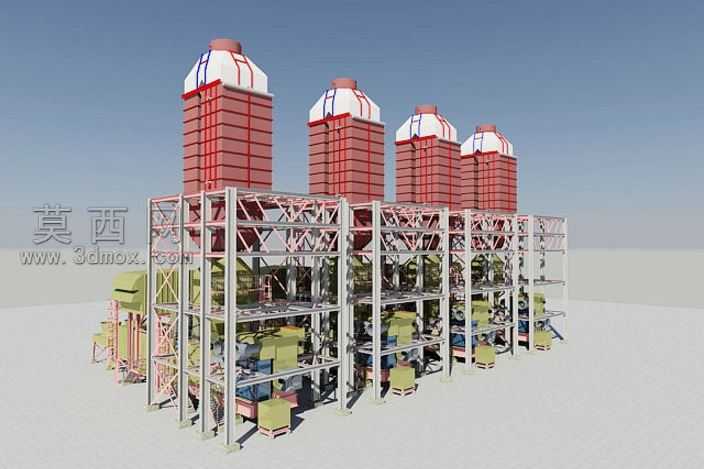

本作品为工业汽轮机成套设备的三维建模成果，建模过程依托主流三维设计软件完成，整体采用模块化建模思路，将整套机组拆分为主机本体、上部控制模组、支撑桁架、附属管线接口四个独立模块分别构建后完成总装配，确保各部件装配关系精准，干涉检查零报错。建模阶段严格参照工业汽轮机的实际结构比例，主机本体部分还原了汽缸的分段式结构，精准刻画了进汽腔室、排汽接口的曲面造型，对转子部分的叶轮、轴段做了等比例还原，同时保留了检修法兰、观察视窗等细节结构；上部控制模组还原了调节保安系统的箱体结构、仪表安装位、接线端口的布局，各部件的连接位置、安装尺寸均贴合实际工业设备的设计规范。支撑桁架部分采用参数化建模方式搭建，还原了桁架的格构式结构，精准复现了型钢的拼接节点、支撑斜撑的排布角度，同时对桁架底部的安装地脚、固定螺栓做了细节刻画，确保支撑结构的力学呈现符合实际承载逻辑。材质与渲染阶段，针对不同部件做了差异化材质调配：主机汽缸部分采用哑光金属材质，还原铸钢件的表面质感，通过粗糙度参数调整区分加工面与非加工面的视觉差异；上部控制箱体采用军绿色哑光涂装材质，还原工业设备的防护漆面效果，添加细微的漆面颗粒质感提升真实度；支撑桁架部分做了旧化金属材质处理，模拟钢结构长期使用后的轻微氧化质感，同时对管线接口部分做了亮面金属材质区分。渲染阶段采用三点布光方案，主光源模拟工业厂房顶光效果，添加柔和的环境闭塞阴影，精准呈现各部件的结构层次，同时通过环境贴图模拟厂房漫反射环境，让整体渲染效果贴近真实工业场景的视觉感受。整套模型结构完整，细节丰富，可用于工业动力设备的结构展示、教学演示、场景搭建等用途，各部件均保留独立建模历史，可根据需求单独拆分编辑，适配不同的使用场景需求。
