50毫米硬质合金机用铰刀三维设计

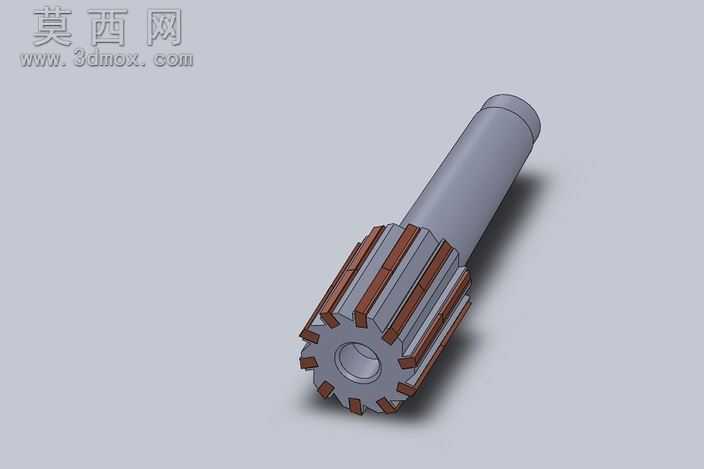

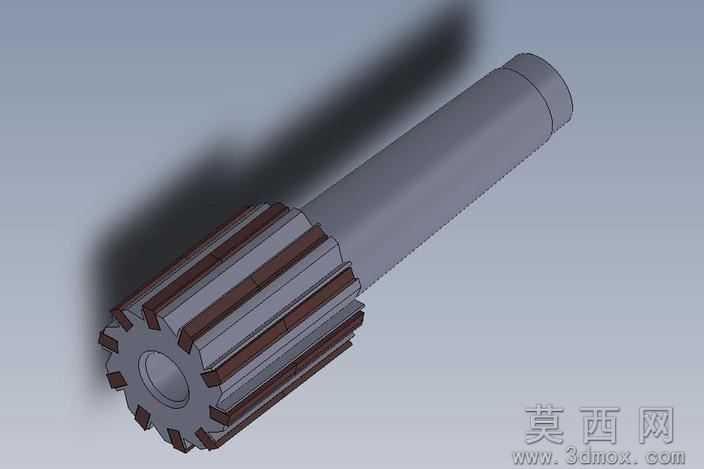

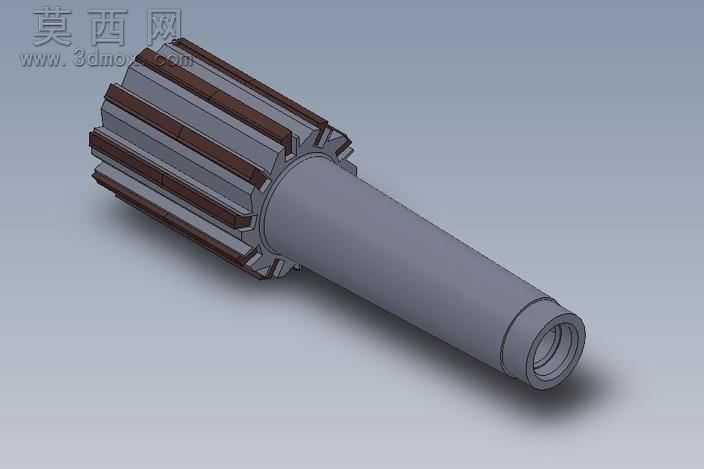

本模型为50毫米规格硬质合金机用铰刀的三维设计成果，建模阶段以机械加工刀具的实际生产参数为核心依据，先通过草图绘制完成锥柄、刀体、切削刃部的轮廓基准，采用旋转特征构建莫氏锥柄的主体结构，保证锥柄的锥度参数与机床装夹标准完全匹配，确保刀具装夹后的同轴度精度。刀体部分采用拉伸与阵列组合的特征构建方式，针对硬质合金刀片的安装槽位，通过切除拉伸精准定位每个槽位的角度、深度与轴向位置，保证周向均匀分布的8条切削刃具备一致的安装基准，避免因槽位偏差导致的切削跳动问题。材质设置阶段，将刀体基体部分赋予合金结构钢材质，调整表面粗糙度参数模拟调质处理后的金属质感，硬质合金刀片部分赋予钨钴类硬质合金材质，通过调整漫反射、高光参数区分刀片与刀体的材质差异，渲染阶段采用工作室环境光，添加柔和的地面阴影突出刀具的整体轮廓与刃部结构细节，清晰展现锥柄与刀体的过渡结构、刀片的焊接定位结构、刃部的分屑槽设计。结构设计上重点还原了铰刀的工作段与装夹段的衔接过渡，锥柄末端的扁尾结构完全按照标准尺寸建模，满足机床装夹时的扭矩传递需求，切削刃部的引导锥、校准部分、倒锥结构均通过精准的特征参数控制，校准部分的刃带宽度设置符合精加工铰孔的工艺要求，可有效保证铰削后孔的尺寸精度与表面粗糙度。设计过程中充分考虑硬质合金铰刀的实际使用场景，刀片与刀体的贴合面采用完全贴合的装配约束，模拟焊接式硬质合金刀具的实际连接状态，整体模型无多余特征，各部分结构比例协调，可用于刀具结构展示、加工工艺模拟、刀具教学演示等场景，建模过程中对刃口的微小倒角、刀体的退刀槽等细节结构均做了还原，保证模型与实物的结构一致性。
