带折叠式秸秆还田机具的大马力轮式拖拉机

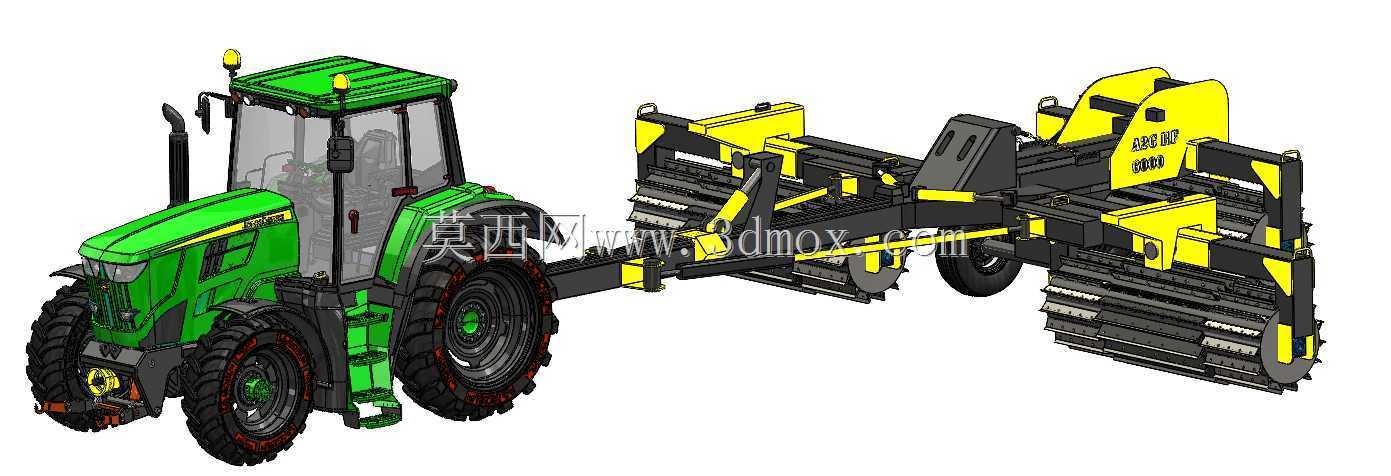

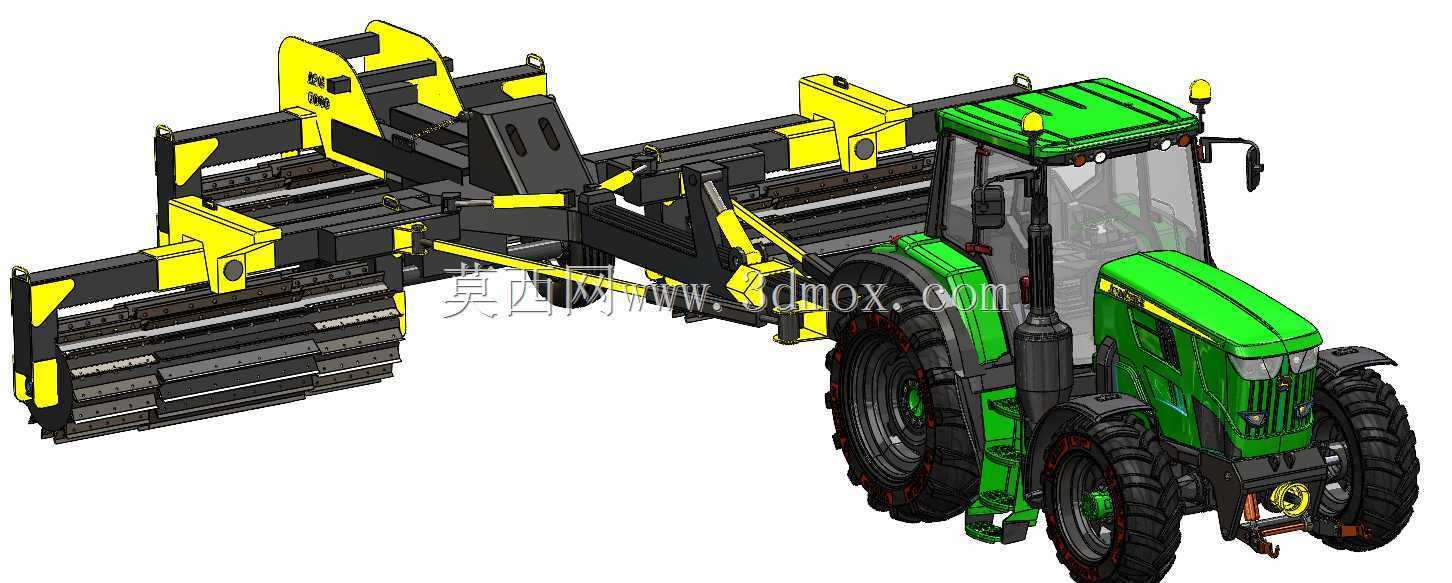

　　这套带折叠式秸秆还田机具的大马力轮式拖拉机，主要面向大田块的秸秆处理、播前地表整理作业场景，适配东北、华北等区域的规模化种植地块，能在玉米、小麦等作物收获后直接进地完成秸秆粉碎还田工序，也可搭配不同挂接装置完成浅旋、灭茬等配套作业，解决传统小马力机具作业效率低、幅宽不足导致的作业折返次数多、压地严重的问题。从结构设计来看，拖拉机本体采用了大马力轮式底盘的常规布局，驾驶室设置在整机中部靠前位置，四周采用大面积钢化玻璃保障作业视野，顶部预留了警示灯安装位，前后轮均采用大花纹农业专用轮胎，后轮直径大于前轮，配合四驱传动结构，能在泥泞、留茬较高的地块获得足够附着力，避免作业时打滑陷车。后部挂接的折叠式秸秆还田机具，采用了牵引式挂接结构，

　　而非传统的三点悬挂，这种设计能让机具自身重量更多由配套的支撑轮承担，减少拖拉机后悬挂的负载，适配更大幅宽的作业部件，同时在道路转场时可以将两侧的作业单元向上折叠，缩小整机通行宽度，满足乡村道路的通行限宽要求。机具的核心作业部件为带粉碎刀的辊轴，单根辊轴直径达到600mm，带刀辊的作业直径为830mm，单组刀辊上布置了96把粉碎刀片，作业时辊轴高速旋转，将地表站立的秸秆、根茬全部切削粉碎，均匀抛撒在地表，配合后部的整平部件，能让粉碎后的秸秆均匀覆盖地表，避免局部堆积影响后续播种作业。整机展开作业时总长度达到7300mm，其中拖拉机本体长度约2700mm，挂接的机具作业幅宽达到6700mm，单根作业辊的长度为2700mm，

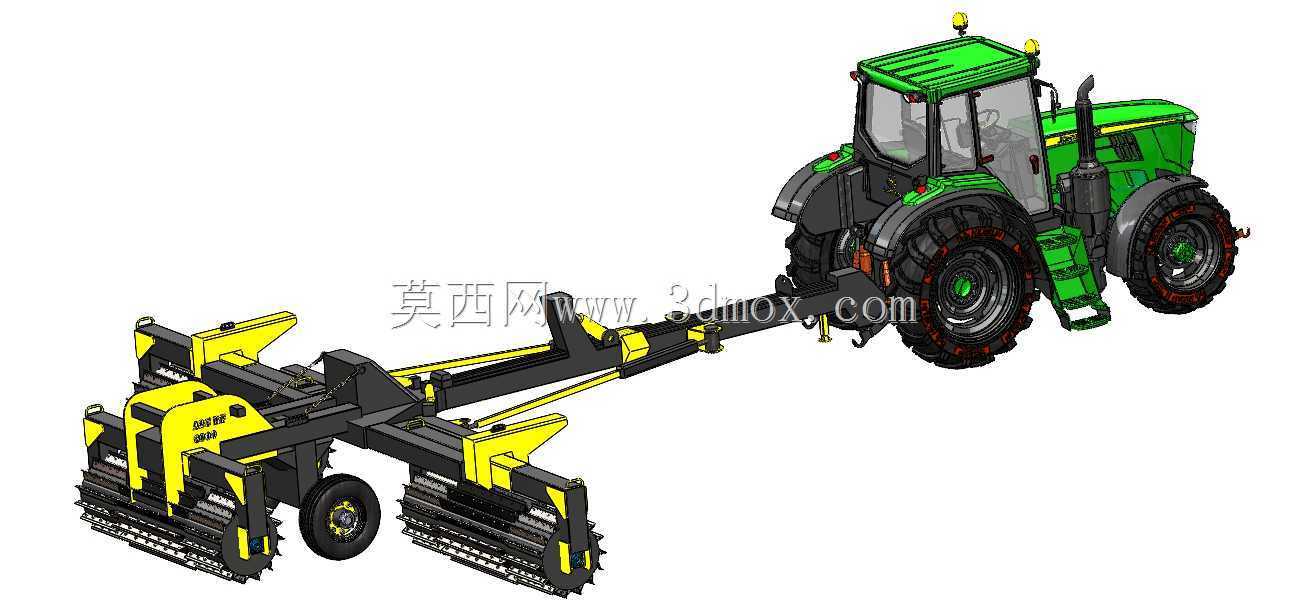

　　折叠状态下机具宽度可收缩至2.5米以内，满足常规道路通行要求。整机作业状态总重量约4500kg，后部牵引部位的最大承载拉力达到2100N，配套动力为110马力的柴油发动机，轮胎规格为400/60x15.5的农业专用轮胎，能在作业时提供足够的抓地力，同时减少对土壤的压实程度。在设计思路上，这套设备优先考虑了大田块的作业效率，大幅宽的作业部件能让单次作业覆盖宽度达到6.7米，相比传统2米左右幅宽的还田机，作业效率提升2倍以上，折叠式的结构设计解决了大幅宽机具转场困难的问题，不需要额外的运输车辆就能完成跨地块转场。挂接结构采用了可调节长度的牵引架，能根据不同地块的作业需求调整拖拉机与机具之间的距离，避免转弯时机具与拖拉机后轮发生干涉，同时牵引架上设置了传动万向轴，将拖拉机后输出轴的动力传递到机具的齿轮箱，带动各个刀辊同步旋转，传动路径短，动力损耗小。机具两侧的支撑轮高度可以调节，以此控制粉碎刀辊距离地表的高度，适配不同留茬高度的地块作业需求，当需要进行浅旋作业时，可以调低支撑轮高度，让刀辊切入表层土壤，完成秸秆粉碎与表层土壤旋耕的联合作业，减少后续的作业工序。从安装边界来看，拖拉机后部的牵引接口需要符合标准农用牵引销尺寸，后输出轴的转速需要匹配机具齿轮箱的额定输入转速，挂接时需要保证牵引架处于水平状态，避免传动万向轴夹角过大导致的传动抖动、部件磨损加快问题。折叠机构采用液压驱动，直接接入拖拉机的液压输出回路，不需要额外加装液压动力单元，

　　驾驶员在驾驶室内就能完成机具的折叠与展开操作，不需要下车手动操作，转场作业的切换时间不超过2分钟。机具的刀片采用螺栓固定在刀座上，磨损后可以单独更换，不需要整体更换辊轴，降低后期的使用维护成本，各个旋转部位都设置了密封式轴承座，能阻挡田间的尘土、秸秆碎屑进入轴承内部，延长部件的使用寿命。在实际作业过程中，这套设备能适应含水率在15%-30%之间的地块，当秸秆含水率过高时，可以适当降低作业前进速度，保证秸秆粉碎长度符合还田要求，避免长秸秆缠绕刀辊影响作业效率。整机的重心分布经过优化，作业时牵引架的受力均匀，不会出现拖拉机后部翘头的问题，道路行驶时折叠后的机具重心位于牵引架中心线上，不会出现偏摆影响行驶稳定性。
