集成犁播喷功能的多用途农用作业设备

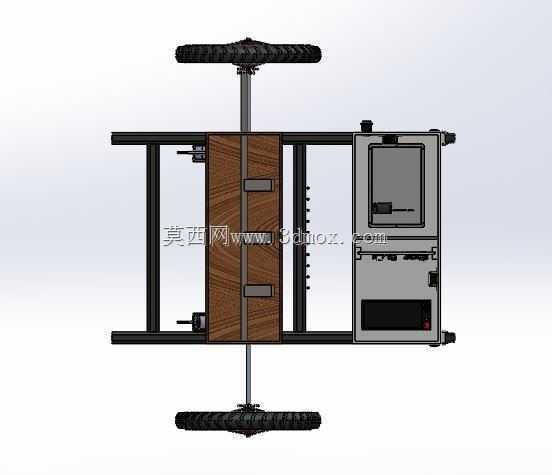

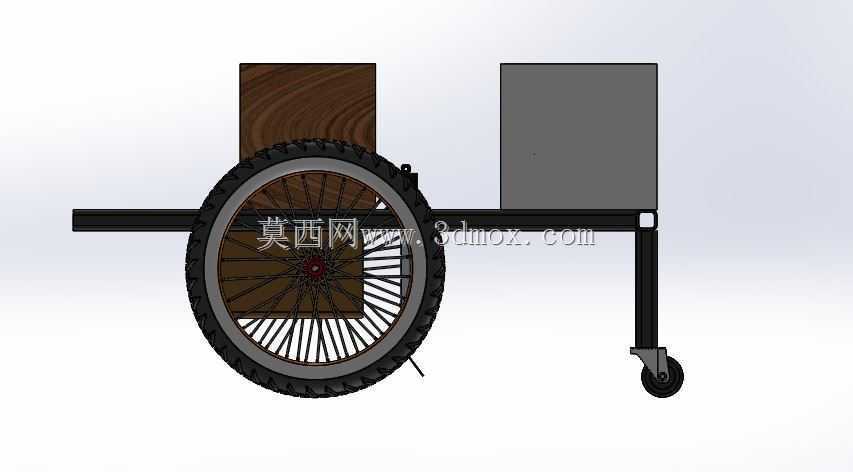

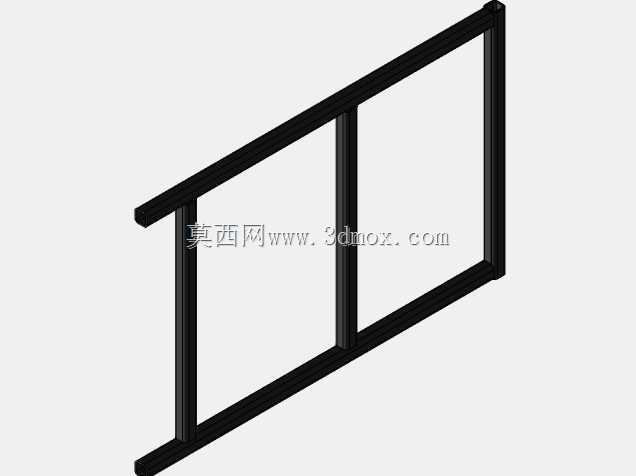

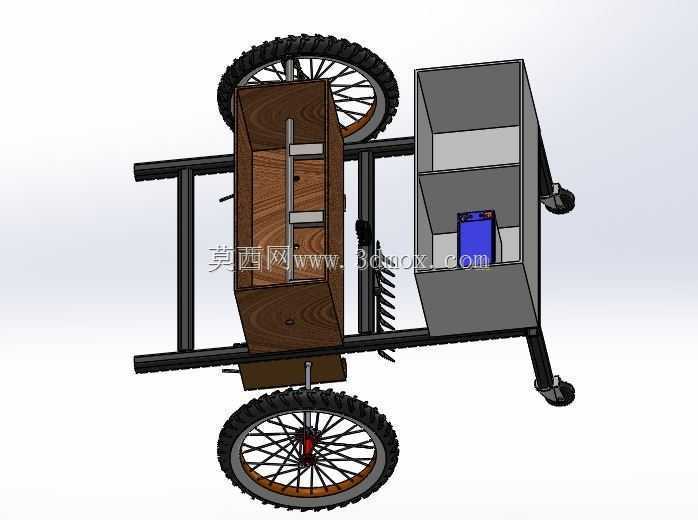

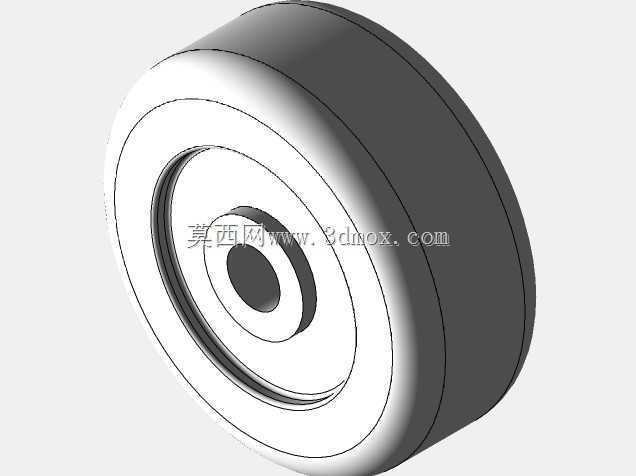

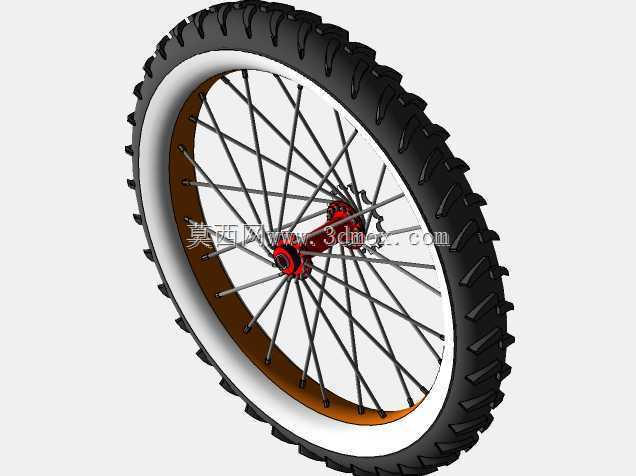

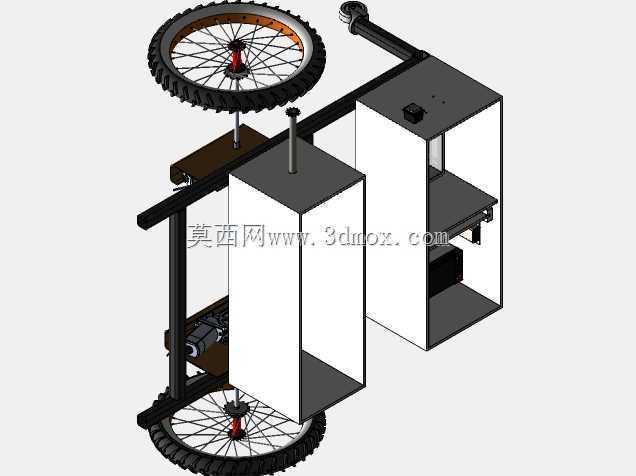

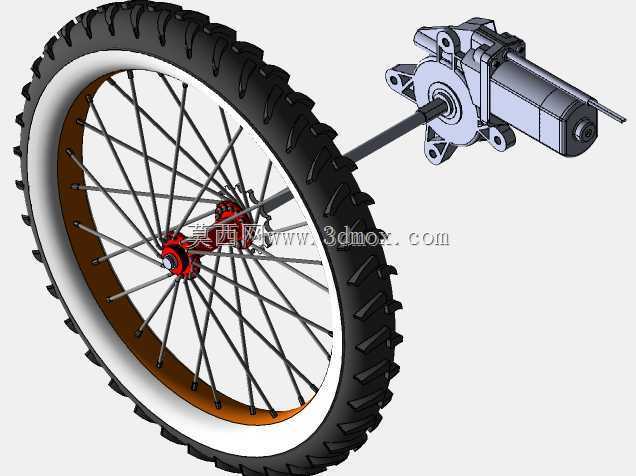

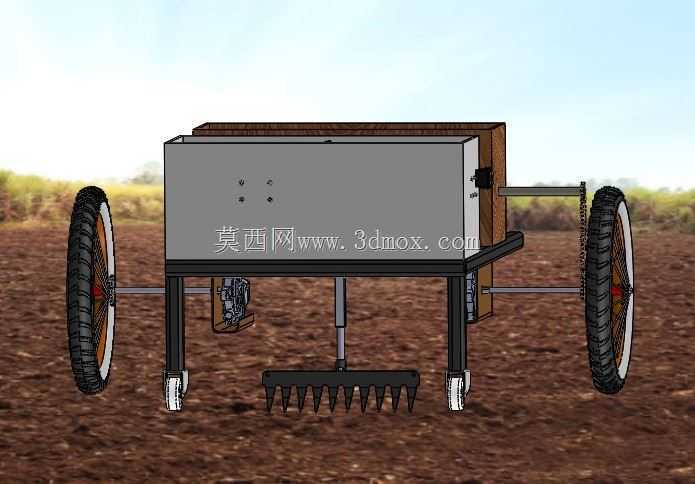

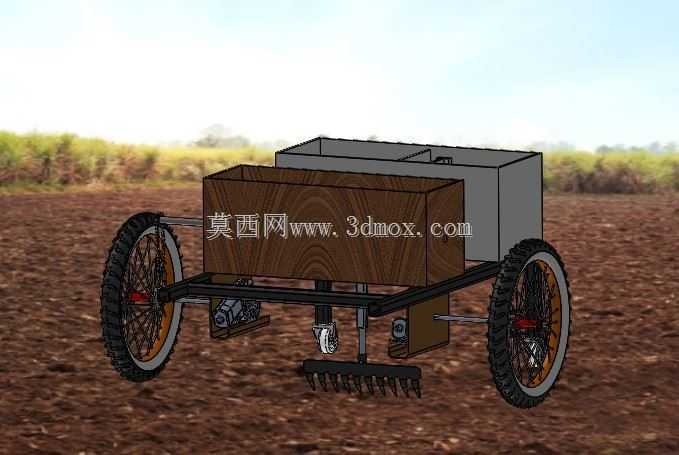

　　丘陵山地零散地块、设施农业大棚内的耕作场景，长期受限于大型农机无法进入、单一功能机具换型效率低的痛点，这款集成三类作业功能的农用设备，正是瞄准这类小地块复合作业需求开发的行走式作业原型。从结构布局来看，整机采用双轮行走支撑加后置辅助支撑轮的架构，行走轮选用辐条式充气轮结构，轮缘宽度适配松软耕地的通过性要求，避免作业时出现轮陷打滑的问题；机架主体采用矩形钢管焊接成型，作为所有功能模块的安装基体，钢管截面选型兼顾结构刚性与整机重量控制，避免过重导致土壤过度压实影响作物出苗。

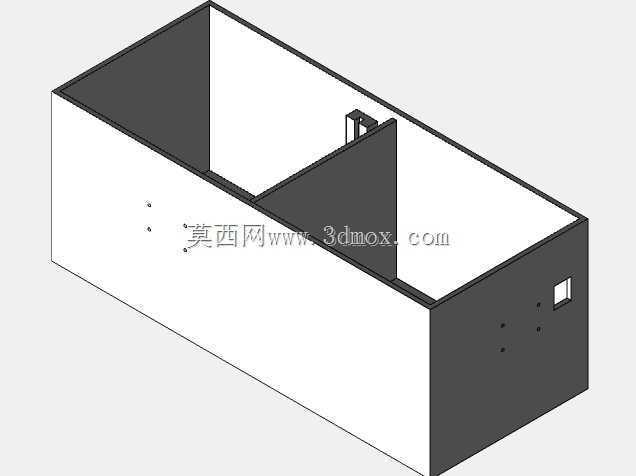

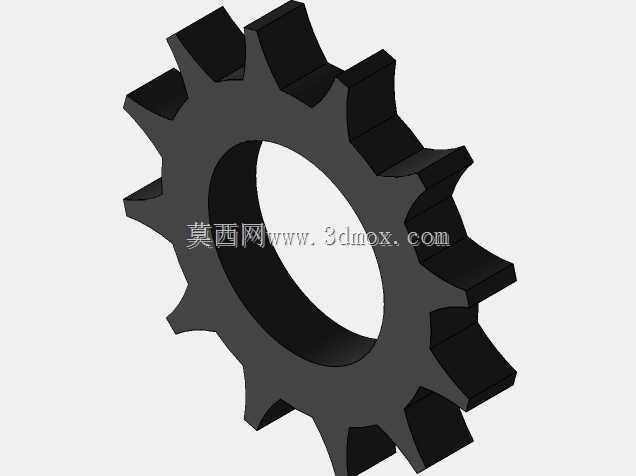

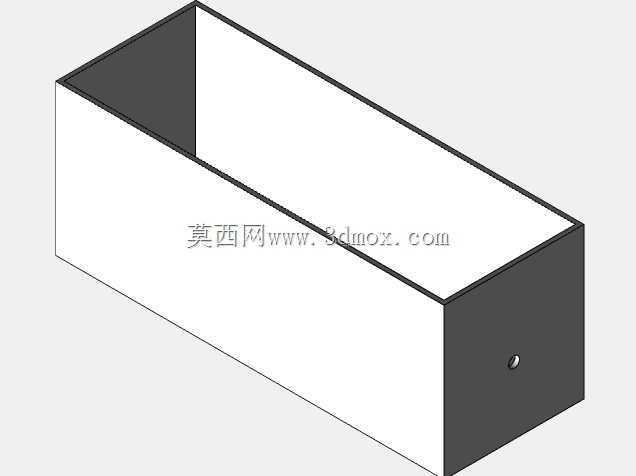

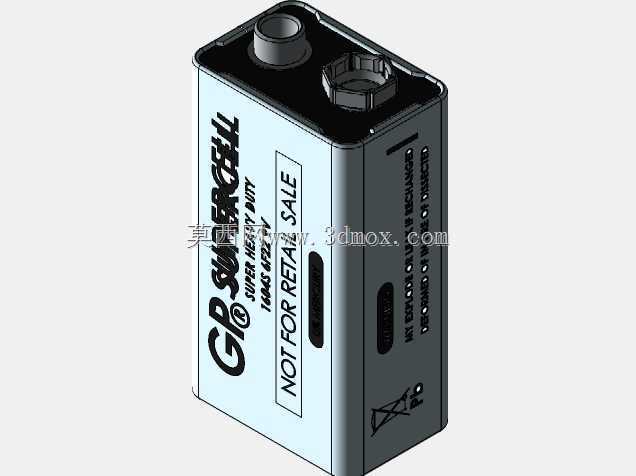

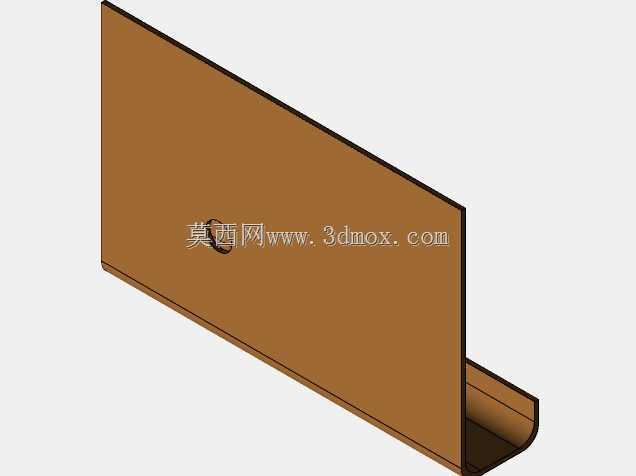

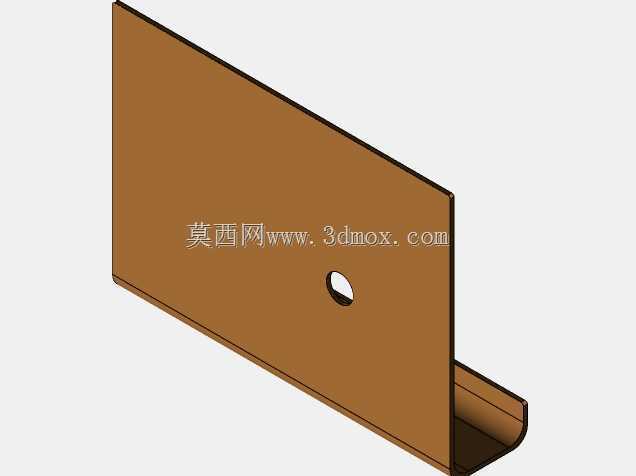

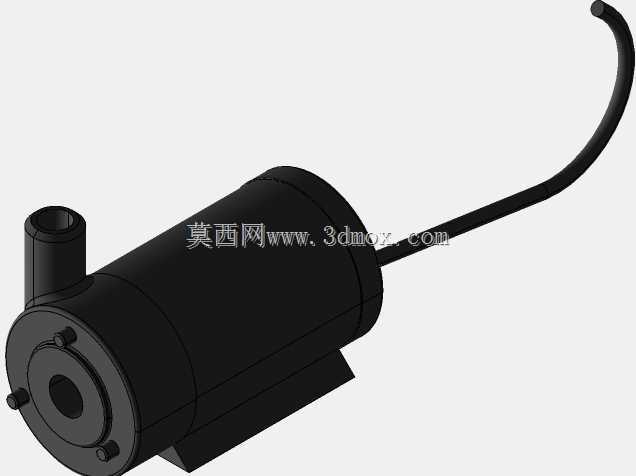

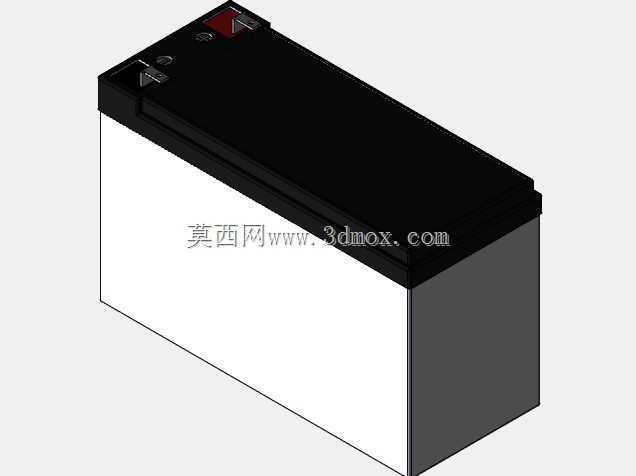

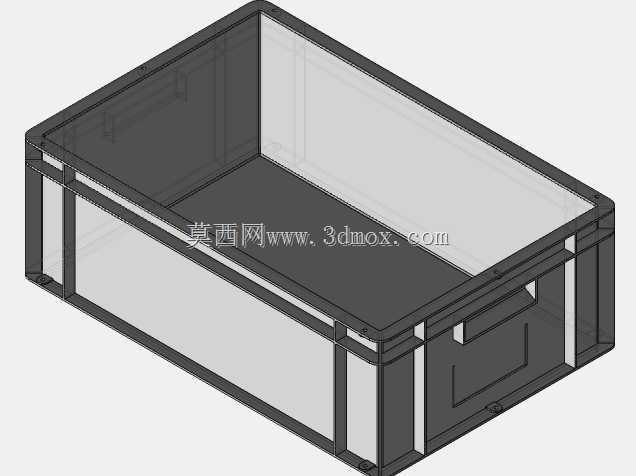

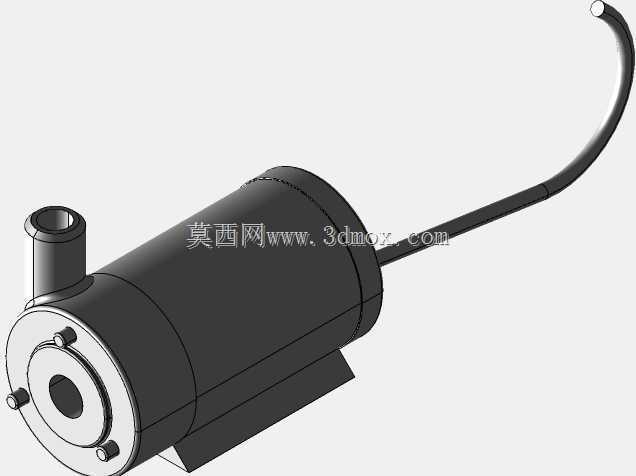

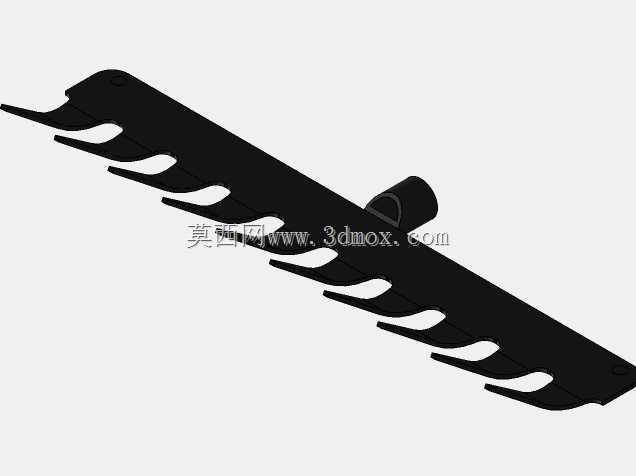

　　功能模块的排布完全顺着作业行进方向设置，最前端为犁地作业组件，采用多组曲面犁刀错落安装的结构，犁刀入土角度可通过侧边的调节螺杆进行微调，适配不同土壤黏度、不同耕深要求的作业场景，犁刀后方配套设置碎土栅条，可将犁起的大土块初步破碎，减少后续播种环节的土壤阻力。中部为播种作业单元，采用分格种箱结构，种箱内部设置定量排种轮，排种间隙可根据不同作物的籽粒大小进行调整，能够满足小麦、玉米、豆类等不同旱作作物的播种需求，种箱下方对应设置导种管，可将种子精准送入犁刀开出的种沟内，配套的覆土板在播种后自动完成覆土作业，无需额外人工跟进。后部为喷洒作业模块，设置独立的储液箱体，箱体内部预留电池安装位，可为液泵提供动力支持，喷洒管路沿机架侧边排布，末端安装雾化喷头，可根据作业需求切换喷洒模式，既可以在播种后喷洒封闭除草剂，也可以在作物生长期进行叶面肥、病虫害药剂的喷施作业，喷头高度可通过支架调节，适配不同生长期的作物高度要求。

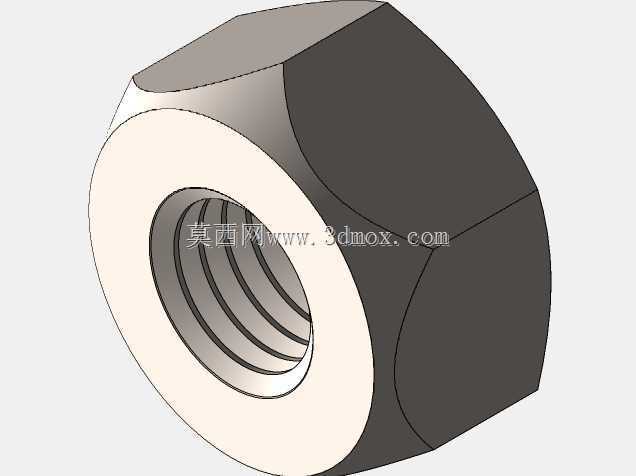

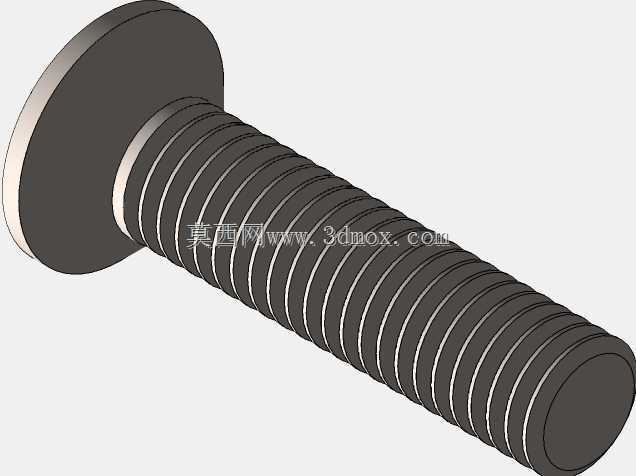

　　从安装边界来看，整机宽度控制在1.2米以内，长度不超过2.2米，高度低于1.1米，完全满足大棚内作业、山地窄路通行的尺寸要求，各功能模块均采用螺栓快装结构固定在主机架上，可根据实际作业需求单独拆卸某一模块，比如仅需要喷药作业时，可快速拆除犁地与播种组件，降低整机负载提升续航；仅需要耕地作业时，可拆除储液箱与播种单元，减少不必要的重量消耗。行走轮的轮距设置为可调节结构，调节范围覆盖0.8米到1.1米，可匹配不同地区的垄作种植行距要求，避免作业时碾压垄台损伤作物。

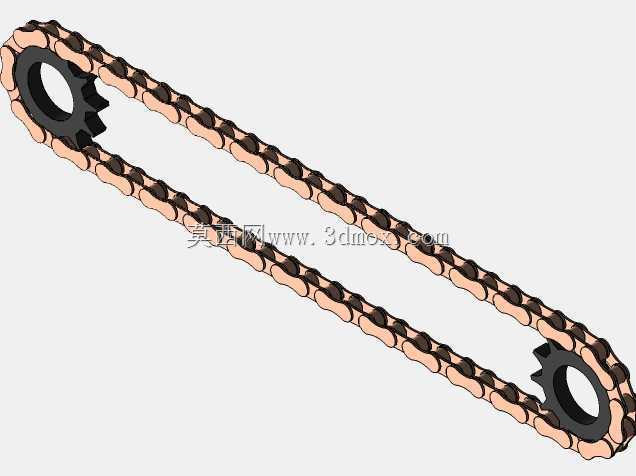

　　设计过程中充分考虑了农用场景的维护便利性，所有传动节点均采用防尘密封结构，避免田间尘土进入磨损传动件，外露的管路、线路均采用卡扣固定在机架内侧，防止作业过程中被秸秆、杂草勾扯造成损坏。储液箱采用耐腐材质制作，可兼容常规农药、液态肥料的存储要求，箱体底部设置排污口，方便作业完成后排空残液进行清洗。种箱采用倾斜底板设计，可保证种子依靠自重顺利滑落到排种轮位置，避免出现种箱内种子残留、空穴漏播的问题。犁刀选用耐磨合金钢材质，刃口做淬火处理，可应对砂石较多的土壤作业场景，减少刃口磨损后的换件频率。

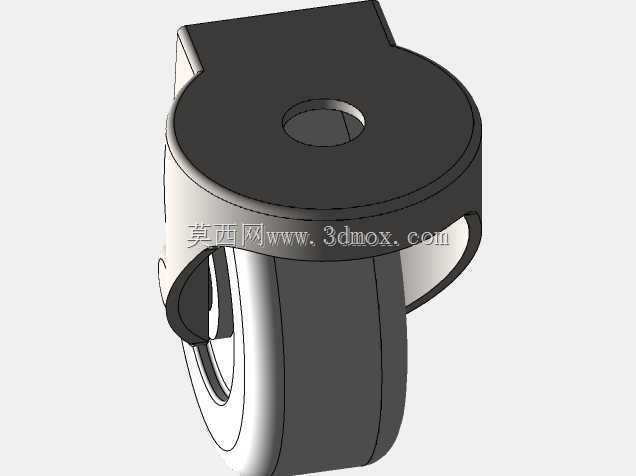

　　不同于传统单一功能农机需要多次进地作业的模式，这款设备可一次进地同步完成犁地、播种、覆土、喷药四道工序，大幅减少小地块作业的进地次数，降低对土壤结构的破坏，同时减少农户的作业时间与劳动强度。辅助支撑轮设置在机架后侧，可在设备转向、停靠时提供稳定支撑，避免设备侧翻，支撑轮高度可调节，可配合犁地深度的调整，保证整机作业时的水平姿态，避免出现耕深不一致、播种深度不均的问题。整机的重心经过配平设计，满载种子、药液的状态下，重心落在两轮中轴线附近，无论是平地行走还是坡地作业都能保持较好的稳定性，不会出现前倾后仰的问题。
