3吨载重农用运输拖车结构设计

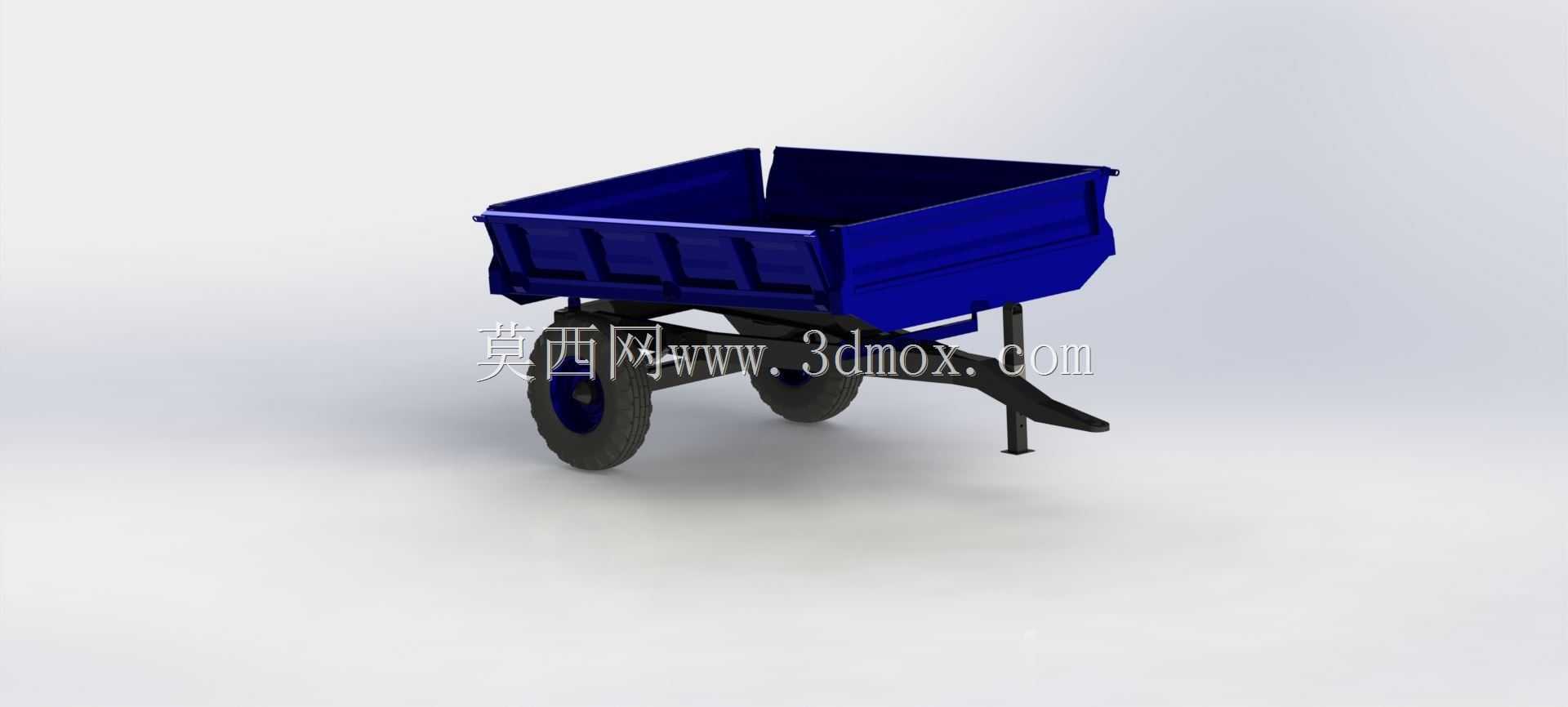

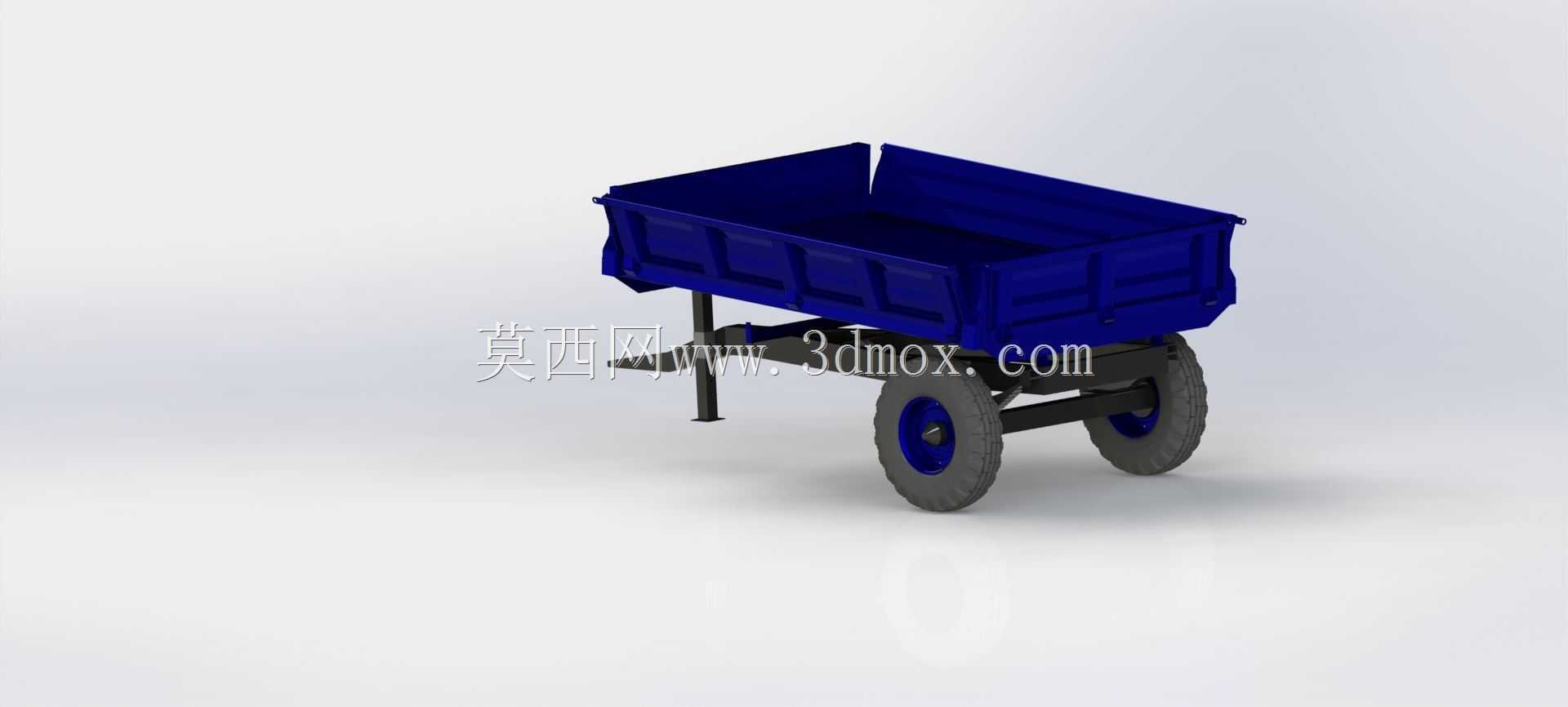

　　这款3吨级拖车的三维结构设计，核心围绕丘陵、平原地带农用物资转运场景展开，适配多数中小马力轮式拖拉机的后牵引接口，可完成粮食、砂石、有机肥、农用建材等散料或整箱物资的短距离转运作业，也可在小型工地、厂区内部承担零散物料的周转任务。设计阶段首先明确了3吨额定载重下的受力边界，牵引架采用矩形钢管焊接结构，牵引销位置做了加厚衬套处理，避免长期拖拽作业出现销孔磨损变形，牵引架与货厢底盘的连接位置设置了可摆动的铰接结构，允许行驶过程中货厢随路面起伏产生一定角度的上下摆动，减少非铺装路面行驶时的刚性冲击传递到货厢结构上。货厢部分采用U型整体冲压侧板搭配加厚底板的结构，相比传统直角拼接货厢，U型侧板在散料卸载时不易出现边角积料，

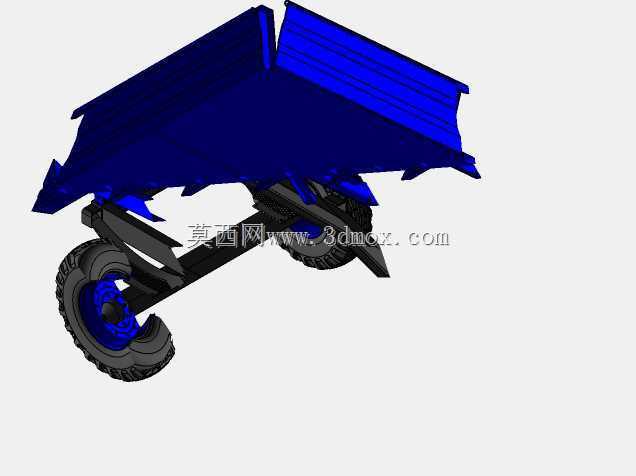

　　同时侧板的冲压加强筋结构可在不额外增加板材厚度的前提下提升货厢整体抗变形能力，额定载重下货厢底板的最大挠度控制在3mm以内，避免长期重载出现底板凹陷变形。行走系统采用双后轮单轴布局，轮距匹配常见农用拖拉机的后轮轮距参数，行驶过程中可沿着拖拉机轮辙行进，降低松软农田、泥泞路面的行驶阻力，轮轴与底盘之间采用钢板弹簧减震结构，过滤路面颠簸带来的冲击，避免易碎物资运输过程中因颠簸出现破损，轮胎选用深花纹农用载重轮胎，胎面花纹深度18mm，在泥泞、松软路面具备足够的抓地力，减少打滑陷车概率。支撑结构设置在牵引架前端，采用可翻转的机械式支腿，拖车与拖拉机分离时，支腿落下可保持拖车水平停放，避免牵引头下沉触地，支腿底部设置了加大的支撑脚垫，

　　在松软地面停放时可降低接地比压，防止支腿下陷。卸载结构适配拖拉机后液压输出接口，货厢可绕后铰接轴完成最大45度的举升翻转，散料卸载时可依靠重力完全卸净，无需人工清理边角余料，举升铰点位置做了耐磨衬套处理，长期翻转作业无需频繁更换铰接部件。整体外形尺寸控制在适配乡村道路通行的范围内，货厢内部有效容积约2.4立方米，可满足常规农用散料的单次转运量需求，整车宽度不超过1.6米，可顺利通过多数乡村机耕道、田间便道，牵引架长度预留了足够的转向间隙，拖拉机全角度转向时不会出现牵引架与拖拉机后轮干涉的情况。建模过程中对所有焊接位置做了焊缝示意，关键受力位置的板材厚度、型材规格都做了参数化设置，后续可根据实际载重需求调整板材厚度参数快速衍生不同载重等级的拖车型号，所有装配位置都预留了标准件安装孔位，可直接对接生产环节的下料、焊接工艺，无需二次调整孔位位置。
