矿山砂石料场用脱水筛分设备结构

　　在砂石骨料生产、矿山选矿、煤泥回收这类湿法物料处理工况里，物料经洗选后携带的水分如果不做脱除，不仅会增加后续转运的负载，还会导致成品料含水率超标，达不到商混、筑路等场景的用料标准，这类工况里脱水筛是核心的末端处理设备。这套设备的设计首先围绕高频振动脱水的核心逻辑展开，双振动电机对称布置在筛箱上部的激振器安装位，两台电机反向同步运转时，偏心块产生的激振力会沿筛面法向形成高频直线振动，让筛面上的物料层持续处于松散跳跃状态，颗粒间的游离水会在振动作用下透过筛网排出，实现固液两相的快速分离。从结构布局来看，筛箱整体采用倾斜安装的设计，筛面倾角控制在5度左右，既可以保证物料在振动作用下沿出料端匀速前进，避免物料堆积堵网，

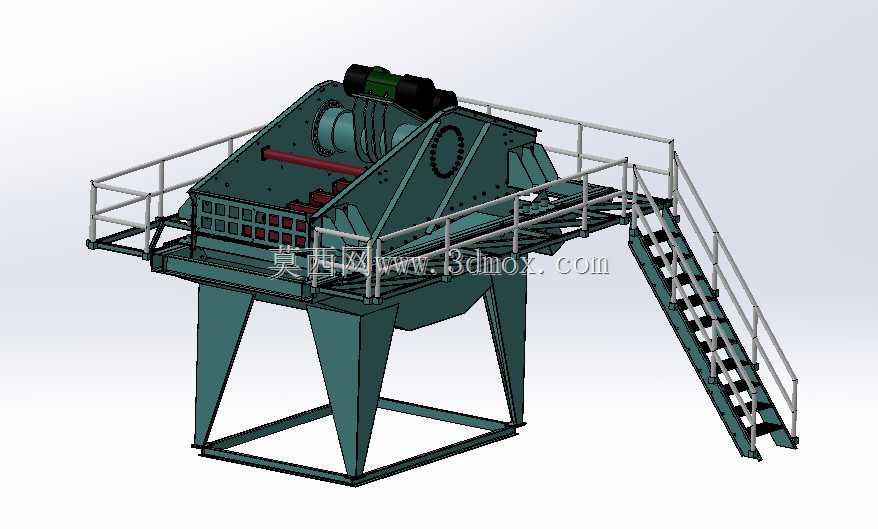

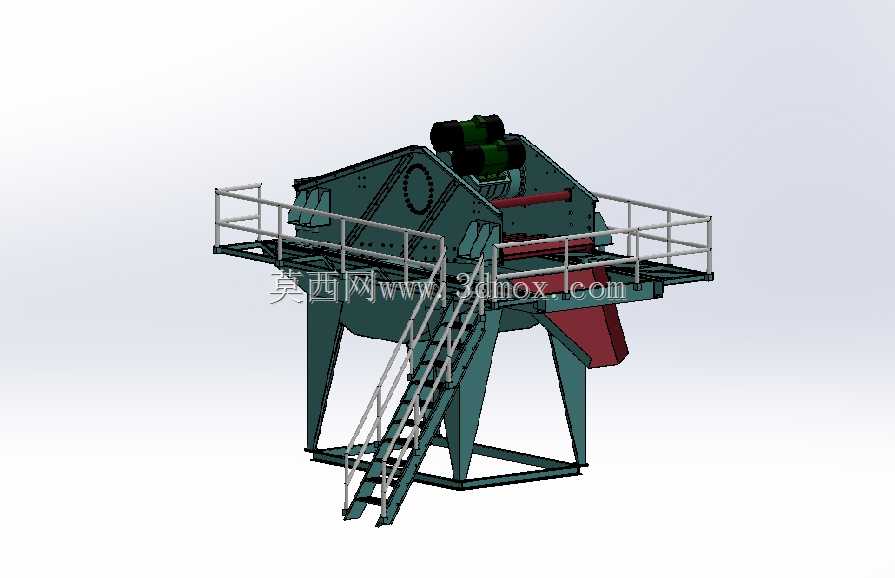

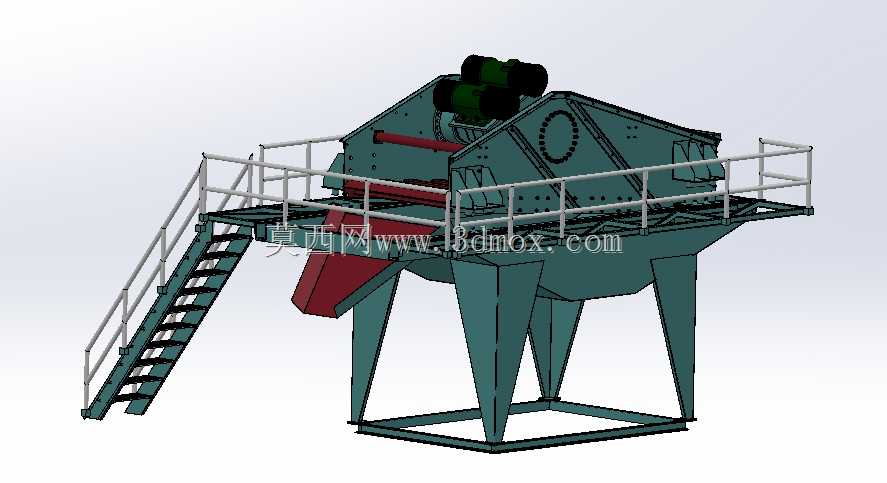

　　又能让透筛的水流快速向筛下集水槽汇集，不会在筛面形成积液。设备两侧设置了带防护栏杆的操作检修平台，配套的斜梯踏步做了防滑处理，平台宽度预留了单人携带检修工具通行的空间，日常更换筛网、检查激振器螺栓紧固状态时，操作人员可以在平台上完成作业，不需要额外搭设临时架体，适配现场连续生产的运维需求。筛箱的支撑结构采用四组弹性支座连接到底部的机架上，橡胶弹簧作为隔振元件，既可以把筛箱的振动幅度控制在合理区间，保证筛分脱水效率，又能阻断振动向基础传递，降低设备运行时对地面的冲击，不需要做过于厚重的混凝土基础，现场安装时只要保证基础平面的水平度误差控制在千分之二以内，就能满足设备的运行要求。设备的进料端设置了缓冲接料段，

　　洗选后的物料从溜槽进入筛面时，首先落在带耐磨衬板的缓冲区域，避免高速下落的物料直接冲击筛网，延长筛网的使用寿命；筛网采用模块化的拼装结构，每块筛板通过压条和螺栓固定在筛箱的横梁上，磨损后可以单独更换对应区域的筛板，不需要整体更换筛面，降低运维备件成本。出料端设置了导料溜槽，脱水完成的成品物料沿溜槽汇集到出料皮带机上，筛下排出的含细颗粒废水则通过筛箱下方的集水斗汇集，进入后续的细砂回收或者污水处理环节，避免跑砂造成的物料损耗和现场环境污染。从安装边界来看，设备整体的长宽高尺寸适配常规时产100-200吨砂石生产线的配套需求，进料口的高度可以和前端洗砂机的出料溜槽做匹配对接，不需要额外增加过多的转接溜槽，减少物料转运过程中的落差磨损；

　　两侧操作平台的外沿距离设备主体的宽度预留了安全操作距离，现场布置时不需要在设备周边预留过宽的检修通道，节省车间或者料场的占地空间。设计过程中对筛箱的侧板做了加强筋处理，因为高频振动工况下，侧板的焊缝位置容易出现应力集中开裂的问题，在激振器安装位、筛箱横梁连接位置都加焊了加强板，提升整体结构的抗疲劳强度；机架的支腿采用型钢焊接成三角支撑结构，保证整体稳定性的同时，减少钢材的用量，控制设备整体重量。设备的振动参数匹配上，激振力的大小可以通过调整偏心块的配重块数量来调节，针对不同粒径、不同含泥量的物料，可以灵活调整振动强度，比如处理粗粒径砂石时可以适当降低激振力，减少筛网磨损，处理细颗粒煤泥或者尾砂时可以调高激振力，保证脱水后物料的含水率达标。日常运行过程中，需要定期检查振动电机的轴承温度、支撑弹簧的磨损情况、筛网的张紧度，这些常规检查都可以在侧面的检修平台上完成，不需要停机进入设备内部，提升运维的便捷性。
