穴盘苗木基质抓取移栽秧苗爪结构

　　这款秧苗爪主要应用于设施农业穴盘育苗的自动化移栽作业环节，适配全自动蔬菜、花卉育苗移栽流水线，可直接安装在移栽机的末端执行器安装位，替代人工完成穴盘内带基质秧苗的抓取、转移、投放动作，解决人工取苗效率低、伤苗率高、基质散坨率高的痛点。从实际作业场景来看，国内主流蔬菜穴盘多为72孔、128孔规格，单孔基质块尺寸在30mm-50mm区间，这款秧苗爪的爪指开合行程完全覆盖该尺寸范围，安装法兰采用标准步进电机安装孔位，可直接配套42/57系列步进电机驱动，无需额外加工转接板，安装边界预留了传感器安装位，可加装光电传感器检测爪指开合位置、基质块夹持状态，适配PLC控制的自动化移栽产线。

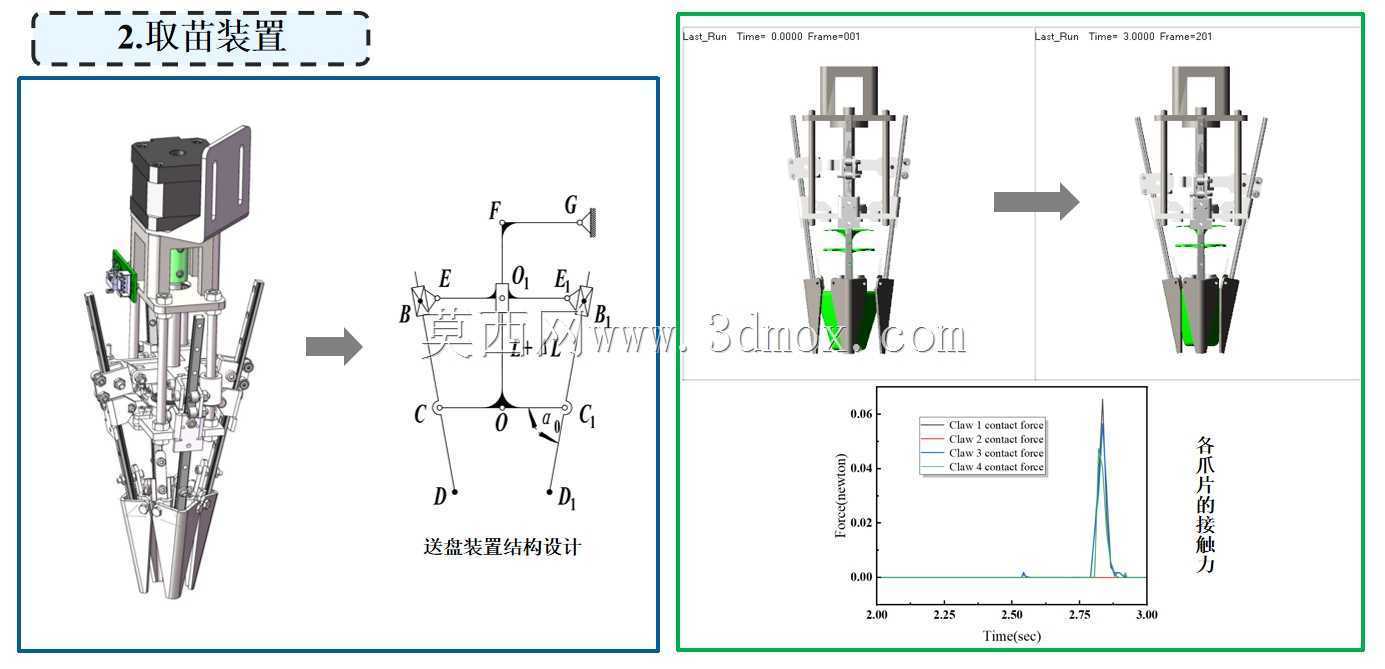

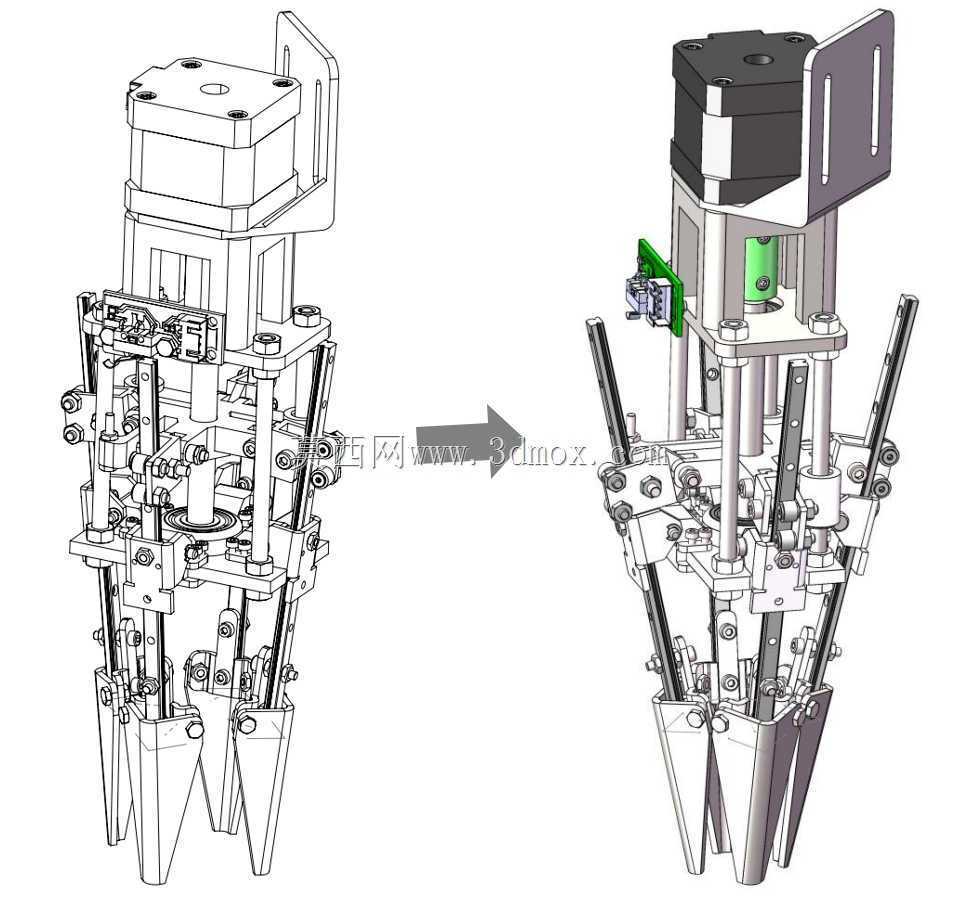

　　设计思路上，这款秧苗爪采用多爪指同步收拢的夹持结构，摒弃了传统插针式取苗机构易伤苗茎、基质易散落的缺陷，爪指末端做了楔形收口设计，插入基质块时可减少对基质的切削破坏，收拢时沿基质块锥形外壁均匀施力，夹持力通过上部的弹性缓冲结构调节，可根据不同作物基质的紧实度、秧苗苗龄调整夹持行程，避免夹碎基质块或者夹伤秧苗茎秆。上部的驱动集成结构将电机、传动连杆、导向轴全部整合在立式安装架内，整体结构紧凑，横向安装尺寸控制在120mm以内，可在多工位移栽机上并排布置多组爪体，最小安装间距可适配128孔穴盘的孔距，不会出现相邻爪体干涉的问题。

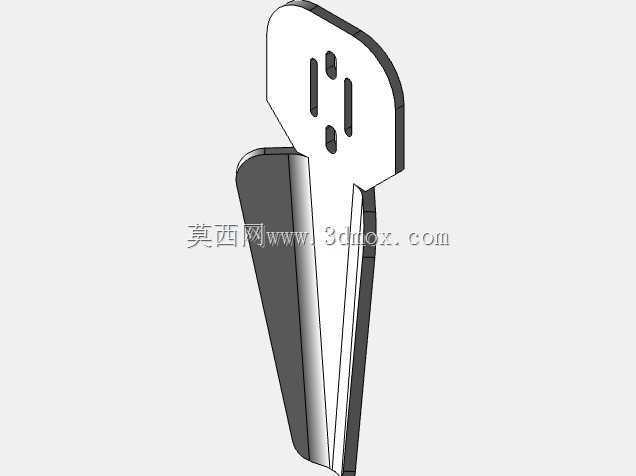

　　从结构细节来看，爪指采用不锈钢材质加工，表面做了抛光处理，减少与基质、秧苗茎叶的摩擦阻力，避免作业过程中挂带基质残留，长时间作业无需频繁清理爪指；传动部分采用连杆同步机构，所有爪指的开合动作完全同步，不会出现单爪偏移导致的基质块夹持偏斜问题，传动铰接点都加装了自润滑衬套，在温室高湿、多粉尘的作业环境下可长期免维护运行，降低设备运维成本。导向轴采用镀铬硬轴配合直线轴承，保证爪体开合过程的同轴度，重复定位精度控制在0.1mm以内，抓取基质块的位置偏差不会导致后续投苗时偏离栽植孔位。

　　实际作业过程中，这款秧苗爪的作业节拍可达到每小时900次以上，配合移栽机的横向、纵向进给机构，可完成整盘穴盘秧苗的连续取苗作业，伤苗率控制在2%以内，基质散坨率低于3%，远优于人工取苗的作业指标。针对不同作物的移栽需求，爪指可快速更换，仅需拆卸爪指根部的固定螺丝即可更换不同长度、不同夹持弧度的爪指，适配叶菜类、瓜果类、花卉类不同苗龄的秧苗抓取需求，无需调整整体传动结构，换型时间控制在10分钟以内，适配多品种育苗基地的柔性生产需求。上部的安装支架预留了气管走线槽，若配套气动吹落结构，可在投苗位置通过低压气流将爪指上粘附的基质碎屑吹落，避免碎屑残留影响下一次抓取精度。整体结构的受力经过优化，所有传动连杆的受力都沿轴向传递，无偏载力矩，长时间高速作业不会出现连杆变形、铰接点松旷的问题，核心结构件的使用寿命可达到300万次作业循环以上，完全满足规模化育苗基地的连续生产需求。
