辣椒苗旱地垄作移栽作业装置

　　在西南丘陵区的辣椒连片种植基地里，露地垄作栽培的农艺要求一直是移栽设备设计的核心约束——垄面宽度普遍控制在600-700mm，垄高150-200mm，要求秧苗定植后直立度偏差不超过15°，埋土深度稳定在90-100mm区间，株距误差控制在±20mm以内，否则会影响后期通风透光与挂果率。这套移栽装置的整体布局完全适配现有小型自走式农机的挂载接口，机架采用矩形钢管焊接成型，横向安装宽度控制在850mm以内，可直接挂载在12-18马力的小型拖拉机后方，不需要对原有农机底盘做额外改装，适配丘陵区小田块的转场作业需求。

　　从作业流程来看，装置的核心执行部件采用偏心连杆式栽植机构，作业时随着机组向前行进，栽植臂按照预设的运动轨迹完成取苗、开穴、栽苗、覆土的连贯动作，不需要人工辅助投苗，单组作业单元的作业效率可达0.8-1.2亩/小时，是人工移栽效率的6-8倍。设计过程中针对辣椒苗的物理特性做了专项适配：秧苗夹持部位采用柔性橡胶夹片，夹持力控制在3-5N区间，既不会夹伤嫩茎，也能避免行进过程中秧苗脱落；开穴器采用窄翼式滑切结构，入土时不会过度扰动垄面土壤，栽苗后覆土轮从两侧同步挤压垄土，保证秧苗根系与土壤充分接触，不需要后续人工补压。

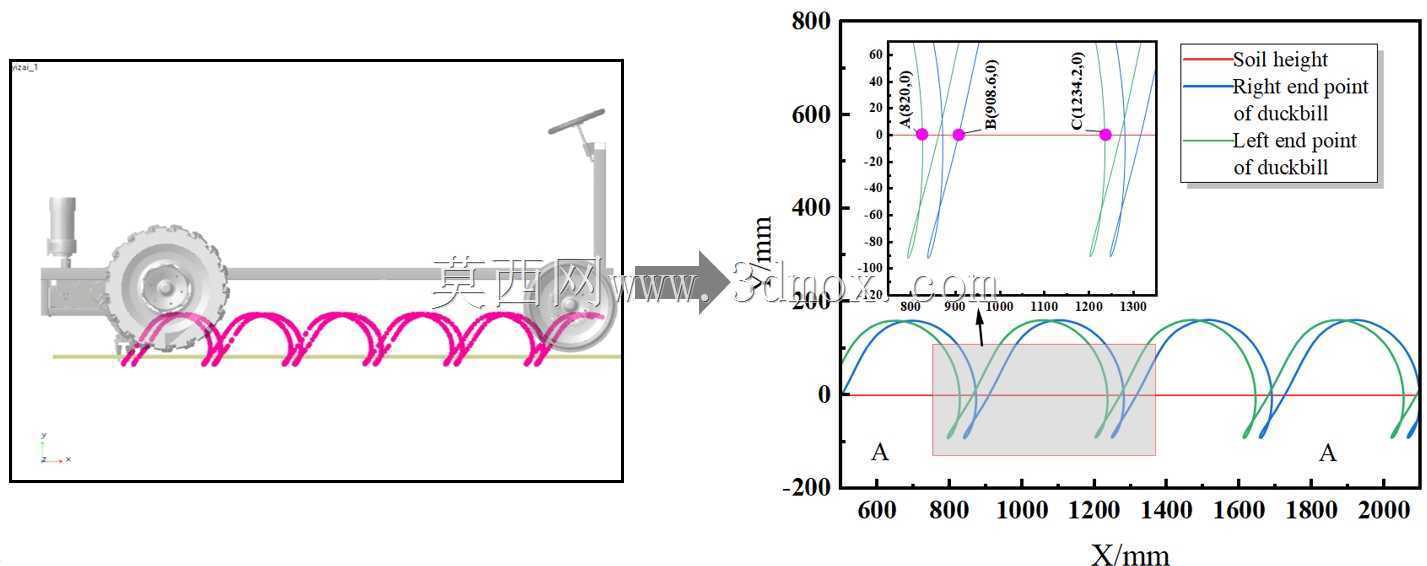

　　运动参数的匹配是这套装置设计的核心环节，通过运动学仿真反复验证后确定，当机组行进速度稳定在0.115m/s时，栽植机构的主轴转速恒定在20r/min左右，此时对应的株距刚好稳定在410-420mm区间，完全匹配辣椒种植的农艺株距要求；开穴器的入土深度通过机架上方的调节螺杆做无级调整，调节范围覆盖60-120mm，可根据不同土壤墒情、秧苗苗龄调整栽深，本次设计的额定栽深设定为92mm，刚好满足辣椒苗定植时“土不埋子叶、根不裸在外”的农艺要求。

　　安装边界方面，装置的挂载点采用标准三点悬挂接口，上悬挂点距地面高度为450mm，下悬挂点横向间距为680mm，与国内主流小型拖拉机的后悬挂尺寸完全通用；整机纵向作业深度方向的最大伸出量为520mm，作业时不会与拖拉机后轮产生运动干涉，地头转弯时只需将悬挂架提升至离地200mm以上，即可完成转向操作，不需要额外拆卸部件。针对旱地作业的扬尘问题，所有转动铰接点都设计了密封式防尘轴承，不需要频繁注油保养，连续作业80小时后铰接点磨损量不超过0.2mm，可适应露地作业的恶劣工况。

　　从实际作业适配性来看，这套装置除了适配辣椒苗移栽外，只需要更换对应尺寸的夹持夹片，就可以完成番茄、茄子等相近钵体尺寸的蔬菜秧苗移栽作业，不需要对主体结构做改动。装置的整体重心落在悬挂点前方120mm位置，作业时不会出现机头翘头的问题，机组行驶稳定性更好；栽植臂的运动轨迹经过优化，入土时相对地面的垂直速度接近零，不会出现推苗、埋苗的问题，秧苗直立度合格率可达96%以上，远高于行业标准要求的90%合格率。

　　结构细节上，开穴器的表面做了渗碳淬火处理，表面硬度达到HRC55-60，在沙壤土、黏壤土中连续作业时，磨损量比普通钢材开穴器降低60%以上；覆土轮采用倾斜15°的锥形结构，挤压土壤时不会把垄面土块推到秧苗芯叶位置，避免出现烧苗问题；传动系统采用链传动加齿轮减速的结构，传动效率可达92%以上，动力损耗小，不会给挂载主机带来过大的动力负载。
