小型船用拖运手推作业车结构设计

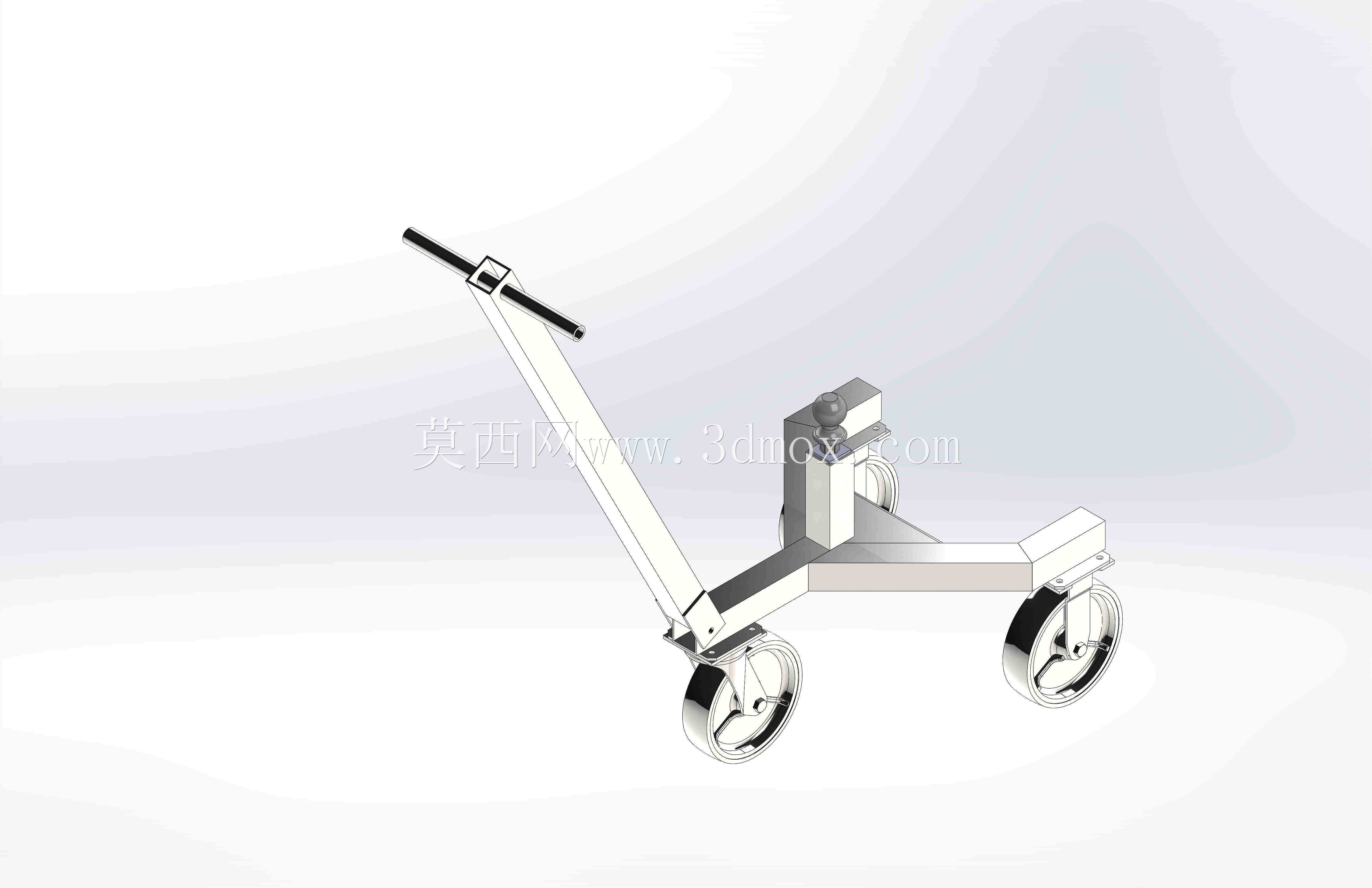

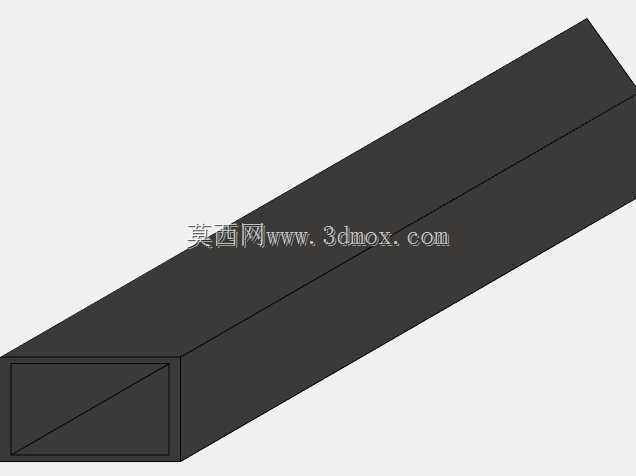

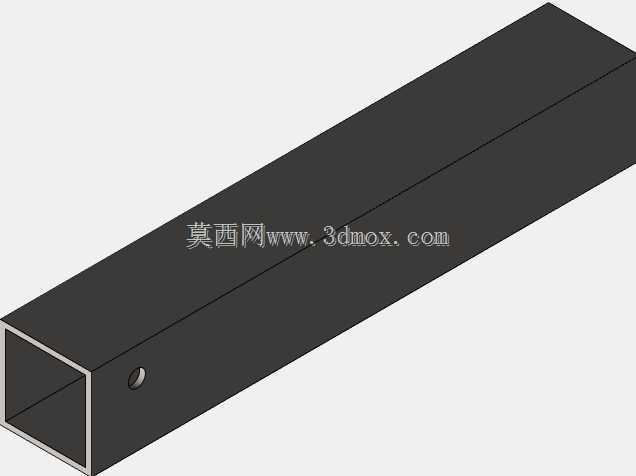

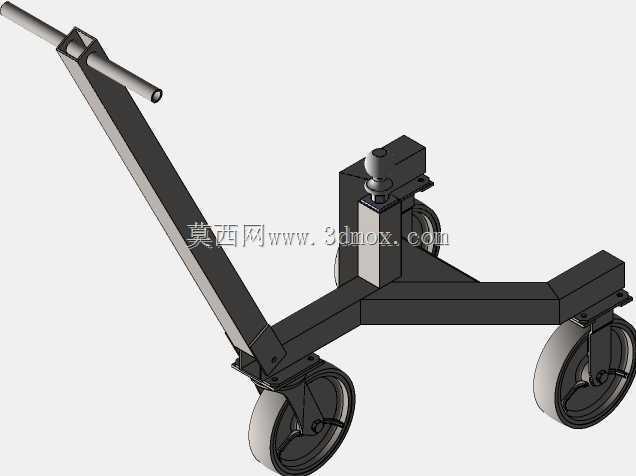

　　在小型船舶运维、岸边泊位转运、私人船坞日常作业场景中，这类手推式拖运车是替代大型吊装设备、完成短距离船体移位的核心辅助工装，尤其适配3-6米长度的小型钓鱼艇、橡皮艇、玻璃钢休闲艇的岸基移动需求，无需额外牵引动力，单人即可完成船体的拖行、转向、定点停放操作，解决了小型船在硬质铺装码头、水泥船坞地面移动时缺乏专用挂接工装、直接拖拽易刮损船底外壳的痛点。从结构设计逻辑来看，整车采用了低重心卧式承载布局，主承力梁采用矩形截面型钢焊接成型，挂接端设置了可调节高度的承托卡座，能够适配不同船型底部的龙骨高度差，卡座表面预留了软质缓冲垫安装位，实际使用时可粘贴橡胶垫避免刚性接触刮伤船体漆面或玻璃钢表层。操作端的倾斜式推把采用了人机工程角度设计，

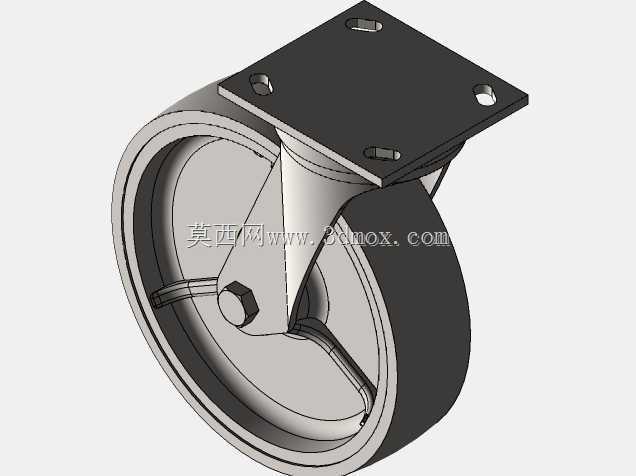

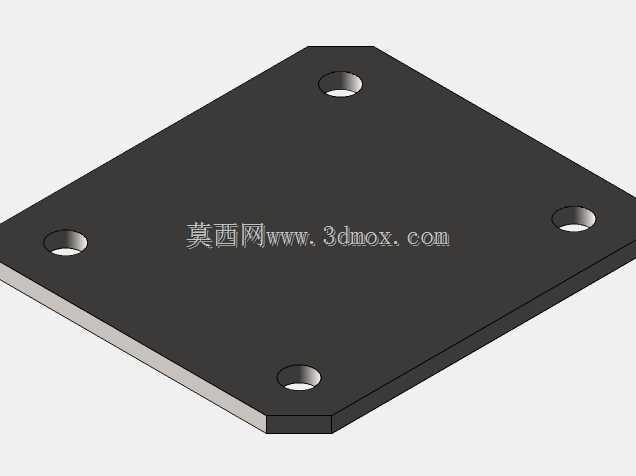

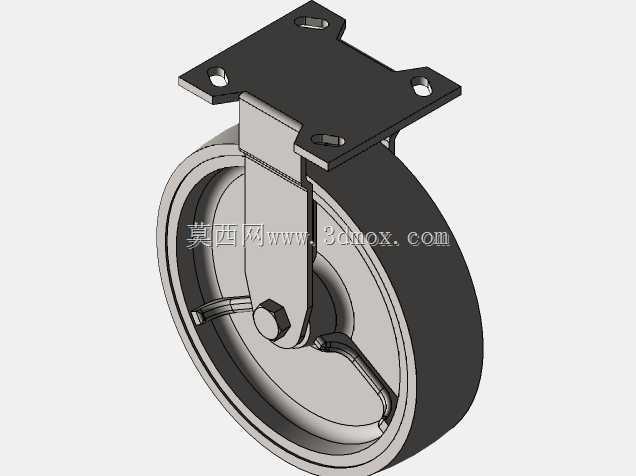

　　推把与主承力梁的夹角设置为125度，符合成年人站立推行时的手臂自然施力角度，推把末端套有防滑握套，即便在岸边湿滑环境下操作也能保证握持稳定性，推把与主梁的连接位置设置了加强筋板，避免推行转向时应力集中导致焊缝开裂。行走部分采用了两个大直径实心橡胶脚轮，轮体宽度达到60mm，能够分散承载压力，在码头地砖、水泥地面甚至压实的砂石岸边都能平稳通行，不会出现轮体卡滞、压陷地面的问题；轮组的安装支架采用了加厚钢板冲压成型，轮轴位置配置了免维护滑动轴承，长期在高盐高湿的岸边环境使用也不易出现锈蚀卡滞，轮距设置为850mm，保证拖行过程中整车不会出现侧翻风险，即便船体挂载后重心略有偏移也能保持稳定。挂接装置的设计是整车的核心功能点，

　　前端的卡座采用了快拆式锁紧结构，将卡座对准船体龙骨的承托位置后，扳动锁紧手柄即可完成与船体的固定连接，无需额外螺栓紧固，单人10秒内即可完成挂接或脱卸操作；卡座的前后位置预留了150mm的调节行程，能够根据不同船型的重心位置调整承托点，保证拖行时船体的重量均匀分布在两个轮组上，避免出现前端翘头、后端拖地的问题。从安装边界尺寸来看，整车收起状态下总长度为1200mm，推把竖直状态下总高度为1100mm，宽度与轮距一致为850mm，闲置时可以靠在船坞墙边存放，不会占用过多的泊位空间；承托卡座的最低调节高度为120mm，最高调节高度为270mm，能够覆盖绝大多数小型休闲船的龙骨离地高度，无需额外垫高船体即可完成挂接。在实际作业过程中，

　　这类手推拖车除了用于船体拖运，还可以临时作为船体检修的支撑工装，将船体托起后可以方便操作人员对船底螺旋桨、排水口、船底外壳进行检查维护，省去了额外架设千斤顶、支撑凳的步骤；推把上还预留了挂孔，日常可以挂接维修工具包、缆绳等作业物料，进一步提升了岸基作业的便利性。结构设计上充分考虑了岸边作业的腐蚀问题，所有钢制构件表面都做了喷塑防腐处理，焊缝位置做了打磨平滑处理避免积水存垢，轮组的轴承位置设置了防尘防水密封圈，能够抵御海边盐雾、溅水的侵蚀，延长设备的实际使用寿命。不同于大型牵引式船用拖车，这款手推式车型不需要额外搭配牵引车，完全依靠人力即可操作，非常适合私人船坞、小型游艇俱乐部、岸边维修点这类没有大型牵引设备的场景使用，整体结构简单可靠，没有复杂的液压、电控部件，日常维护仅需要定期检查轮轴润滑、锁紧机构的磨损情况即可，运维成本极低。
