36°重力进料辊道输送端挡快释结构

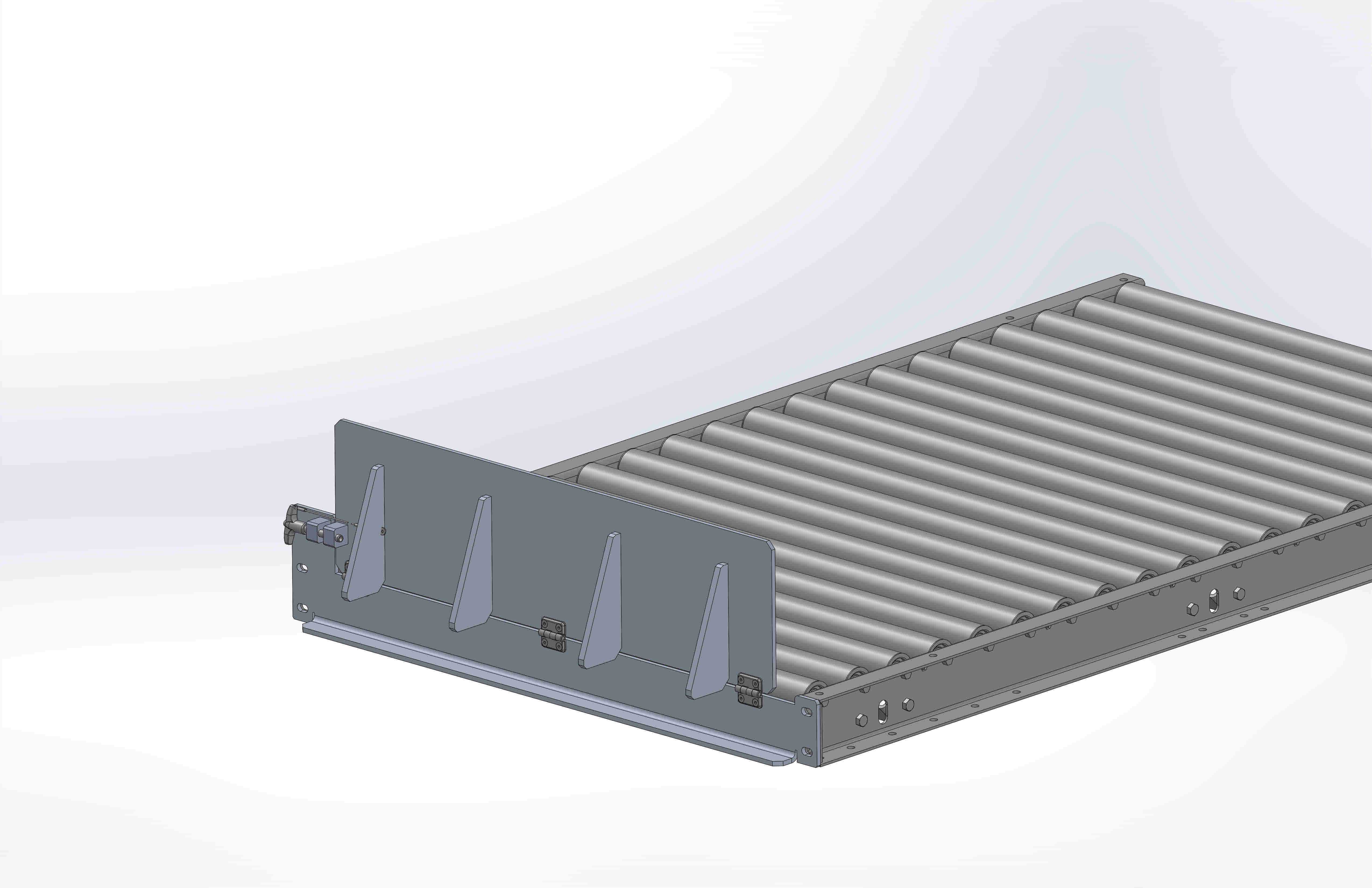

在生产物流输送环节中，重力式辊道输送线依靠物料自身重力沿倾斜辊面完成无动力输送，广泛应用于仓储分拣、车间工序流转、成品下线暂存等场景，无需额外配置动力驱动单元，具备运维成本低、输送效率稳定、布局灵活的优势，而输送线末端的止挡结构是保障物料停位精准、避免物料滚落掉落的核心部件，直接影响整条无动力输送线的作业安全性与物料流转精度。这款端挡结构专为36°倾斜角的重力进料辊道输送机设计，核心作用是在输送线末端对沿辊道滑下的物料进行柔性止挡，同时配套快速释放机构，当物料需要从末端移出进入下一工序或转运环节时，操作人员无需借助额外工具即可快速解除止挡状态，待物料移出后可快速复位，适配高频次的物料流转作业节奏。从功能特性来看，该端挡采用立式挡面加三角加强筋的结构设计，挡面高度匹配常规箱式、托盘类输送物料的接触高度，能够覆盖绝大多数工业场景下的输送物料止挡需求，三角加强筋沿挡面背面等距分布，可有效分散物料滑下时的冲击力，避免长期受冲击导致挡面变形、连接部位松动的问题；快释机构采用卡扣式锁止设计，锁止状态下挡面与辊道框架保持刚性连接，可承受额定载荷下的物料冲击，触发释放时仅需扳动锁止卡扣即可将挡面向下翻折或平移让位，操作力经过优化设计，单人即可轻松完成操作，复位时卡扣可自动卡紧锁止，无需额外对位调整，大幅降低操作耗时。设计过程中充分考虑了重力输送线的实际工况，36°倾斜角下物料下滑的末速度经过测算，挡面的安装位置预留了足够的缓冲距离，避免刚性冲击对物料外包装或工件表面造成损伤；结构上所有连接部位均采用与辊道框架通用的安装孔位，无需对现有辊道机架进行二次打孔或焊接改造，可直接适配同规格的标准重力辊道输送机，大幅降低现场改造与安装的难度。安装边界方面，该端挡的整体宽度与配套辊道的机架宽度保持一致，安装后不会超出辊道两侧的机架外沿，不会占用输送线两侧的操作通道空间；底部安装面贴合辊道框架的侧边型材，安装后挡面与辊道末端的辊筒端面保持合理间隙，既不会干涉辊筒的自由转动，也不会出现过大缝隙导致小型物料卡滞的问题；快释机构的操作把手设置在机架外侧，操作人员站在输送线侧方即可完成操作，无需探身到输送线末端，进一步提升作业过程的安全性。整体结构采用虚拟模块化设计，所有零部件均可与标准辊道配件通用互换，后期维护更换时无需单独定制非标配件，能够有效降低长期运维的成本与配件储备压力，适配轻工制造、电商仓储、汽配加工、电子组装等多个行业的重力辊道输送线改造与新建需求。
