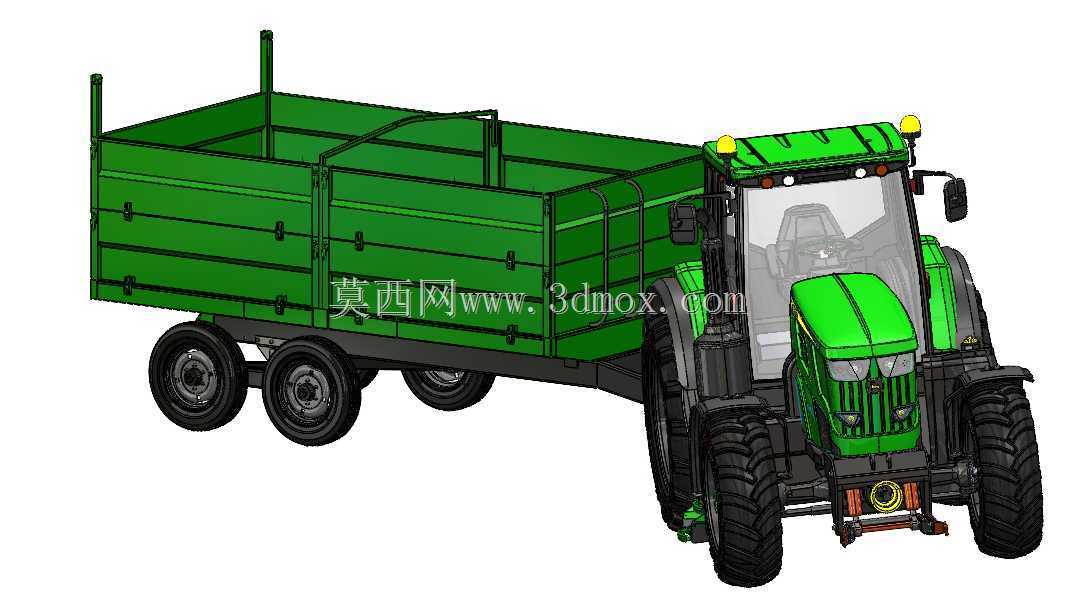

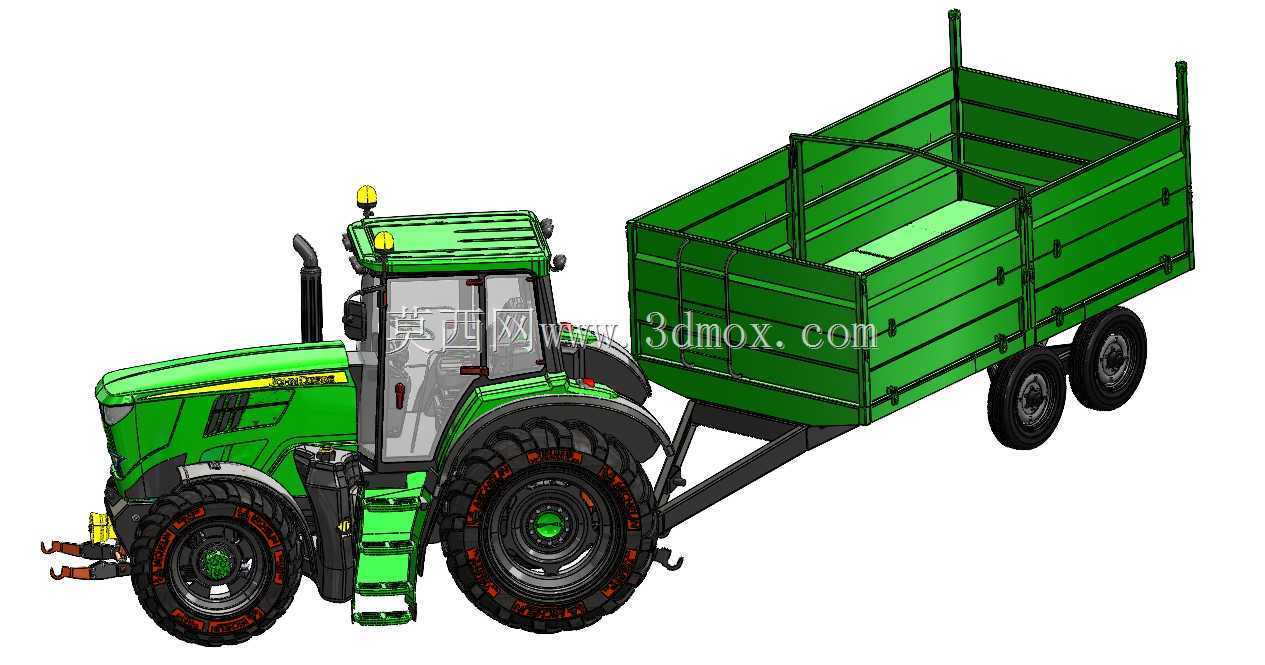

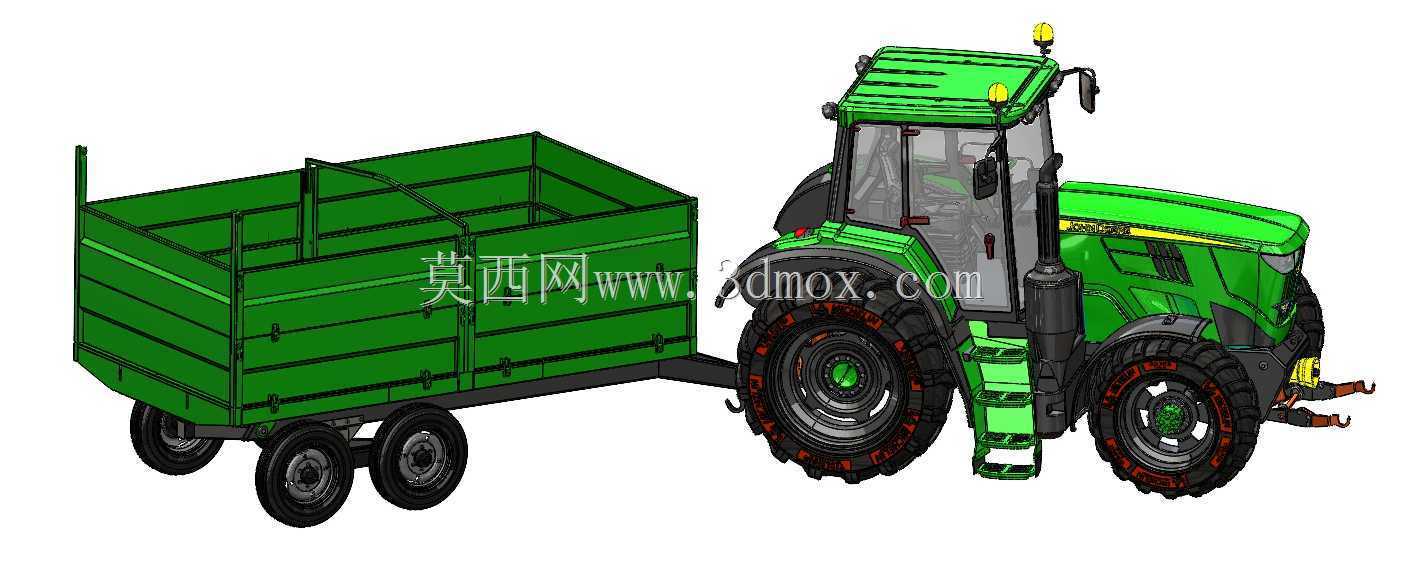

五吨农用饲料运输挂车配套轮式拖拉机

　　在规模化农牧场的日常物料转运场景里，青贮饲料、谷物、厩肥以及小型农机具的短距离倒运一直是高频作业需求，常规货运车辆受田间地块通过性限制，很难深入种植区或养殖区完成点对点转运，而配套拖拉机使用的拖挂式料斗，刚好填补了这一作业场景的设备空白。这套五吨载额的饲料运输挂车，采用三轴六轮的行走结构设计，相比单轴或双轴挂车，三轴布局能将满载时的轴荷均匀分散到六个接地轮胎上，在松软耕地、牧场草甸这类低承载能力的路面行驶时，可大幅降低轮胎接地比压，避免出现陷车、碾压破坏作物根系或草皮层的问题，适配拖拉机后悬挂的牵引挂接结构采用标准销轴式连接，挂接点高度匹配多数大马力轮式拖拉机的后牵引位，无需额外改装牵引支架即可完成挂接，挂接处预留的横向摆动间隙能满足田间地头小半径转向的需求，避免转向时挂车与拖拉机后轮发生运动干涉。

　　车厢部分采用栏板式整体焊接结构，侧板与底板均采用冲压加强筋设计，在控制整体自重的前提下提升厢体抗变形能力，满载散装饲料时，侧板不会因为物料侧压力出现外鼓变形，厢体上沿设置的加高立柱可配合篷布杆使用，运输轻质青贮饲料时能避免物料洒落，也可在运输成捆草料时起到限位固定作用。车厢尾部预留可翻转的尾门结构，尾门采用上下插销式锁止，既可以完全打开满足散装物料自卸倾倒的需求，也可以调整锁止位置留出缝隙，实现颗粒物料的均匀播撒，兼顾运输与简单撒料的双重功能。

　　配套的轮式拖拉机部分采用封闭驾驶室设计，驾驶室框架满足防滚翻安全要求，玻璃覆盖件提供全周向作业视野，驾驶员在挂接挂车、倒车对位、田间行驶时都能清晰观察周边作业环境，驾驶室顶部设置的警示灯与示宽标识，满足道路转场时的通行安全要求。行走系统采用大直径人字花纹农用轮胎，胎面花纹深度与排布角度专门针对泥泞、松软路面设计，能提供足够的抓地力避免打滑，前后轮的轮距参数适配多数农田作业的垄距要求，行驶时不会碾压作物垄台。动力输出端预留的液压接口可直接为挂车的自卸举升结构提供动力，无需额外加装液压动力单元，驾驶员在驾驶室内即可操作挂车举升卸料，降低作业人员的劳动强度。

　　从设计边界来看，挂车的整体宽度与拖拉机宽度保持一致，转场通过乡村道路、田间机耕道时不会出现超宽问题，挂车的最小转弯半径匹配拖拉机的转向角度，在狭窄的农场内部道路也能顺利掉头。挂车载荷中心的设计位置经过配重校核，满载时牵引点处的下压力控制在拖拉机后牵引允许的载荷范围内，不会出现拖拉机前轮附着力不足、转向发飘的问题，行驶稳定性满足15-25km/h的田间作业行驶速度与30km/h以内的道路转场速度要求。车厢的容积设计按照散装青贮饲料的堆积密度计算，刚好匹配五吨额定载重的装载需求，不会出现超载导致的行走机构过载、轮胎爆胎、车架变形等问题。

　　在实际作业场景中，这套设备除了完成饲料从青贮窖到养殖圈舍的转运，还可在收获季承担谷物从田间到晒场的短驳、农闲时转运农家肥到田间、运输小型农机具跨地块作业等任务，一车多用的属性能够降低农牧场的设备采购成本。设计过程中针对农牧场作业的维护便利性做了专门优化，挂车的轮轴轴承采用通用农用车型的标准型号，轮胎也与同马力段拖拉机的轮胎规格通用，出现故障时可快速更换配件，无需等待特殊定制件，车厢的焊接结构尽量减少复杂曲面，日常使用后残留的饲料、泥土可直接用高压水枪冲洗，不会出现清洁死角残留物料导致的厢体腐蚀问题。牵引架的结构采用加厚矩形管焊接，关键受力位置设置加强筋板，应对田间颠簸路面的交变载荷时不会出现焊缝开裂、牵引架断裂的问题，整体结构的可靠性能够满足农牧场高频次、大负荷的日常作业需求。
