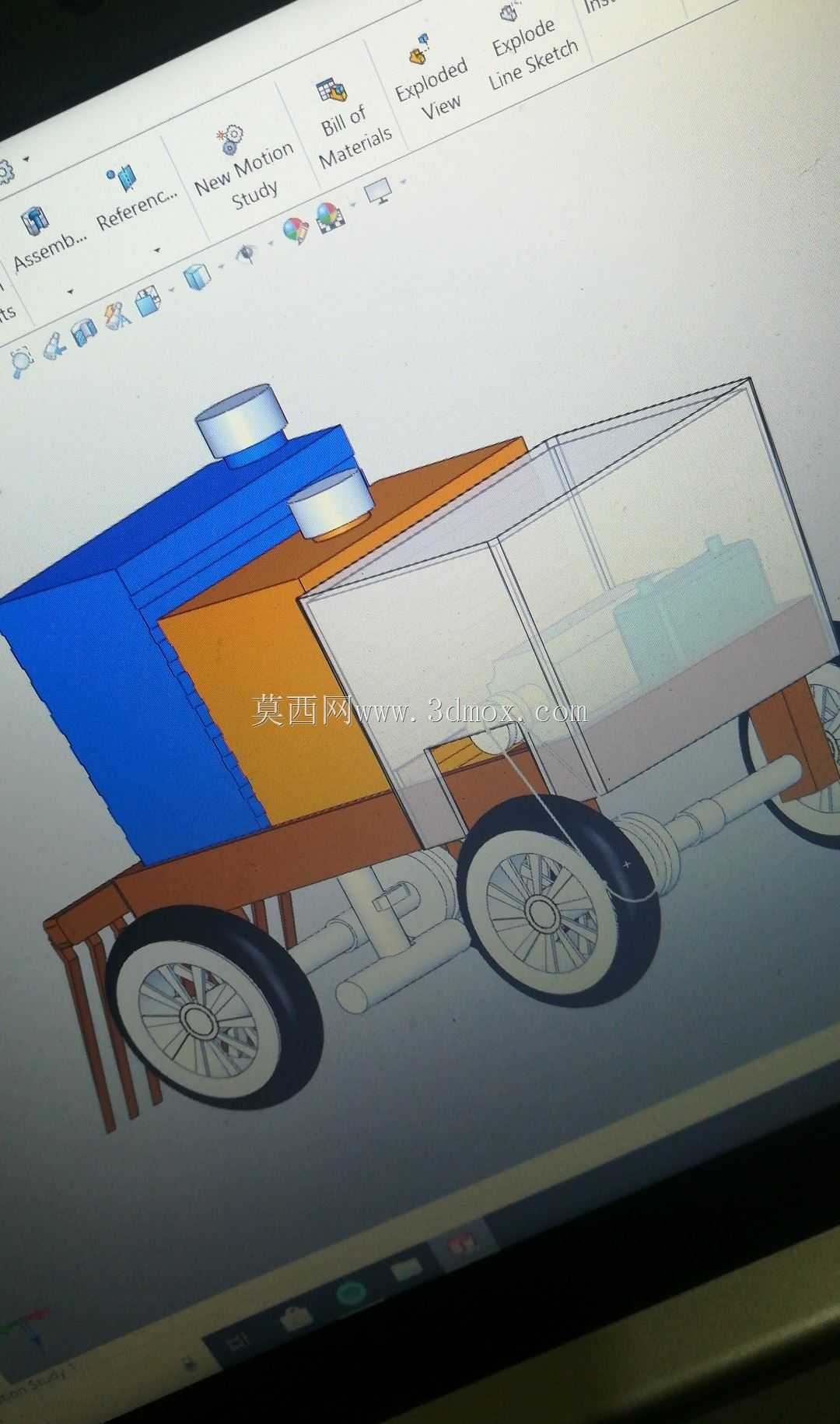

小型多功能农用作业机具三维结构设计

　　这款小型农用作业机具的三维结构设计，核心瞄准丘陵零散地块、家庭农场小面积种植区的作业痛点，这类区域往往受地块边界狭窄、大型农机转弯半径不足限制，常规播种、犁地、洒水设备需要分次进地作业，反复碾压会破坏表层土壤团粒结构，还会增加作业准备的无效工时。设计初期就把多工序集成作为核心方向，没有照搬大型农机的模块堆叠思路，而是把三个作业单元的安装位做了同轴度适配，所有作业部件的动力输入接口统一匹配小型行走底盘的后输出轴，不需要额外加装独立动力源，降低整机自重的同时也减少了故障点。

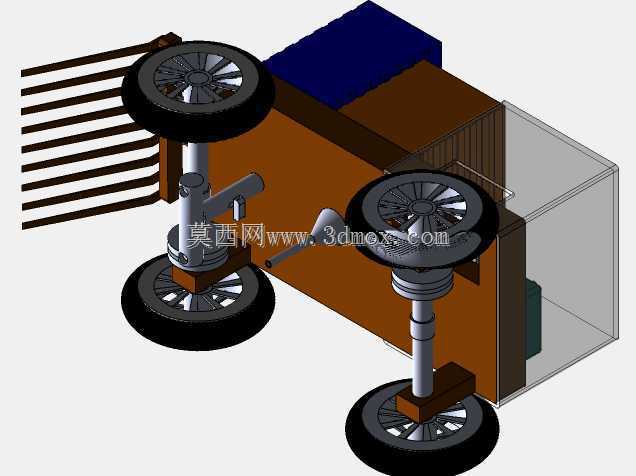

　　从结构布局来看，整机的轮距设定适配南方常见的1.2米垄距种植模式，左右轮的安装边界预留了10厘米的垄边避让间隙，避免作业时轮胎碾压垄台造成土壤板结。前端的犁地组件采用可调节深度的单体犁结构，犁柱的安装滑槽预留了15厘米的上下调节行程，可根据不同作物的根系深度调整耕深，犁铧的曲面角度经过反复调整，既能保证翻垡覆盖效果，又不会因为入土角度过大增加行走阻力，犁架与主车架的连接采用快拆销轴结构，不需要专用工具就能完成部件拆装，方便农户根据作业需求切换功能。中部的储水单元采用一体化滚塑成型的箱体结构，箱体底部的出水口加装了流量调节阀，可根据土壤墒情调整洒水量，洒水喷头采用扇形雾化结构，喷洒幅宽与犁地幅宽完全匹配，避免出现漏洒或者重复洒水的情况，箱体的安装位做了低重心设计，满载状态下整机重心高度不超过轮径的三分之二，在坡地作业时也能保证足够的稳定性，不会出现侧翻风险。后部的播种单元采用窝眼轮式排种结构，排种轮的窝眼尺寸可根据不同作物的种子粒径更换适配套环，能满足小麦、油菜、小粒蔬菜种子的播种需求，播种开沟器的深度同样做了可调设计，与前部犁地组件的耕深形成梯度匹配，保证种子落在松软的耕层内部，不会因为耕深不一致出现出苗不齐的问题。

　　设计过程中特意对各部件的运动干涉做了全行程校验，犁架抬升、洒水组件摆动、播种器下落的所有运动路径都预留了足够的安全间隙，不会在作业状态切换时出现部件碰撞。整机的所有连接紧固件都采用通用标准件，农户在日常维护时不需要采购特殊规格的配件，降低后期使用成本。行走轮采用宽幅低压橡胶轮，接地比压控制在合理区间，在湿润土壤上作业时不会出现严重的陷车问题，轮辋的安装尺寸匹配市面上常见的小型农用行走底盘，不需要对底盘做额外改装就能直接挂载。三个作业单元可以单独启用也可以联动作业，比如单独完成犁地作业时，只需要把洒水和播种单元抬升到锁定位置，不会影响正常行走；单独洒水时可以把犁地和播种组件抬升，作为小型洒水车完成地块灌溉、药剂喷洒作业；单独播种时可以提前完成整地，再挂载播种单元进行精量播种，灵活适配不同农艺环节的作业需求。

　　从安装边界来看，整机挂载后的总长度控制在2.1米以内，宽度不超过1.4米，高度在1.1米左右，能够顺利通过农村常见的2米宽机耕道，也能进入小型温室大棚内部作业，不会因为尺寸过大受空间限制。车架主体采用矩形钢管焊接结构，焊接位置都做了应力释放处理，避免长期作业出现焊缝开裂的问题，所有与土壤接触的部件都做了耐磨涂层处理，减少砂石摩擦造成的部件磨损，延长整机的使用寿命。各功能单元的操作手柄都集中布置在机手容易触及的位置，作业时不需要离开操作位就能完成耕深调节、水量调整、播种量控制的操作，降低作业强度。
