拖拉机配套深松整地联合作业机具

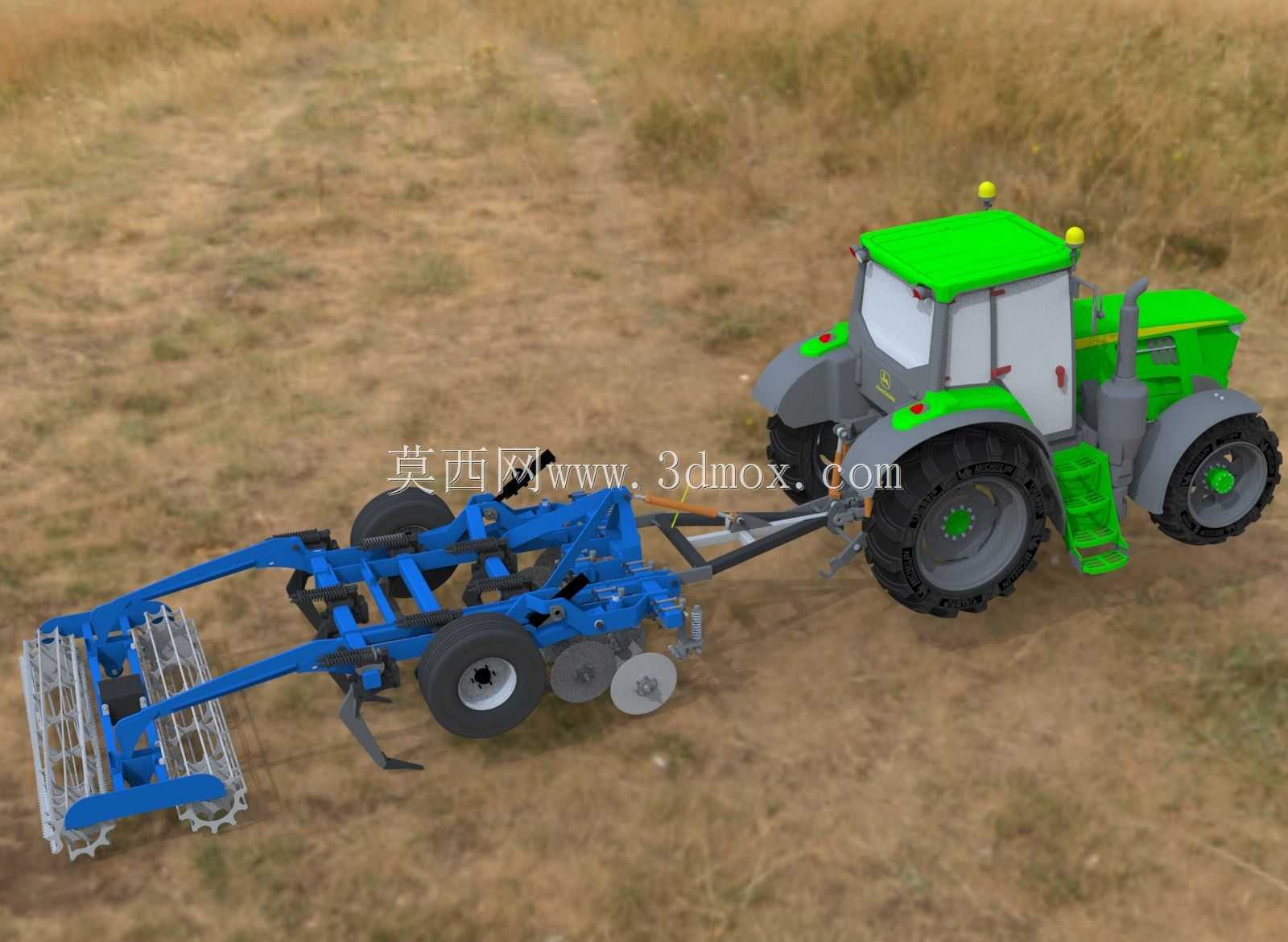

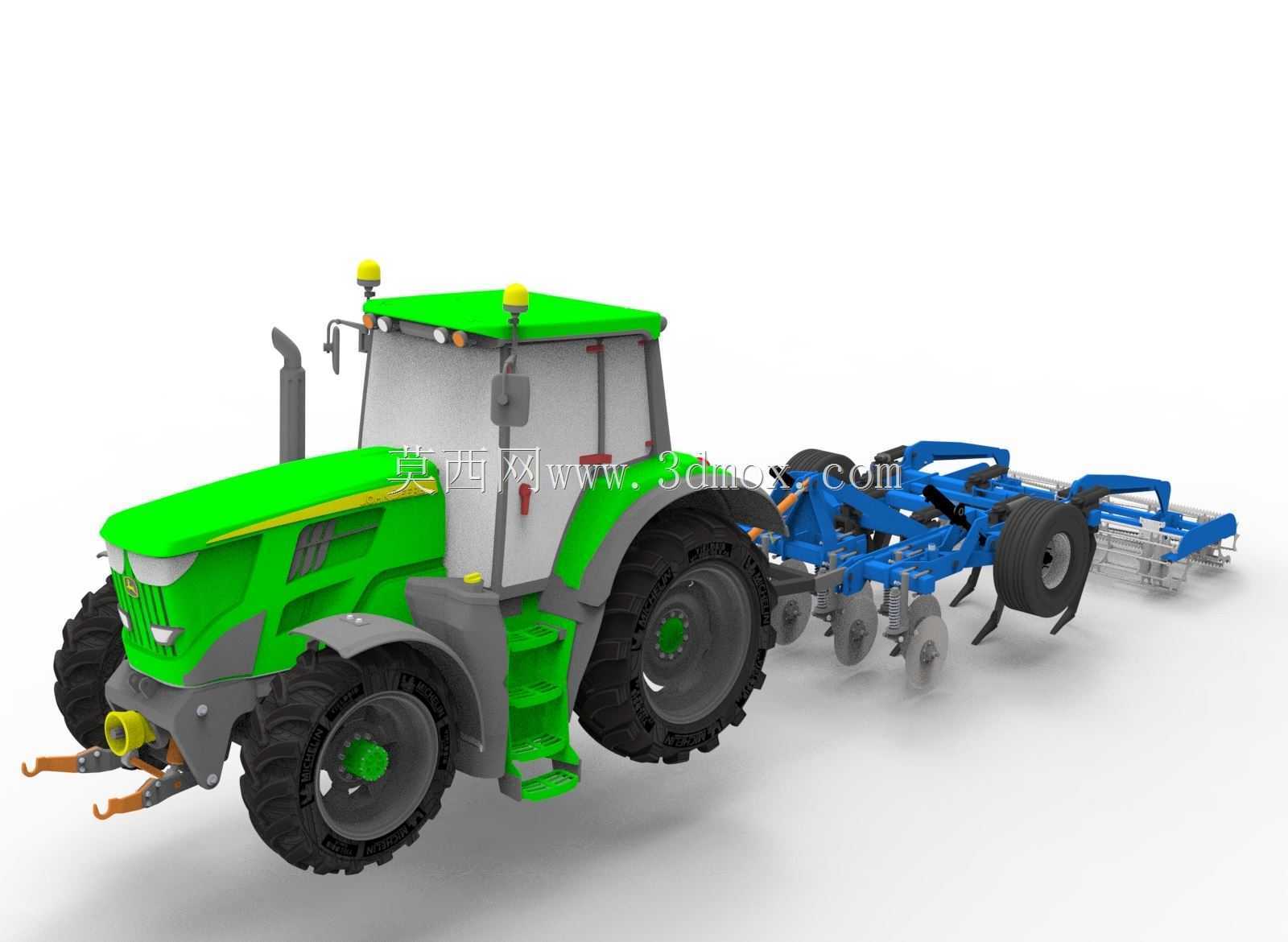

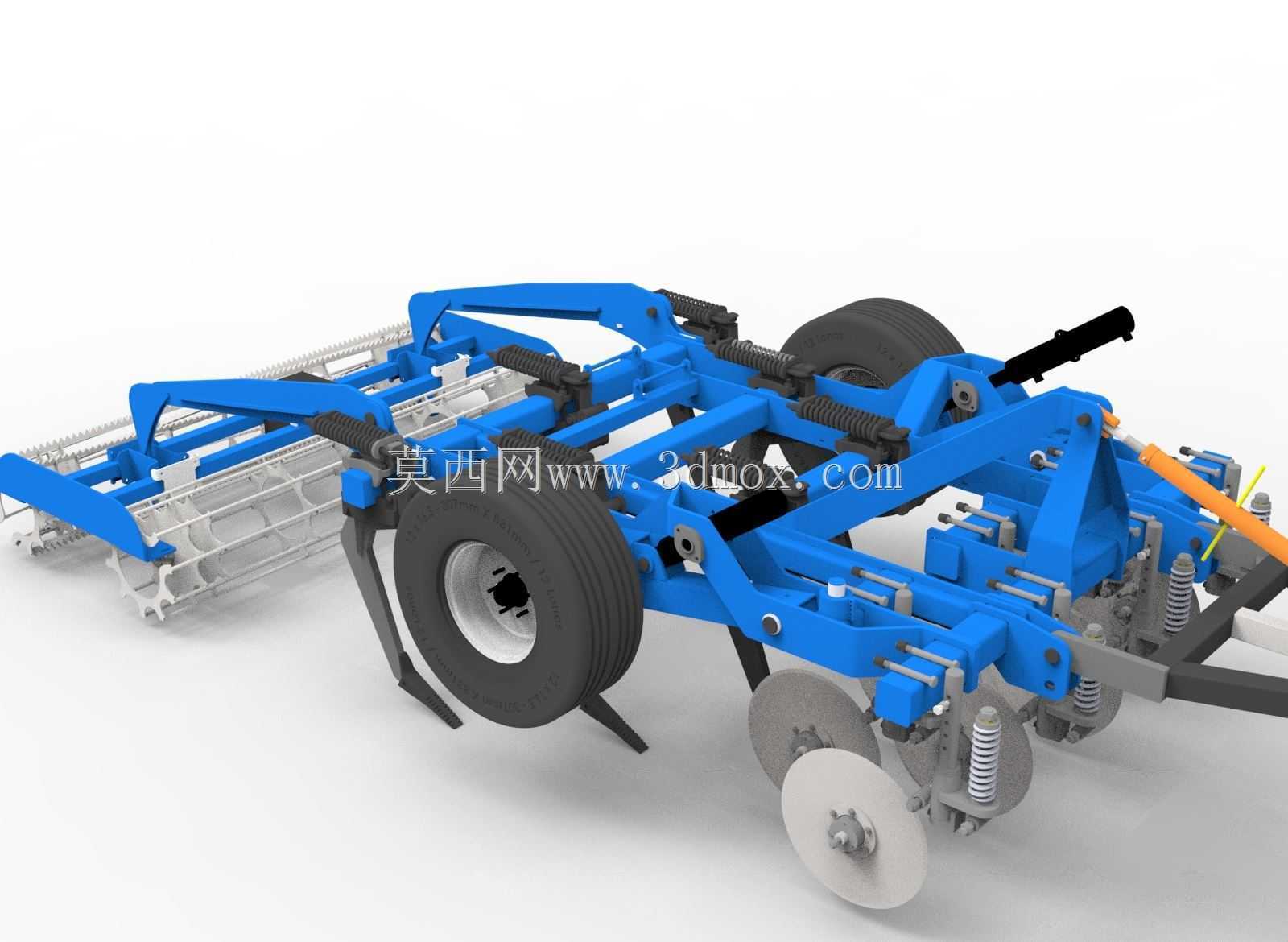

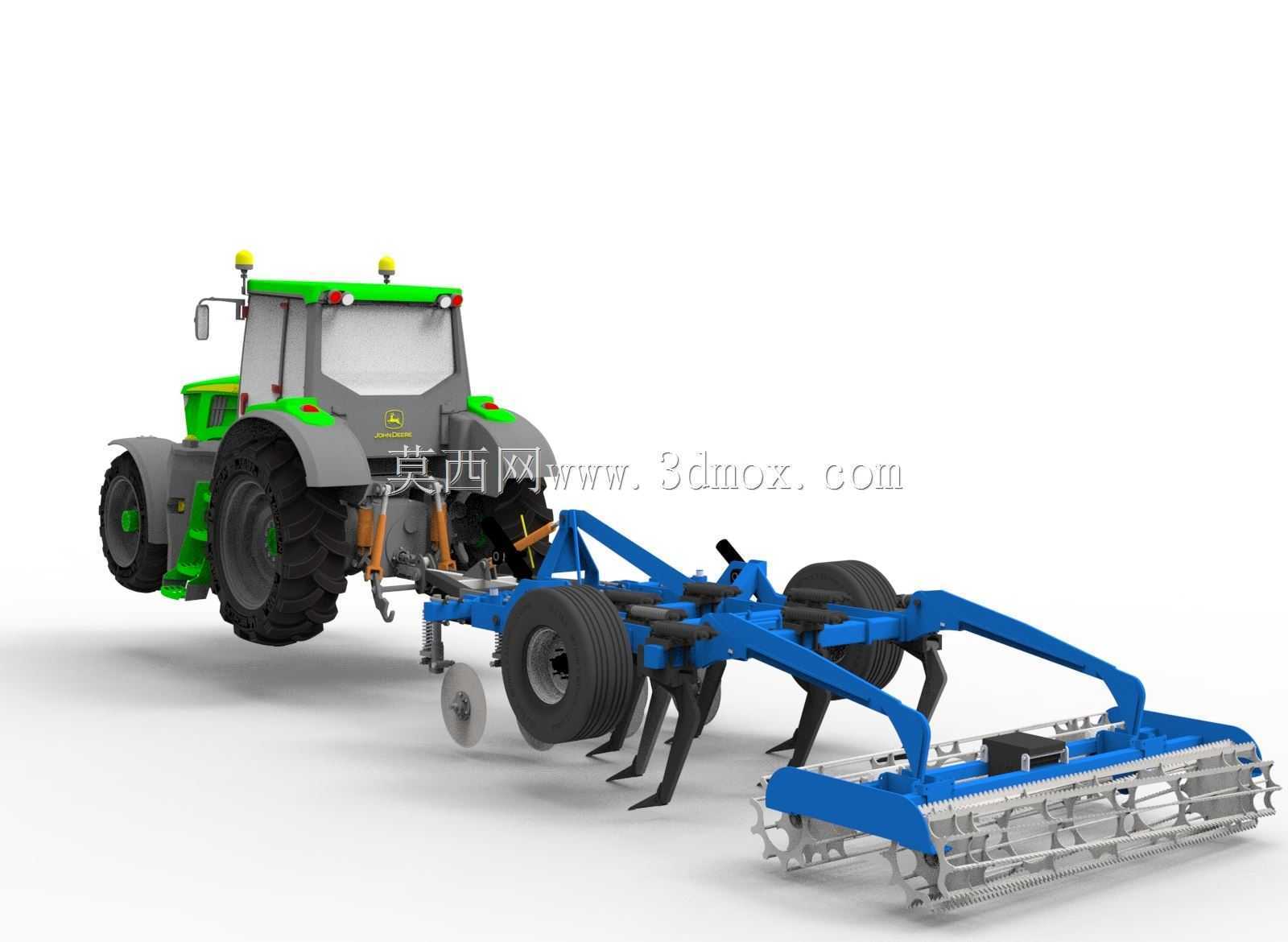

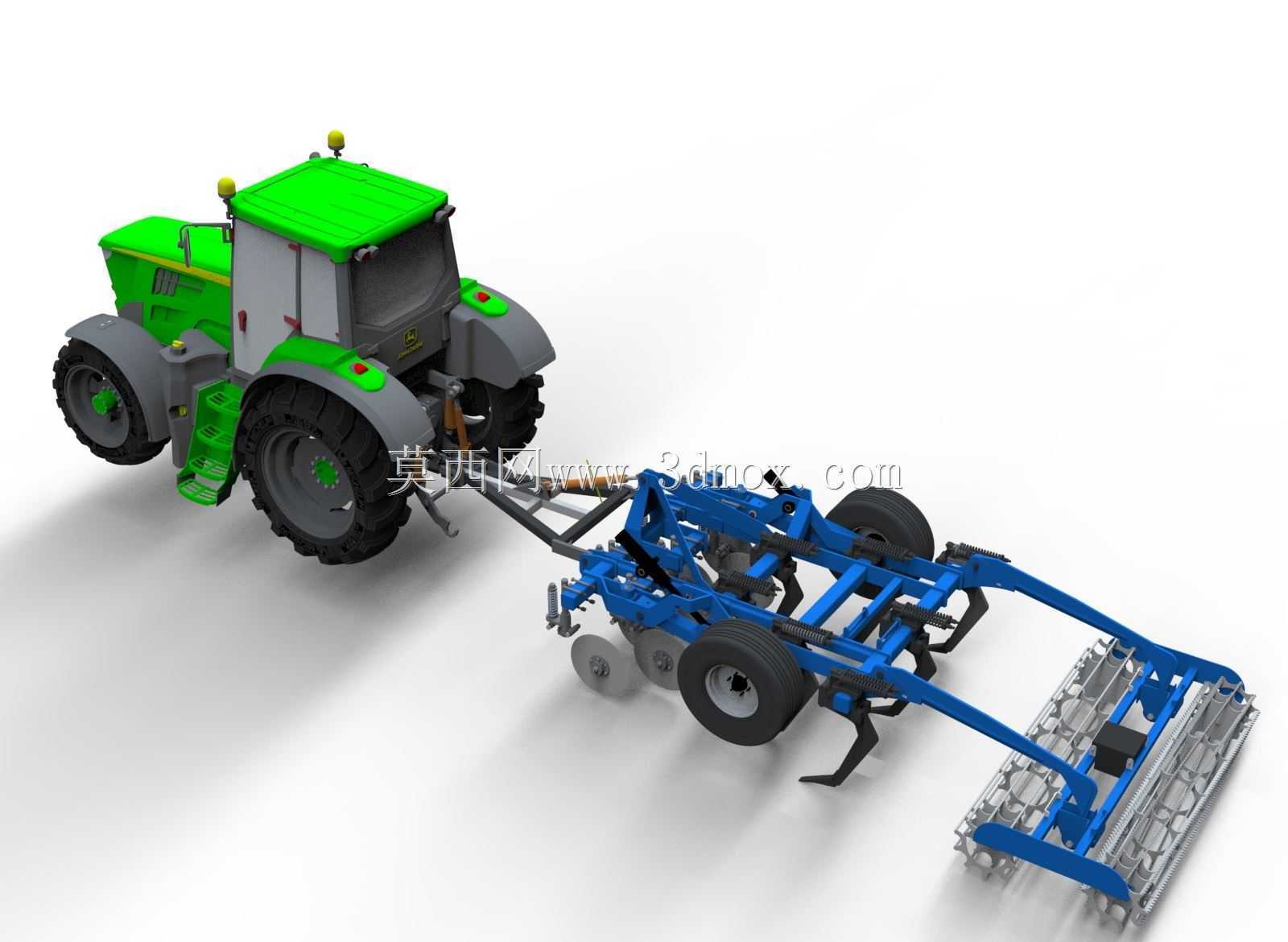

　　这套配套大马力拖拉机的深松整地联合作业机具，主要面向旱作农业区的播前整地、秋收后深松破板结作业场景，适配国内主流120-200马力段轮式拖拉机后悬挂系统，可一次性完成深层土壤疏松、表层碎土整平两道核心工序，减少农机具进地次数，降低作业过程中的燃油消耗与土壤压实风险。从结构设计来看，机具主体采用高强度矩形管焊接框架，整体作业幅宽控制在2.5米到3米区间，可匹配不同垄距的农艺种植要求，框架前端通过标准三点悬挂结构与拖拉机后悬挂连接，悬挂点的安装尺寸完全符合农用拖拉机后悬挂的通用接口规范，上拉杆连接座预留3个调节孔位，可根据作业深度需求调整机具的入土角度，避免作业时出现机具翘头或者入土过深的问题。深松作业部件采用弯柄式深松铲，

　　铲柄选用65Mn弹簧钢锻造加工，表面经过淬火处理提升耐磨性能，铲尖部分设计为可更换式硬质合金结构，作业时最大松土深度可达35厘米，能够有效打破犁底层，提升土壤的透水透气性能，深松铲的安装间距设置为40厘米，可避免作业时出现土壤壅堵，同时保证深层土壤的疏松覆盖率达到农艺要求。深松铲后方配套设置了限深轮组件，两个橡胶限深轮通过可调高度的支架连接在主机架两侧，调节范围在10厘米到40厘米之间，作业时可通过限深轮精准控制深松深度，避免因地形起伏导致作业深度不均，限深轮的轮距可根据作业需求在一定范围内调整，适配不同地区的垄作模式。机具尾部配套的碎土整平部件采用钉齿辊加栅条整平器的组合结构，钉齿辊表面焊接有交错排列的钢制钉齿，

　　作业时随着机具前进滚动，可将深松后翻出的大土块击碎，后方的栅条整平器可将表层土壤刮平，同时清理土壤中残留的作物根茬，保证播前地表的平整度满足播种作业要求，栅条的间隙设置为3厘米，可在整平过程中将较大的土块挡回前方，经过钉齿辊二次破碎。传动结构上，该机具不需要额外的动力输出轴驱动，所有作业部件均通过地轮滚动带动机具作业，降低了动力损耗，同时减少了故障点，整体结构可靠性更高，适合长时间大田作业。在安装边界方面，机具与拖拉机挂接后，整机纵向长度不超过3.2米，运输状态下的最小离地间隙大于30厘米，可满足乡村道路的通行要求，作业状态下的整机重量约为1.2吨，对拖拉机的后悬挂提升能力要求不低于1.5吨，避免出现提升困难的问题。

　　设计过程中充分考虑了不同土壤质地的作业需求，深松铲的安装位置预留了多个调节孔位，可根据土壤黏度、硬度调整铲柄的前倾角度，在黏重土壤作业时可适当加大铲柄前倾角度，降低入土阻力，在沙质土壤作业时可减小前倾角度，保证松土深度的稳定性。机架的焊接位置均做了加强筋处理，在深松铲遇到土壤中的石块等障碍物时，可避免机架出现变形，同时铲柄本身设计有安全剪切螺栓，当作业阻力超过设计阈值时剪切螺栓会自动断裂，保护深松铲和主机架不受损坏，降低维修成本。日常维护方面，所有转动部位均设计有黄油嘴，可在作业前定期加注润滑脂，延长轴承的使用寿命，限深轮的高度调节采用丝杠结构，调节过程省力便捷，不需要额外的辅助工具，可在田间作业时快速调整作业参数。该机具可广泛应用于华北、东北、西北等旱作农业区域，适用于玉米、小麦、马铃薯等多种作物的播前整地作业，也可用于秋收后的土壤深松养护作业，有效改善土壤耕层结构，提升土壤蓄水保墒能力，为作物生长创造良好的土壤条件。
