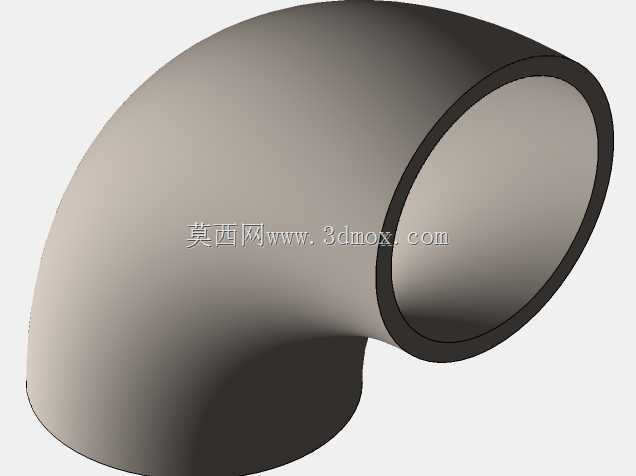

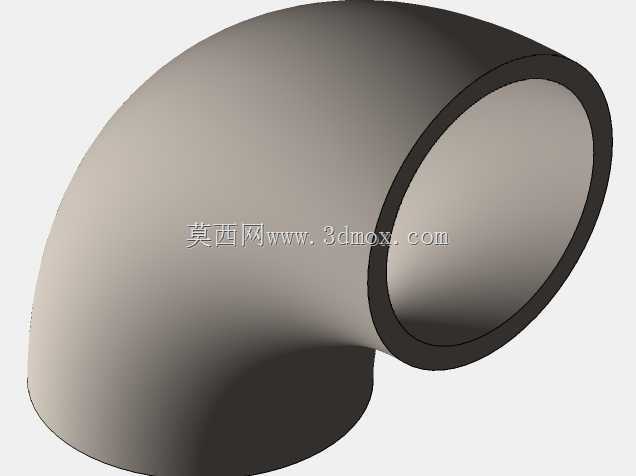

符合ASME B16.9标准的90度弯头管件结构

　　在石油化工、市政给排水、热力管网、工业流体输送等诸多工程场景中，管路走向的变向是管路布设时无法回避的需求，90度弯头作为管路系统里应用占比最高的转向连接件，其结构合理性直接决定整条管线的运行稳定性与密封可靠性。这款弯头的设计严格遵循ASME B16.9工厂制造锻轧对焊管件的通用标准，在结构建模阶段就充分考虑了工程现场的安装适配性与长期运行的承压需求。从结构特性来看，该弯头采用长半径弯曲结构设计，弯曲半径为公称通径的1.5倍，相较于短半径弯头，这种结构能大幅降低流体在转向过程中的局部阻力，减少介质流经转向段时的湍流与压力损失，尤其适用于输送流速较高、介质黏度偏大的管路场景，比如原油输送管线、化工原料输送管线、高温蒸汽管线等，

　　可有效降低介质对弯头内壁的冲蚀速率，延长管件的整体使用寿命。建模过程中，弯头的壁厚采用均匀等厚设计，两端的对接坡口严格按照对焊连接的施工要求做了标准化处理，现场安装时可直接与同规格的无缝钢管做对焊连接，无需额外加工坡口，能有效缩短现场施工的周期。在外形尺寸与安装边界的把控上，模型严格对齐标准规定的尺寸公差要求，弯头两端的管口圆度、端面垂直度都控制在标准允许的偏差范围内，避免现场安装时出现错边、对口间隙不均等焊接缺陷，保障焊口的焊接质量。从实际使用的角度出发，这类90度弯头不仅承担管路转向的功能，在管线应力补偿环节也能发挥一定作用，长半径的弧形结构可以更好地吸收管线运行过程中因热胀冷缩产生的位移应力，降低管线接口处的应力集中风险，

　　避免管线在长期交变应力作用下出现焊口开裂、管件变形等故障。设计建模时，对弯头的内外壁过渡段做了平滑圆弧处理，不存在结构突变的直角区域，一方面可以减少流体在转向处的涡流产生，降低管路运行过程中的振动与噪音，另一方面也能避免介质中的固体颗粒在结构死角处沉积，尤其适用于输送含固体杂质的浆液、粉体物料的管路场景，减少管路堵塞的概率。在不同的工程场景中，这类标准弯头的适配性极强，只要是对应公称压力、公称通径的对焊管路系统，都可以直接选用，无需单独做非标结构设计，能大幅降低管路设计阶段的选型工作量。建模时还原了管件的真实壁厚与弯曲弧度，没有做简化的薄壁处理，在做管路系统的有限元应力分析时，可以直接调用该模型进行仿真计算，准确模拟不同压力、

　　温度工况下弯头的应力分布情况，为管线的整体安全校核提供准确的模型支撑。从安装边界来看，该弯头的安装占用空间与标准规定的安装尺寸完全一致，在做管线排布的三维设计时，可以直接将该模型装配到管线节点处，准确核算管线的布设空间，避免现场安装时出现与其他设备、支吊架的空间干涉问题。弯头的端口采用标准对焊尺寸，与同标准的法兰、阀门、三通等其他管路配件都能实现无缝对接，不需要额外配置转换接头，减少了管路系统的连接节点数量，也就降低了整个管线的泄漏风险点。在工业循环水系统、消防供水管网、压缩空气管网这类通用工业管路系统中，这类90度长半径弯头是应用最广泛的转向配件，其成熟的标准结构经过了长期的工程验证，运行可靠性远高于非标定制的转向管件。建模过程中没有添加多余的装饰性结构，完全还原工业现场实际使用的弯头产品形态，结构特征完整，坡口、壁厚、弯曲弧度等关键结构尺寸都严格对应标准要求，可直接用于管路设计的装配、施工交底、应力仿真等多个工程环节，能够帮助结构设计人员在管线设计阶段就准确把控管件的安装空间、连接方式与结构特性，减少后期施工阶段的设计变更。
