户外建筑用聚碳酸酯板材遮阳雨篷结构

　　日常做户外配套结构设计时，这类聚碳酸酯遮阳篷的需求覆盖场景非常广，从民用住宅的阳台外延、别墅庭院的入户通道，到工业厂区的人行连廊、设备区局部遮雨防护，再到商业街区的沿街商铺门头、户外休憩区的顶面遮蔽，都能见到这类结构的应用。和传统的彩钢瓦、玻璃材质遮阳篷不同，聚碳酸酯板材的抗冲击性能是普通玻璃的数百倍，哪怕遭遇高空坠物、极端冰雹天气，也不会出现碎裂飞溅的问题，同时板材本身的透光率可以根据使用需求调整，既能过滤强光避免直射眩光，又不会让遮蔽区域完全昏暗，兼顾遮阳和自然采光的需求。

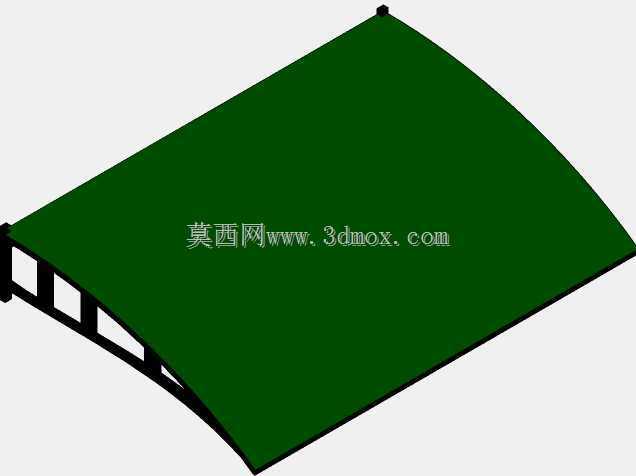

　　从结构设计逻辑来看，这个模型的篷面采用了微弧曲面造型，并非完全平直的平板结构，这种设计首先是考虑排水需求，雨天落在篷面的雨水会顺着曲面弧度自然流向两侧排水边，不会在篷面积水形成荷载负担，长期使用也不会因为积水静压导致板材变形。其次曲面造型相比平板的抗风载能力更强，当户外遭遇强对流大风天气时，气流可以顺着曲面顺滑导流，不会像平板结构那样直接承受垂直方向的风阻推力，降低支架结构的受力负荷。篷面的聚碳酸酯板材边缘做了全包式压边固定，不是简单的螺丝点固定，压边结构可以把板材的受力均匀分散到整个边框，避免局部应力集中导致板材开裂，同时压边处预留了热胀冷缩的伸缩间隙，因为聚碳酸酯板材的线膨胀系数比金属大，四季温差变化下如果没有预留伸缩量，很容易出现夏季起拱、冬季拉裂的问题。

　　支撑部分采用的是桁架式斜撑结构，从安装墙面延伸到篷面前沿，斜撑的排布间距经过荷载核算，常规民用场景下按照1.2米的间距排布单组斜撑，就可以满足南方地区基本的雪载、风载要求，如果是沿海台风高发区域，只需要把斜撑间距缩小到0.8米，同时增加斜撑和墙面连接的膨胀螺栓数量，就可以提升整体结构的抗风等级。斜撑和墙面的连接点设计在建筑结构梁或者实心砌体位置，禁止直接固定在保温层、空心砖饰面等非承重结构上，安装时连接点会加装防水垫片，避免雨水顺着螺栓孔渗入墙体造成内墙渗水。篷面的前沿比斜撑的最外端多出10公分的挑边，这个细节是为了让雨水顺着挑边直接滴落，不会顺着斜撑构件流到墙面或者下方通行区域。

　　尺寸边界方面，这类单组遮阳篷的常规出挑深度在1米到2.5米之间，单段连续安装的长度不建议超过6米，超过6米的话需要在中间增加立柱支撑，或者分段设置独立的篷体结构，预留伸缩缝。聚碳酸酯板材的厚度选择和出挑深度直接匹配，出挑1米以内可以用4mm厚的实心板，1.5米到2米区间用6mm厚板材，2米以上的出挑深度则需要用到8mm以上的板材，或者采用中空结构的聚碳酸酯阳光板，在减轻自重的同时保证结构刚度。安装时篷面和墙面的夹角保持在5度到10度之间，这个坡度既可以保证排水顺畅，又不会因为坡度过大导致篷面视觉上过于倾斜，影响整体美观度。

　　实际选型建模时还要注意配套的密封胶条选择，和聚碳酸酯板材接触的密封件必须采用中性硅酮密封胶，不能使用酸性胶，因为酸性胶的化学成分会和聚碳酸酯材料发生反应，时间长了会导致板材接触位置发黄、开裂，缩短使用寿命。所有金属支撑构件都做了户外粉末喷涂处理，涂层厚度不小于60微米，可以应对户外日晒雨淋的腐蚀环境，避免短时间内出现生锈掉漆的问题。和玻璃遮阳篷相比，聚碳酸酯材质的整体重量只有同厚度玻璃的六分之一，对安装墙面的承重要求更低，哪怕是老式砖混结构的建筑，也可以在验算后安装，不需要额外做墙体加固，适配性更强。
