四轮式自动挖洞播种作业机器人结构

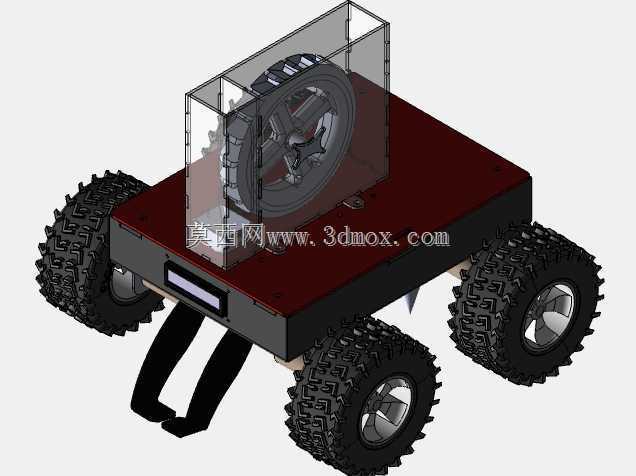

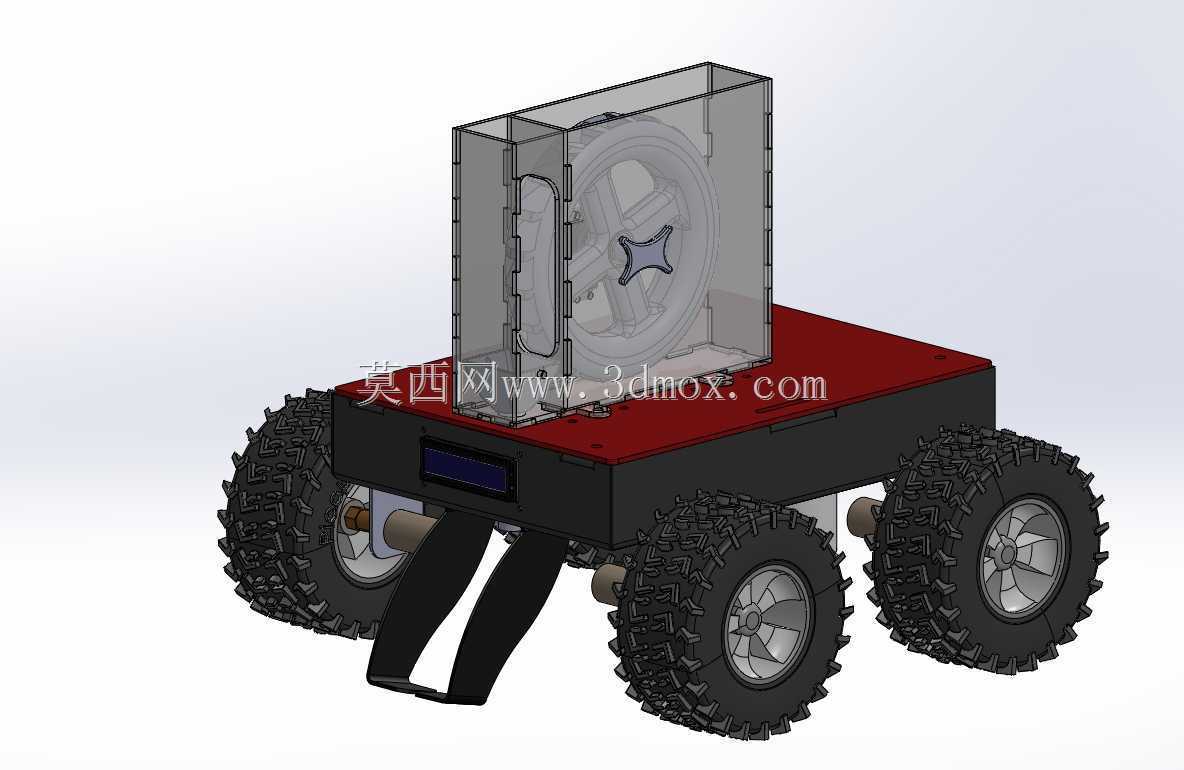

　　这款四轮行走式播种作业设备，主要面向小地块经济作物种植、设施农业垄上播种、山地丘陵零散耕地的播种作业场景，可替代人工完成挖穴、投种的连续作业流程，适配蔬菜、小粒谷物、部分中药材种子的播种需求，相比传统人工点播能大幅降低作业弯腰频次，提升单位面积播种的点位一致性。从结构设计逻辑来看，整机采用矩形承载底盘作为安装基准，底盘上方预留种箱安装位，下方集成行走轮组与挖洞执行机构，所有部件的安装基准面统一贴合底盘上下平面，减少装配时的基准转换误差。行走部分采用四个大颗粒深花纹越野轮，轮缘的凸起齿形可在松软耕地、带少量残茬的地块获得足够抓地力，避免作业时出现打滑导致的播种间距偏差，轮组的安装轴座直接固定在底盘侧方的加厚安装凸台上，

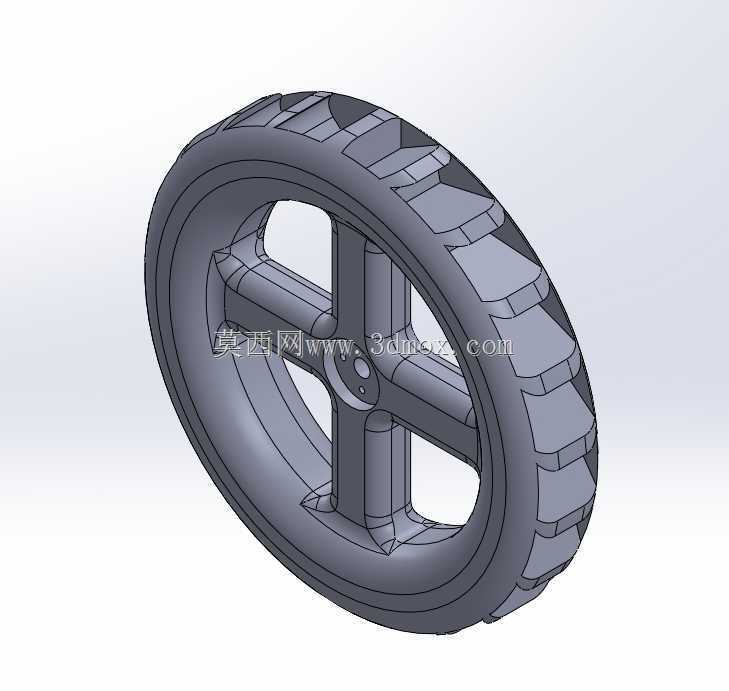

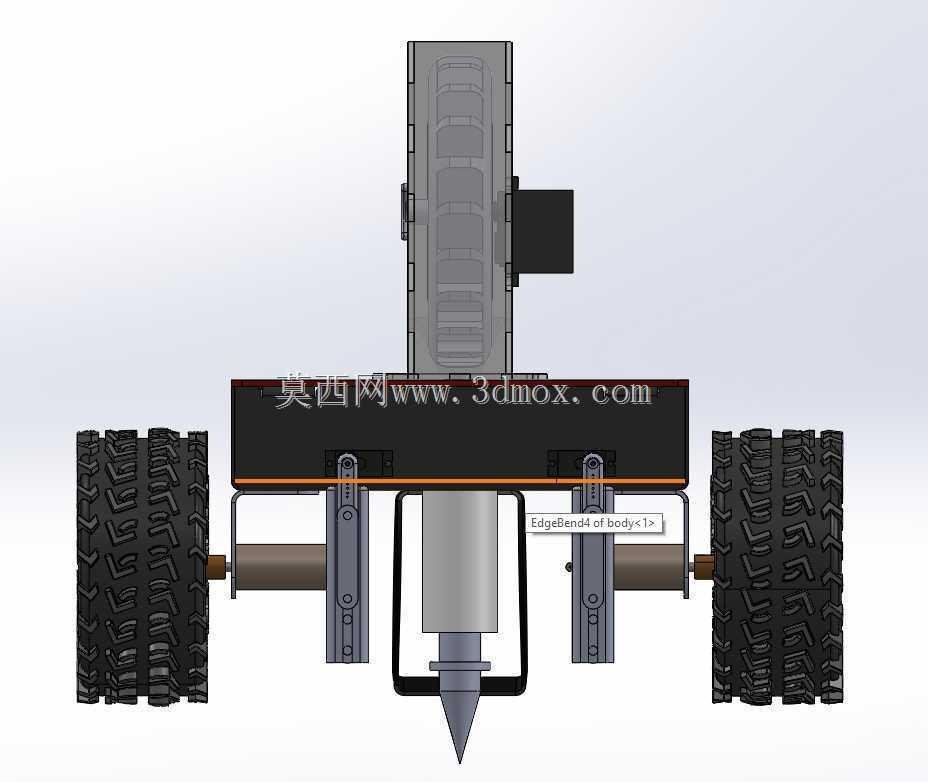

　　轴座与底盘之间预留调整垫片间隙，可根据作业地块的土壤松软程度微调轮系下探量，保证底盘离地间隙适配不同垄高的作业要求。底盘前部下方安装的双片式挖洞执行件，采用弧形弯折的钣金结构，作业时随整机前进完成入土、抬升的循环动作，挖洞深度可通过调整执行件与底盘连接的摆臂限位块位置实现调节，适配不同种子的播种深度要求，执行件的入土角度经过优化，可减少带土量，避免挖穴后土壤回落堵塞种孔。上方的透明种箱采用卡扣式安装结构，可快速拆卸完成加种与清理，种箱内部集成槽轮式排种结构，排种轮的转动通过轮组的行走动力同步驱动，保证行走距离与排种时机精准匹配，避免出现漏播、重播问题，种箱侧壁设置观察窗，可直观查看剩余种量，无需频繁开盖检查。

　　底盘上表面的红色覆盖件为可拆卸式检修盖板，拆开后可直接接触到底盘内部的传动链路、控制模块，日常维护时无需拆解整个轮组与执行机构，降低运维难度。从安装边界来看，整机宽度控制在常规垄距适配范围内，可顺利通过宽度不小于轮距的作业垄沟，整机高度满足种箱容量与作业视线要求，作业时操作人员可在后方清晰观察挖洞与投种状态，种箱满载状态下整机重心保持在底盘几何中心附近，爬坡或在不平整地块行走时不易出现侧翻。传动链路采用全机械同步结构，无需复杂电控系统即可完成行走与播种的动作匹配，降低了田间作业的故障概率，所有外露转动部件均设置简易防护结构，避免田间杂草、秸秆缠绕转动轴影响作业。在结构细节处理上，所有钣金件的边缘均做折弯去毛刺处理，

　　避免装配与田间转移时划伤操作人员，轮组的轮毂采用一体式注塑结构，兼顾强度与轻量化要求，挖洞执行件采用耐磨钢板材质，经过热处理提升入土部位的硬度，延长在砂石较多地块的使用寿命。整机的装配逻辑采用模块化设计，行走模块、排种模块、挖洞执行模块均可单独拆解更换，针对不同作物的播种需求，可快速更换不同槽型的排种轮，调整挖洞执行件的间距，适配不同的株距、播种深度要求，无需对整机主体结构做大幅改动。
