双浮子250mm长连杆式液位浮子开关结构

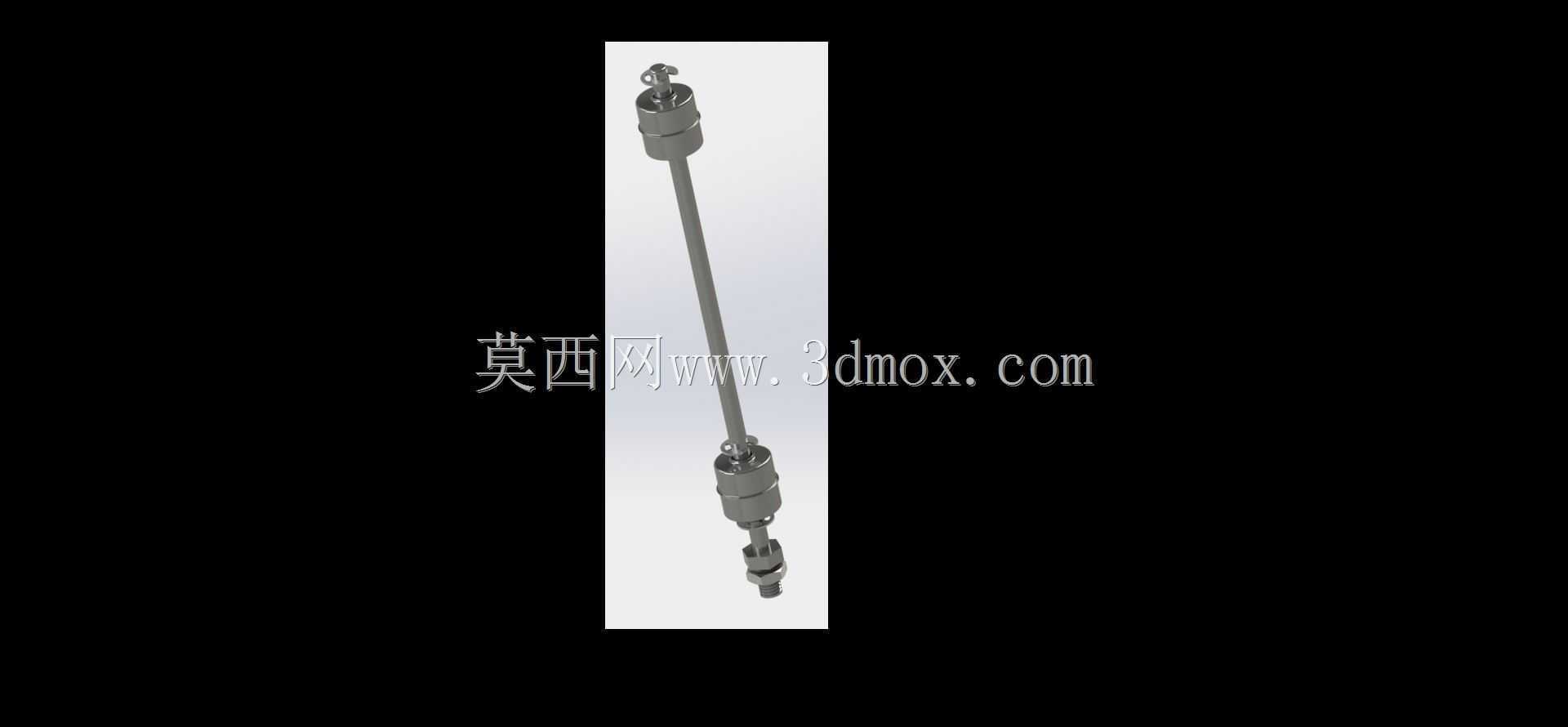

　　在中小型储液罐体、循环水系统、小型液压油箱以及民用供水设备的液位管控环节，这类连杆式双浮子开关是应用频次极高的点位式液位检测部件，不同于投入式静压液位计的连续测量逻辑，它依靠浮子随液位升降触发内部干簧管通断，输出明确的开关量信号，不需要复杂的信号校准，接线逻辑简单，对现场运维人员的技术门槛要求很低，在很多不需要连续液位显示、只需要高低液位点位报警或者联锁控制的场景里，它的可靠性和成本优势非常突出。这款250mm行程的双浮子结构，设计时首先考虑的是安装边界的适配性，整体采用细长杆式布局，杆体直径控制在较小尺寸，顶部预留的接线端结构可以直接适配常规的电气穿线接头，不管是从罐体顶部垂直向下安装，还是在侧壁预留的安装支座上垂直固定，

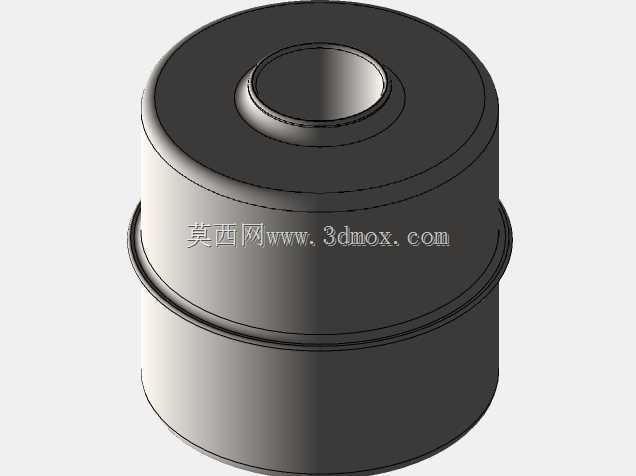

　　都不需要额外做复杂的转接结构，安装时只需要保证杆体处于垂直状态，浮子滑动路径上没有结构干涉即可，不需要额外的安装辅助工装。两个浮子分别对应不同的液位触发点位，在实际使用中可以根据现场需求调整浮子在杆体上的固定位置，低位浮子一般对应补水泵的启动点位或者低液位报警阈值，高位浮子对应补水泵停止点位或者高液位溢流报警阈值，两个点位的间距可以根据罐体的有效液位区间灵活调整，相比单浮子开关只能检测一个液位点位的局限，双浮子结构可以用单台设备完成两个关键点位的检测，减少罐体上的开孔数量，降低罐体密封失效的风险。结构设计上，浮子内部嵌有永磁体，杆体内部对应触发位置封装干簧管元件，当浮子随液位上升或者下降到对应位置时，永磁体的磁场触发干簧管触点动作，

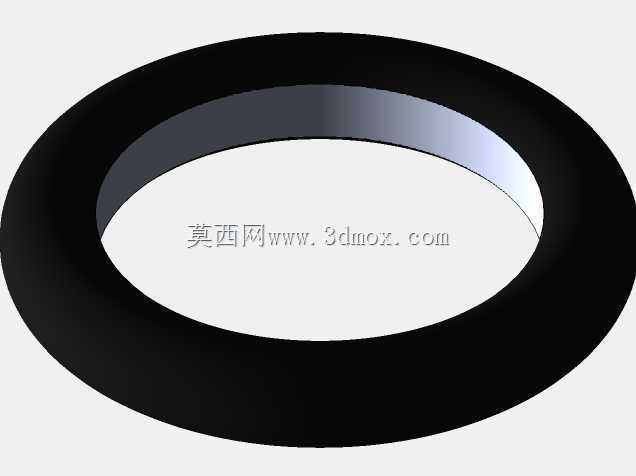

　　实现电路的通断切换，整个触发过程没有机械传动的硬连接，浮子和杆体之间采用滑动配合，配合间隙控制在合理范围，既可以保证浮子滑动顺畅不卡滞，又能避免间隙过大导致浮子倾斜引发的误触发。杆体和上下端座的连接部位采用密封压合结构，适配常规的水基介质、低粘度液压油等非强腐蚀液体的使用场景，浮子材质选用密度低于被测介质的工程塑料或者不锈钢材质，根据被测介质的腐蚀性差异可以选择不同的材质配置，保证浮子能够稳定浮在介质表面，不会因为长期浸泡出现材质溶胀、密度变化导致的触发失效。在实际选型适配时，首先要确认被测介质的密度，保证浮子的浮力足够触发内部开关，其次要确认安装位置的有效液位行程，

　　250mm的杆长对应的有效检测区间可以覆盖大部分小型储液单元的高低液位控制需求，比如小型冷却水循环水箱、机床切削液补给水箱、小型净水设备储水罐这类场景，安装时要注意避开罐体内部的进液口直射位置，避免进液时的流体冲击导致浮子频繁晃动引发信号误报，同时要在安装前确认浮子的安装方向，避免浮子装反导致触发逻辑反向。建模过程中对浮子的滑动配合间隙、端座的密封槽结构、接线端的穿线空间都做了等比例还原，每个部件的装配关系都和实际量产产品保持一致，结构工程师在做罐体设计或者设备液位控制系统选型时，可以直接调用这个模型核对安装空间，确认安装孔位的匹配性，提前规避安装干涉、浮子行程不足等设计问题，不需要再反复核对二维样本的尺寸参数，能有效缩短设备设计阶段的选型核对周期。
