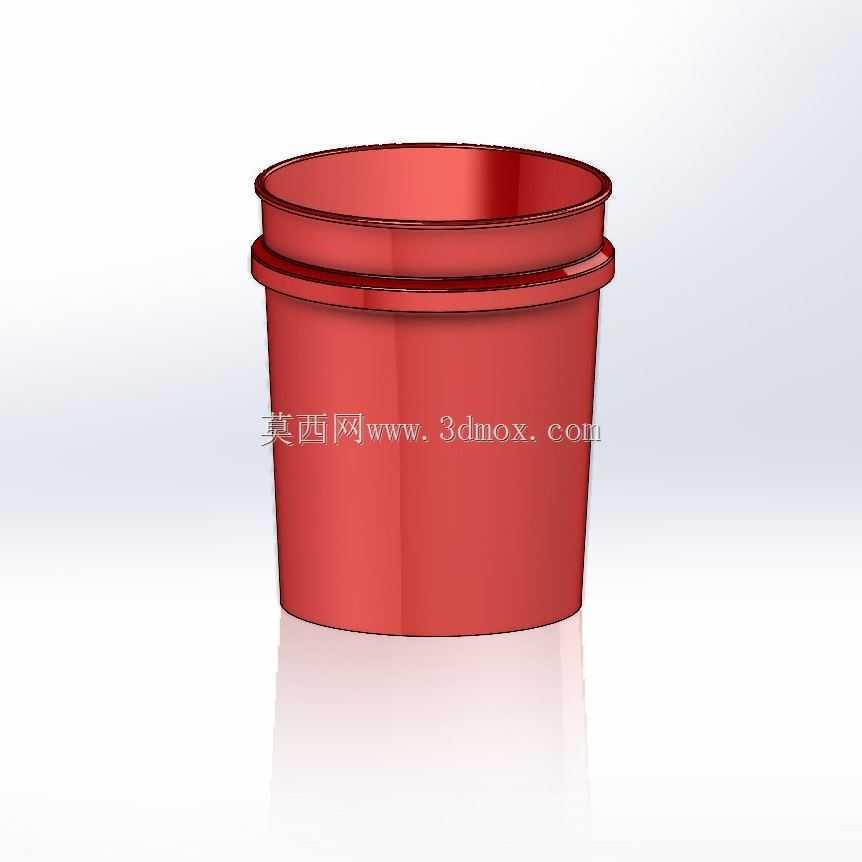

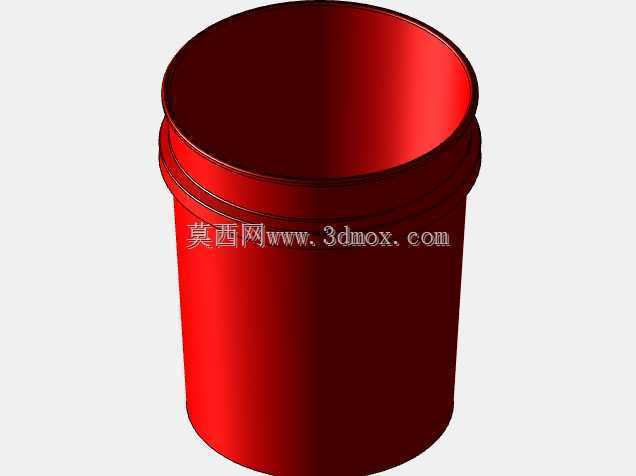

工业级无把手5加仑塑料储料桶结构设计

　　在工业物料储运、化工原料分装、食品级原料周转的实际场景里，这类无把手5加仑桶的应用覆盖度极高，不同于民用带提手的桶型，这款结构专门适配堆码、自动化灌装线的工位需求，日常在涂料生产车间的成品灌装工位、润滑油分装线的中转工位、食品加工厂的酱料原料暂存环节，都能见到同结构桶型的身影。做这款结构设计的时候，最先要敲定的是容积边界，5加仑对应的公称容积要严格控制在18.9L上下，桶身内部的有效容积要预留出3%左右的膨胀余量，避免灌装高温物料或者储运过程中温度变化导致的液体溢出，这部分余量计算是结合不同物料的热膨胀系数反复校核过的，不能随意缩减。桶口位置做了双层凸缘结构，外层凸缘是给桶盖压合预留的卡扣位，内层凸缘做了窄边密封面，

　　配合密封圈可以实现IP67级的密封效果，哪怕是倾倒放置也不会出现渗漏，这个结构的尺寸公差控制在±0.2mm以内，保证和市面上通用的5加仑桶盖完全适配，不需要单独开模做配套盖体，能大幅降低下游用户的采购成本。桶身的锥度设计是经过反复调整的，1:12的脱模锥度既满足注塑生产的脱模要求，又能保证空桶状态下可以互相嵌套堆叠，空桶储运的时候嵌套率能达到70%以上，大幅降低空桶的仓储和运输成本，这个锥度如果做小了，嵌套的时候容易卡滞，工人取桶的时候会费时费力，锥度做太大的话，堆码满料桶的时候上层桶容易滑落，稳定性不足，所以这个锥度参数是结合堆码测试、嵌套测试的实际数据敲定的。桶身下部做了一圈加厚的加强筋，距离桶底15mm的位置，

　　这圈加强筋一方面是提升桶身的径向抗挤压能力，满料堆码三层的时候，桶身不会出现鼓胀变形，另一方面是给自动化输送线的定位机构预留卡位，在灌装线上，输送线的侧夹机构可以精准卡在这圈加强筋位置，保证桶身定位精度在±1mm以内，满足自动化灌装、旋盖的工位要求。桶底做了内凹的防滑结构，内凹深度5mm，底部的十字形加强筋把桶底的承重均匀分散到整个桶底接触面，满料状态下19kg左右的重量加上物料本身的重量，桶底不会出现凹陷变形，同时内凹结构可以让桶放在地面的时候形成微小的真空吸附力，避免在光滑的地坪上出现滑移，哪怕是在有轻微坡度的车间地面放置，也不会轻易滑动。很多人做这类桶型设计的时候容易忽略桶口的卷边强度，这款结构的桶口卷边做了双层卷边处理，

　　卷边内部的R角控制在3mm，工人手动搬运满料桶的时候，手部接触卷边位置不会出现割手的情况，同时卷边的强度可以承受满料状态下的吊装需求，配合专用的吊具可以实现短距离的吊装转运，不会出现卷边变形开裂的问题。在壁厚设计上，桶身采用渐变壁厚设计，桶口位置壁厚3mm，保证密封和卡扣强度，桶身主体壁厚2.2mm，兼顾强度和材料成本，桶底位置壁厚2.8mm，提升抗冲击能力，哪怕是从1.2米高度自由跌落至水泥地面，桶身也不会出现开裂渗漏，这个壁厚梯度是结合注塑成型的熔体流动速率做的优化，避免注塑过程中出现缺胶、缩水的缺陷，同时把单桶的材料成本控制在合理区间。实际应用中，这类桶型除了常规的液体物料储运，还可以用来盛装粉状、颗粒状的工业原料，桶口的密封结构可以有效隔绝外界的水汽和粉尘，保证内部物料不会受潮结块，在电子制造车间的焊锡粉存储、化工车间的粉体原料中转场景下，这个密封结构的实用性非常突出。设计过程中还做了堆码模拟测试，满料状态下静态堆码四层，持续72小时，桶身的变形量控制在2mm以内，卸载之后可以完全恢复原状，不会出现永久变形，满足仓储环节的高位货架堆码要求。另外桶身的外表面做了哑光磨砂处理，一方面是避免储运过程中表面划伤影响外观，另一方面是方便粘贴物料标签，标签粘贴之后不会因为表面太光滑出现起翘脱落的问题，哪怕是在低温冷库环境下存放，标签的附着力也能满足要求。
