手扶式多行精密播种作业农机结构

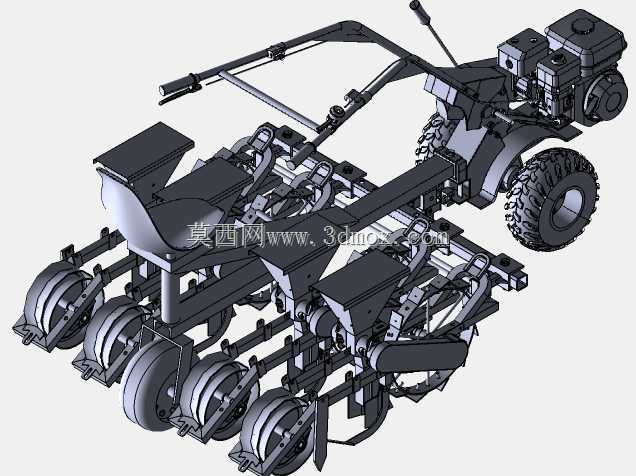

　　这套手扶式多行播种作业设备的三维结构，核心适配丘陵、小块零散耕地的播种作业场景，这类地块受地形限制，大型牵引式播种机具无法进入作业，长期依赖人工点播或简易单行播种工具，作业效率低、播种深度与株距一致性差，直接影响后续作物出苗率与田间管理成本。从结构布局来看，整机采用手扶操控的动力前置布局，动力单元直接集成在行走轮上方，通过链传动将动力分流至行走驱动与播种执行两个模块，省去了长距离传动轴的动力损耗，也让整机重心落在行走轮轴线附近，操作人员扶握扶手时仅需控制行进方向，无需额外承担设备下压或上抬的作用力，长时间作业的劳动强度明显降低。设备的作业执行端采用六行平行排布的播种单体，每个单体独立配置仿形地轮、开沟器、排种机构与覆土镇压轮，

　　仿形地轮通过平行四连杆结构与主框架连接，可随田间地表起伏上下浮动，浮动行程控制在120mm范围内，即使地块存在50mm以内的高低差，每个播种单体也能保持开沟深度一致，避免出现种子裸露或播种过深无法出苗的问题。开沟器选用窄型锄铲式结构，开沟宽度控制在30mm，作业时对土壤的扰动范围小，可减少土壤墒情流失，适配小麦、玉米、大豆等多种旱地作物的播种农艺要求，开沟深度可通过单体上方的调节螺杆在20mm至80mm区间内无级调整，调整刻度直接刻印在调节支臂上，操作人员无需额外量具即可快速完成深度参数设置。排种机构采用槽轮式定量排种结构，每个排种器的槽轮转速与行走轮转速通过齿轮组刚性联动，排种量仅随行进速度变化，不会出现地轮打滑导致的漏播、

　　断条问题，株距调整通过更换不同齿数的传动齿轮实现，可覆盖100mm至300mm的常用作物株距要求，齿轮安装位置预留了快拆结构，更换齿轮无需拆卸其他部件，单人两分钟即可完成株距参数切换。主框架采用矩形钢管焊接成型，整体宽度控制在1200mm，长度1800mm，扶手高度可在900mm至1100mm区间调整，适配不同身高操作人员的操控习惯，整机最小转弯半径为800mm，可在地块边角位置灵活转向，无需人工额外补播边角区域。行走轮选用大花纹农用橡胶轮，轮径400mm，胎面花纹高度25mm，在湿润黏重的土壤环境下也能提供足够附着力，避免打滑影响排种精度。每个播种单体的覆土镇压轮采用空心橡胶结构，镇压压力可通过弹簧预紧力调整，

　　确保种子与土壤紧密接触，同时不会因压力过大导致土壤板结影响出苗。从设计思路来看，这套结构优先考虑了丘陵地区农户的实际使用条件，所有易损部件如开沟器铲尖、排种槽轮、传动齿轮均采用通用标准件，无需定制特殊配件，农户在乡镇级农机维修点即可完成更换维护；整机没有复杂的电控或液压系统，所有功能均通过纯机械结构实现，故障率低，操作人员仅需基础的农机使用常识即可完成操作与日常保养。安装边界方面，整机与动力单元的连接采用标准法兰接口，可适配市面上多数170F、178F型号的通用小型汽油机，无需对动力输出轴进行额外改装，农户现有同规格手扶动力头可直接挂载使用，降低了设备的购置成本。作业时设备的有效作业幅宽为1100mm，单行间距200mm，常规作业行进速度为每小时2至3公里，每小时作业面积可达3至4亩，是人工播种效率的15倍以上，同时能保证播种深度、株距的一致性，后续作物出苗整齐度可提升20%以上，减少后期间苗、补苗的人工投入。结构设计过程中，对每个铰接位置都预留了润滑注油嘴，注油周期为每作业20小时一次，日常维护流程简单；所有传动部件均设置了防护罩，避免作业时秸秆、泥土卷入传动机构造成卡滞，同时也能防止操作人员衣物卷入传动部件引发安全事故。扶手位置设置了离合手柄与油门控制手柄，操作人员在扶稳设备的同时即可完成动力切断、转速调整的操作，无需弯腰触碰机身其他位置的控制部件，操作逻辑符合常规手扶农机的使用习惯，操作人员无需额外长时间培训即可上手作业。
