双出料口农用颗粒撒施作业设备结构

　　该设备为挂载式农用颗粒物料撒施作业装置，主要适配大马力拖拉机后悬挂系统使用，是大田种植环节中基肥撒施、种肥同播、生长期追肥作业的核心配套机具，可覆盖小麦、玉米、大豆等大田作物，以及草场、果园的颗粒肥、融雪剂、草场草种等颗粒状物料的均匀撒施作业，作业幅宽可根据撒播盘转速调整，适配不同地块的作业效率需求，单行程作业可覆盖6-12米幅宽，大幅降低人工作业的劳动强度，提升规模化种植的农事作业效率。

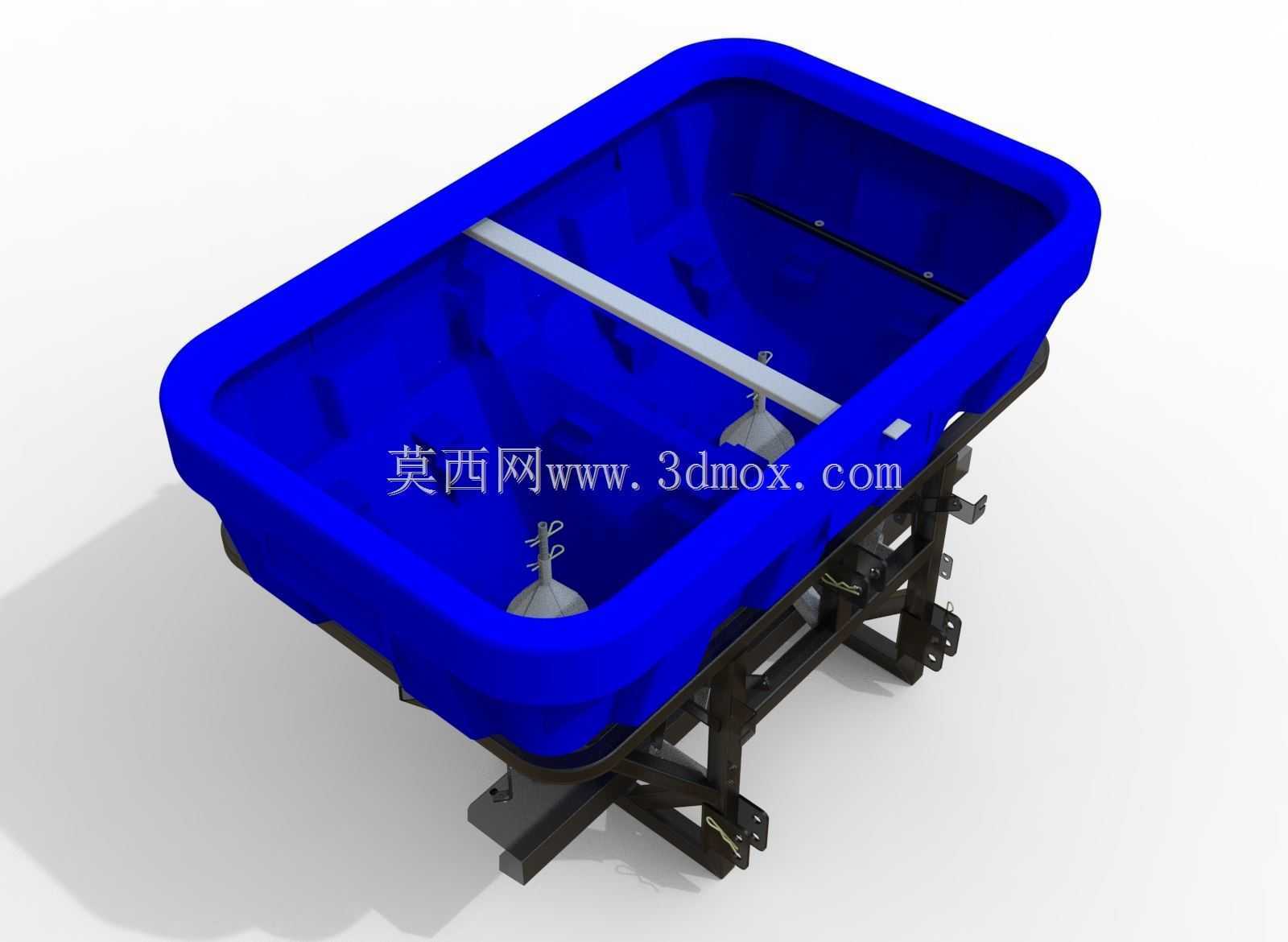

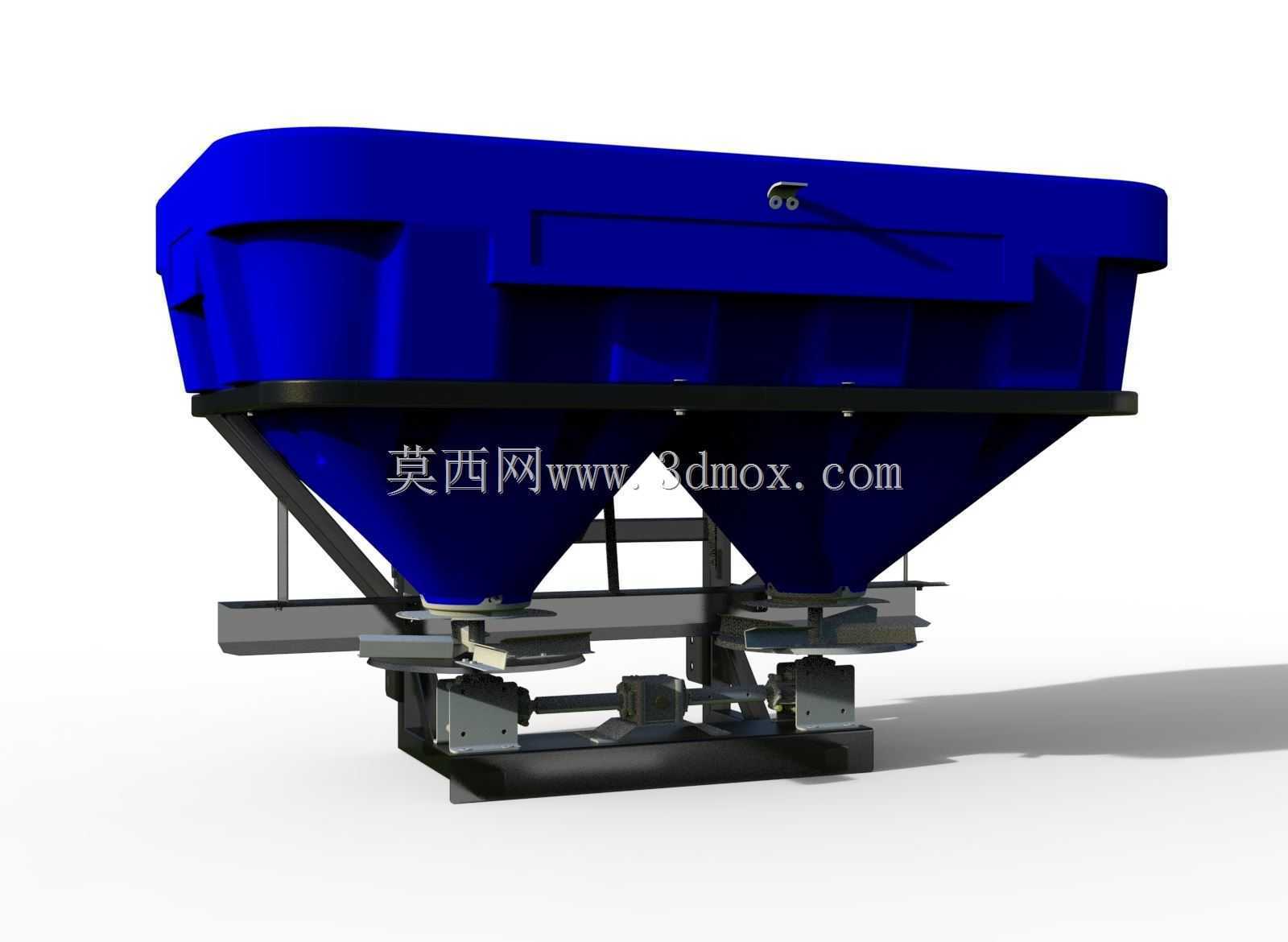

　　从结构设计逻辑来看，整机采用上宽下窄的倒梯形双锥料斗设计，上部大容积料仓可减少作业过程中的补料频次，单次装载可满足15-25亩大田的撒肥作业需求，料斗内壁做了顺滑过渡处理，无直角积料死角，可避免颗粒肥料受潮结块后在仓内架桥堵料，保证物料依靠自重顺畅下落至下部撒播机构。料斗下部设置两个独立的锥状出料口，每个出料口对应一套独立的撒播盘总成，两套撒播机构对称布置在机架中部，可通过调节出料口的插板开度控制单口下料量，匹配不同作物的施肥量要求，撒播盘采用耐磨工程塑料材质，盘面设置径向导料棱，可将下落的颗粒物料沿切线方向均匀甩出，避免物料集中堆积在作业幅宽的中心区域。

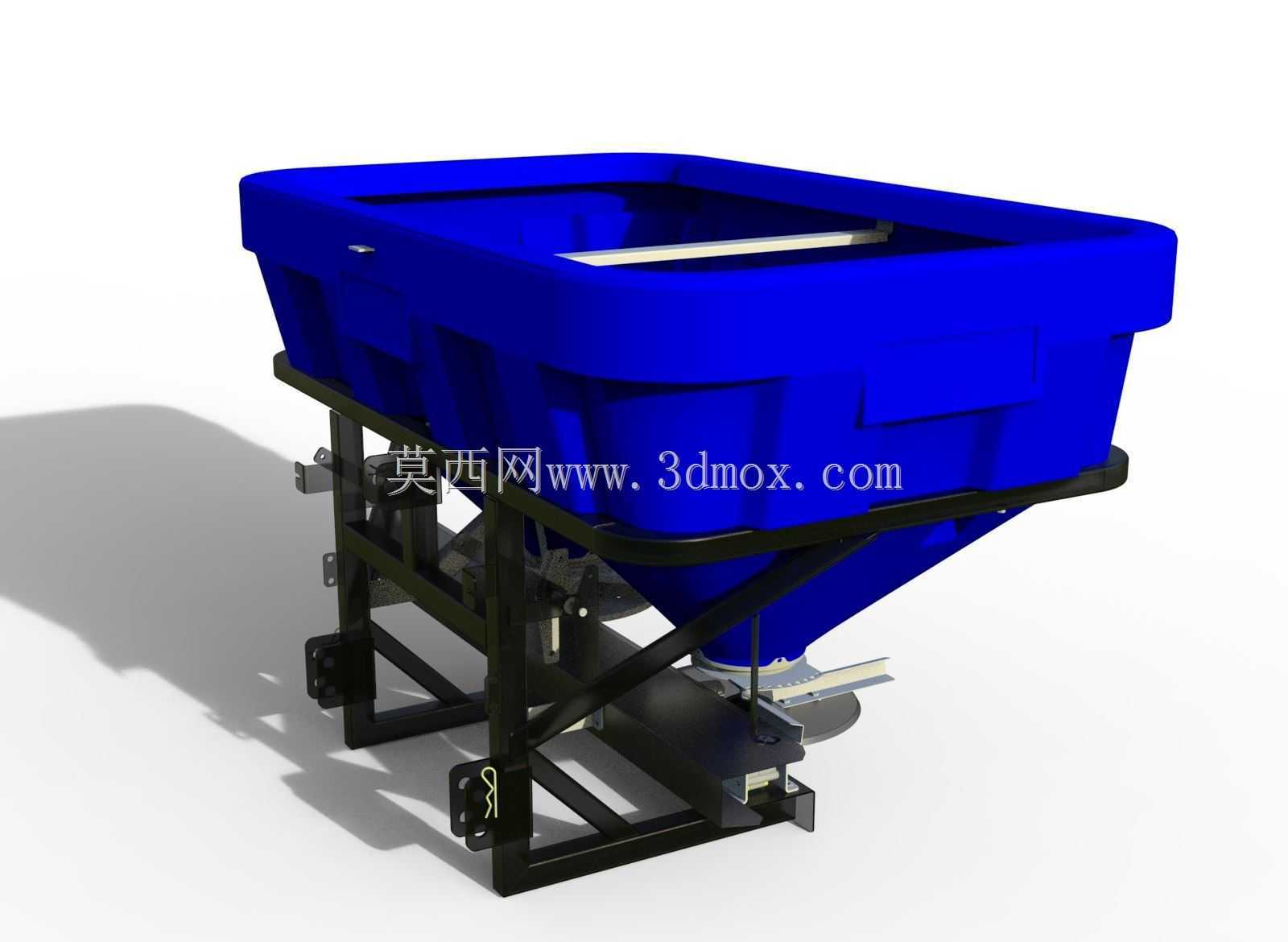

　　机架部分采用矩形钢管焊接成型，整体做了防锈喷涂处理，上部设置一圈加强围板与料斗底部法兰连接，可承托满载状态下料仓的全部重量，避免料斗受载变形；下部设置标准三点悬挂连接位，可直接与拖拉机后悬挂的上拉杆、下拉杆点位匹配，挂接后整机重心位于拖拉机后轮承重范围内，不会出现翘头问题，挂接操作单人即可完成，无需额外辅助工装。撒播盘的动力可通过拖拉机后输出轴连接传动箱获取，也可根据需求选配液压马达驱动版本，适配不同马力段、不同配置的拖拉机挂载使用，传动部位设置了防尘护罩，避免田间作业时的尘土、秸秆碎屑进入传动部件造成磨损。

　　从安装边界来看，整机挂接后横向宽度不超过2.2米，符合道路通行的农机宽度要求，转场作业时无需额外拆卸部件即可通行乡村道路；料斗满载状态下整机重量约280kg，适配50马力以上的轮式拖拉机挂载，不会超出拖拉机后悬挂的承重上限。设备的离地间隙设置为420mm，可适配垄作地块的作业需求，作业过程中不会刮蹭垄顶，也可在留高茬的地块顺利通行，不会被秸秆缠绕拖挂。

　　设计过程中针对颗粒物料的撒施均匀度做了专项优化，撒播盘的转速与下料口开度做了匹配设计，当撒播盘转速处于额定区间时，下料量与撒播幅宽形成线性对应关系，操作人员可通过拖拉机驾驶室内的调节手柄直接控制下料开度，无需停机调整，作业过程中可根据地块肥力情况实时调整撒施量，避免肥料浪费或施肥量不足。料斗上部设置了可翻盖的防尘盖，作业时可避免大风天气将料仓内的轻质颗粒肥料吹飞，也可防止降雨时雨水进入料仓造成肥料结块，翻盖采用铰链连接，开启角度可达120度，补料时不会遮挡加料口，方便装载机或人工倒料。

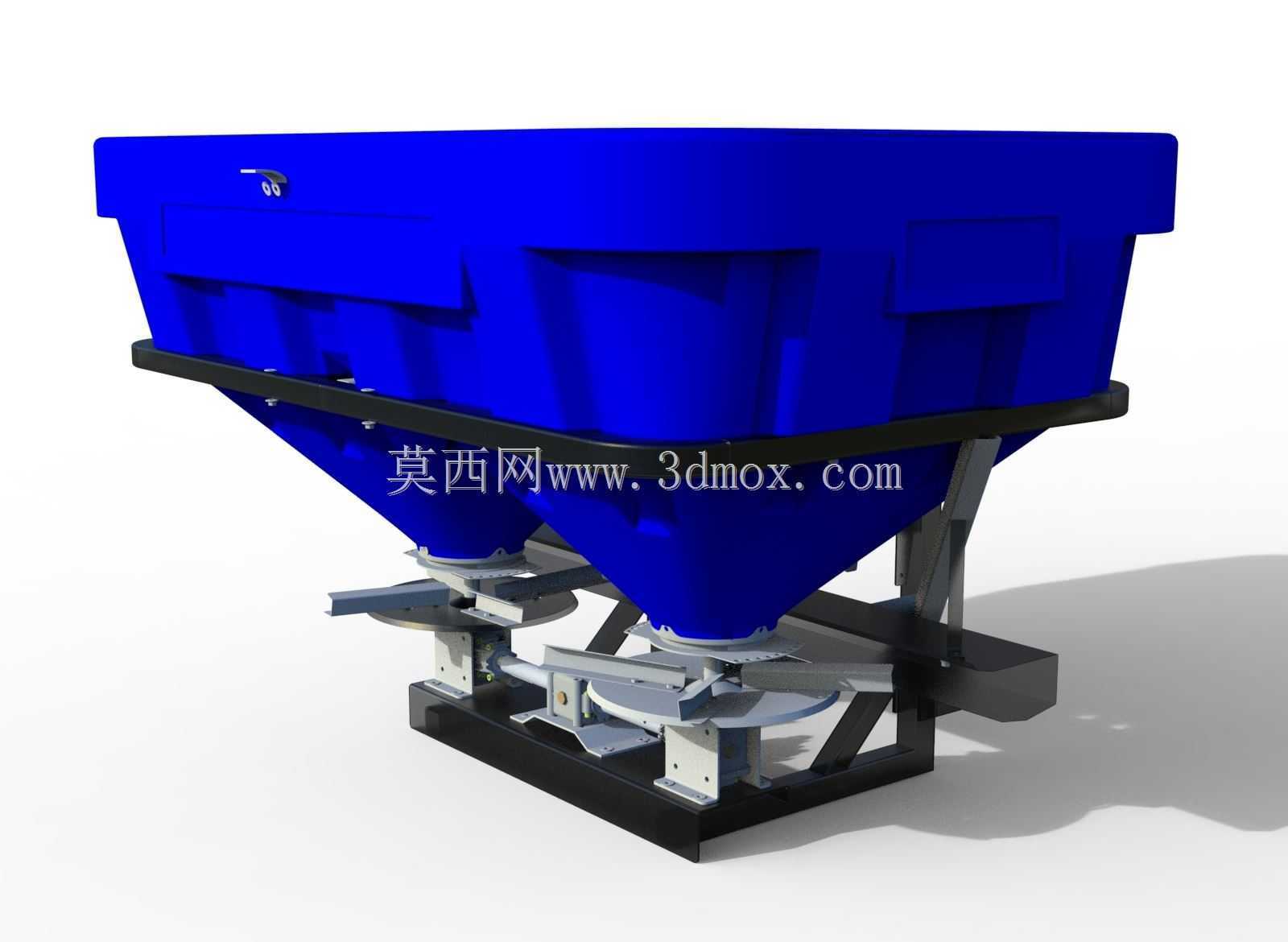

　　两套撒播盘的甩出方向做了角度差设计，左侧撒播盘向左前方倾斜5度，右侧撒播盘向右前方倾斜5度，可避免两个撒播盘的物料在中间区域重叠堆积，保证整个作业幅宽内的物料落料量偏差控制在8%以内，满足农业作业的农艺要求。设备的所有易损件均采用快拆结构设计，撒播盘、下料口衬板等磨损后可直接更换，无需焊接或整体拆卸，降低田间作业的维护成本，所有连接螺栓均采用防松螺母设计，可适应田间颠簸作业的震动工况，不会出现螺栓松动脱落的问题。
