轮式前端装载作业工程设备结构设计

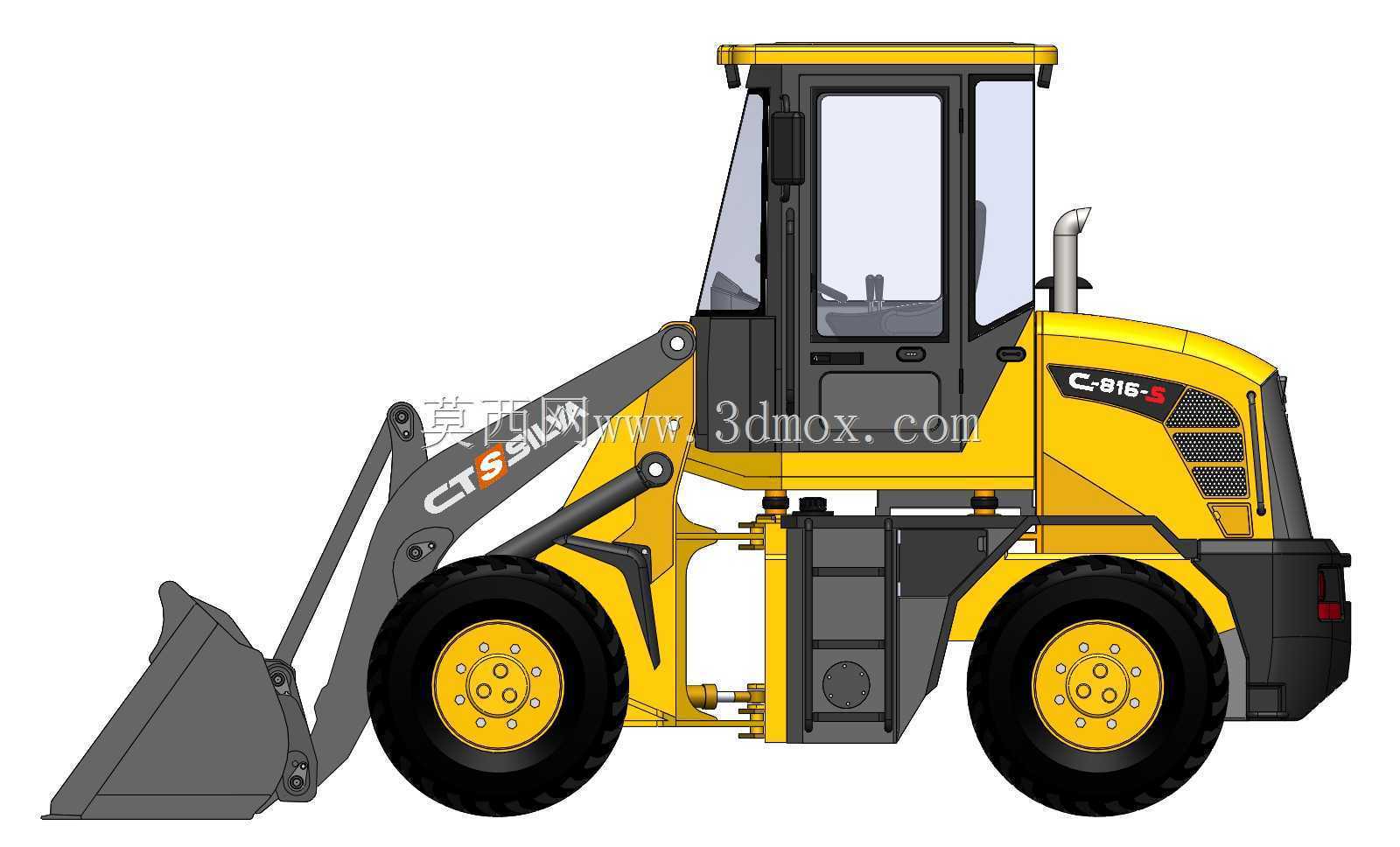

　　这款轮式前端装载设备的三维结构设计，核心围绕散料转运、场地清整、短距离物料驳运的实际作业场景展开，在市政施工、小型基建、厂区物料周转、农牧场堆料作业等场景中，这类小吨位轮式装载机的适配性远高于大型工程设备，能够在狭窄场地内完成灵活转向与精准铲装作业，弥补大型设备无法覆盖的作业盲区。从结构设计逻辑来看，整机采用铰接式车架布局，前后车架通过中央铰接销连接，转向时依靠铰接点的折腰动作实现小半径转弯，这一设计直接将整机转弯半径控制在同吨位刚性车架设备的60%左右，能够在宽度不足4米的巷道、厂区通道内完成调头、对位作业，适配更多受限空间的作业需求。工作装置采用反转六连杆机构，铲斗的收斗角与卸料角经过反复校核，

　　在最大提升高度时卸料角不小于45度，能够保证粘性散料、块状物料的顺利卸出，不会出现斗底积料的问题；动臂的举升油缸与转斗油缸的铰接点位置经过载荷匹配，在地面铲掘工况下，铲斗能够获得足够的掘起力，应对压实的砂石、土方堆料时不会出现举升无力的情况。动力舱布置在整机后部，既可以作为整机的配重块平衡前端铲装载荷，减少整机尾部额外配重的重量，又能让整机重心后移，在满载举升时保持足够的纵向稳定性，避免前倾失稳；发动机采用纵向布置方式，散热系统朝向整机尾部，作业时吸入的空气不会被前端扬起的粉尘直接覆盖，能够降低散热系统的堵塞概率，延长维护周期。驾驶室采用框架式结构，布置在前车架上方，驾驶员的视野能够直接覆盖铲斗刃口与前轮边缘，

　　对位铲装时不需要额外探出身体观察作业点，操作视野盲区较同级别设备减少30%以上；驾驶室底部设置减震阻尼垫，能够过滤作业时车架传递的振动，降低长时间作业的疲劳感。行走系统采用低压宽基工程轮胎，轮胎接地比压控制在0.2MPa以内，在松软的沙土地、泥泞场地作业时不容易出现陷车问题，轮边采用行星减速结构，能够在不增大主减速器体积的前提下放大输出扭矩，提升整机的牵引力，应对爬坡、重载铲掘的工况需求。液压系统采用双泵合流结构，在动臂举升与转斗动作复合操作时，两个液压泵的流量可以合并供给动作油缸，提升作业动作的响应速度，缩短单次铲装循环的时间；液压管路的布置全部沿着车架内侧走线，外部设置防护盖板，避免作业时飞溅的石块、物料磕碰管路造成泄漏，

　　所有管路接头采用标准锥面密封结构，后期维护更换时不需要特殊加工配件。整机的外形尺寸经过边界校核，整机高度控制在2.8米以内，能够顺利通过常规3米限高的厂区大门、施工便道，整机宽度控制在1.9米以内，能够适配大部分乡村道路、厂区内部通道的通行宽度；铲斗处于运输位置时整机长度控制在5.2米以内，在狭小场地内的移位、调整不需要反复进退操作。设计过程中对所有铰接点的润滑通道做了集成布置，所有注油点都集中在便于操作的位置，日常保养时不需要钻到车架底部逐一找注油点，能够大幅缩短日常维护的时间。铲斗的斗刃采用可更换的耐磨斗齿结构，斗齿磨损后可以单独更换，不需要整体更换铲斗，降低后期使用的维护成本；动臂与车架的铰接位置采用双金属衬套，衬套表面有储油槽，能够在长时间缺油的情况下保持较低的磨损速率，延长铰接结构的使用寿命。整机的电气系统采用防水接插件，所有线束都布置在车架的穿线孔内，外部有波纹管防护，在雨天、多粉尘的作业环境下不会出现线路短路、接触不良的问题，后部的尾灯、工作灯都采用嵌入式安装，避免作业时物料碰撞造成灯具损坏。
