工程运输用翻斗车CBM容量货厢结构

　　在矿山剥离、基建土石方转运、散料短途接驳这类重载作业场景里，翻斗车的货厢结构直接决定了单次运载效率、物料留存率以及整车的维护周期，这套第五单元CBM容量货厢的设计，完全围绕重载散料运输的实际工况展开。货厢主体采用ASTM A36低碳钢薄板作为主材，这种材料的屈服强度适中，焊接工艺性优异，在承受块状矿石、砂石的冲击载荷时不会出现脆性开裂，同时板材的冷成型性能可以满足加强筋的冲压成型需求，不需要额外的热处理工序就能达到结构强度要求。

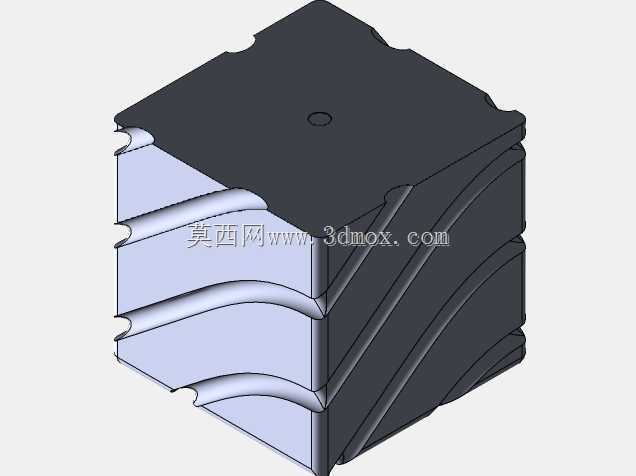

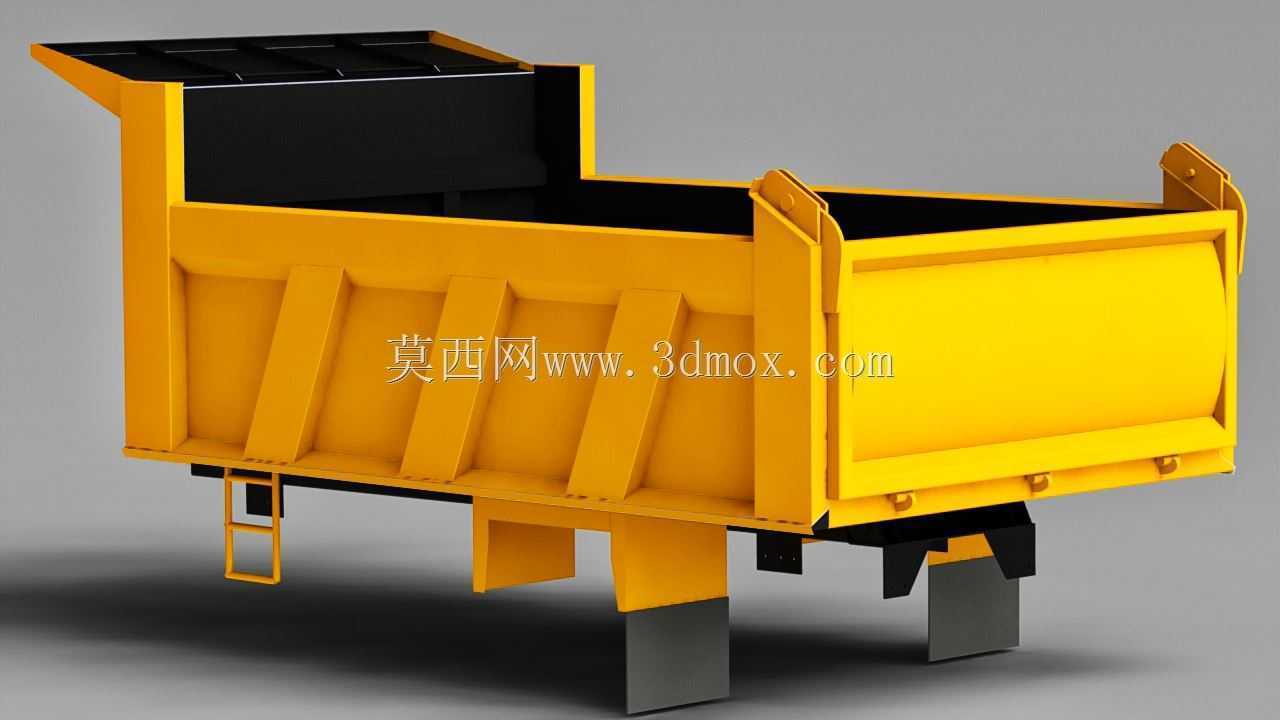

　　从结构布局来看，货厢的侧围采用了等间距布置的竖向加强筋设计，每道加强筋的截面为外凸的梯形结构，这种结构相比平板侧围，抗侧胀能力提升40%以上，当货厢满载砂石、矿料时，侧围受到的物料侧向挤压力会通过加强筋传递到底部的纵梁安装座，避免侧围出现外鼓变形。货厢前部的挡料板采用上沿外倾的设计，倾斜角度控制在12度，既可以防止车辆急加速、爬坡时物料从前端洒落，又不会因为过度外伸遮挡驾驶室后方的观察视野，挡料板内侧还做了平滑的圆弧过渡，减少物料粘附的死角，卸料时不会出现残留积料。

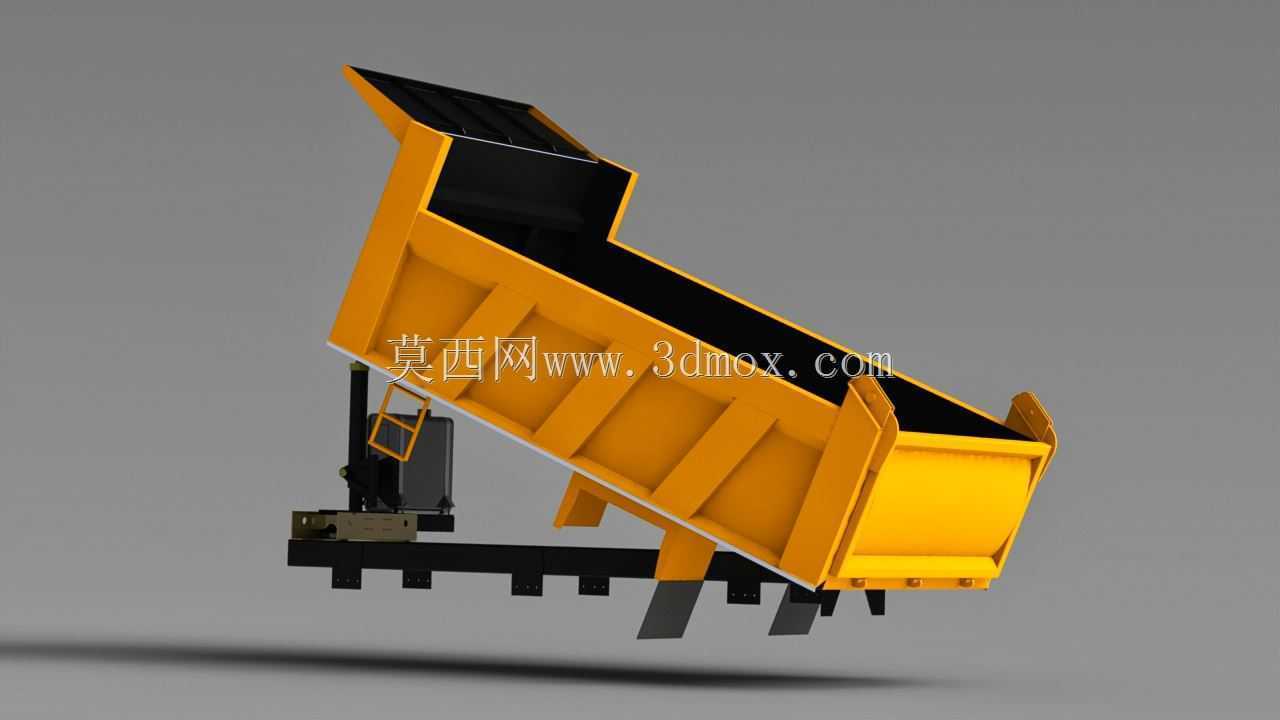

　　货厢尾部的铰接翻板结构采用了双侧锁钩配合的设计，锁钩的安装座直接焊接在货厢后立柱的加强段上，当货厢举升卸料时，锁钩会随举升角度的变化自动脱开，不需要额外的手动操作，翻板的下沿做了耐磨衬板的安装位，日常使用中衬板磨损后可以直接更换，不需要对整个尾板进行切割修复。货厢底部的安装支座采用了分体式的焊接结构，每个支座都对应底盘副梁的安装点位，支座上预留了直径22mm的螺栓安装孔，孔位公差控制在±0.5mm以内，可以直接适配主流重型自卸车的副梁安装尺寸，不需要现场扩孔或者焊接调整。

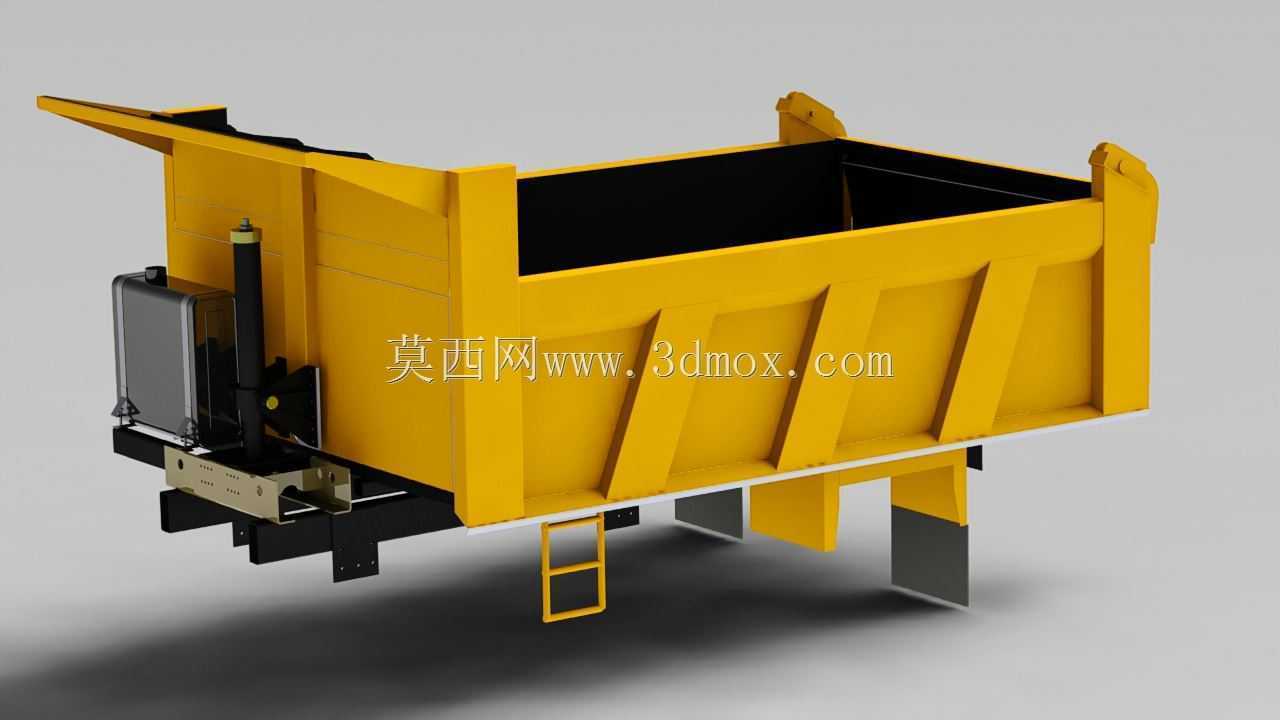

　　设计过程中针对货厢的安装边界做了明确的尺寸约束，货厢的总宽度控制在2350mm，符合道路运输车辆的外廓尺寸限值，不会出现超宽无法上牌上路的问题；货厢的内部长度根据CBM容量要求做了分段校核，底板采用了6mm厚的A36钢板，底板下方布置了三道纵向的加强梁，加强梁的截面为槽型，与底板采用断续焊的方式连接，既保证了底板的承载刚度，又减少了焊接变形量。货厢侧面的爬梯采用圆钢弯折成型，爬梯的踏步间距控制在300mm，方便操作人员上下货厢进行清理或者检修，爬梯的安装位置避开了侧围加强筋的受力区域，不会因为人员踩踏造成侧围局部变形。

　　货厢的上沿做了外翻的折边结构，折边宽度为80mm，这种结构一方面可以提升货厢上口的刚度，防止装载机装料时碰撞造成上口变形，另一方面折边形成的导流结构可以在雨天让雨水顺着折边外流，不会渗入到货厢和副梁的连接缝隙造成锈蚀。货厢内部的所有焊接接缝都做了打磨平滑处理，没有突出的焊瘤或者锐角，避免卸料时物料被焊缝勾挂残留，同时也减少了应力集中点，在长期交变载荷作用下不会从焊缝位置出现开裂。针对不同物料的运输需求，这套货厢的结构还预留了耐磨衬板的安装孔位，如果运输硬度较高的矿石，可以在底板和侧围内侧加装耐磨钢板，不需要对原有结构做改动，直接通过螺栓固定即可，拓展了货厢的适用场景。
