农业散料输送用120吨每小时斗式提升设备

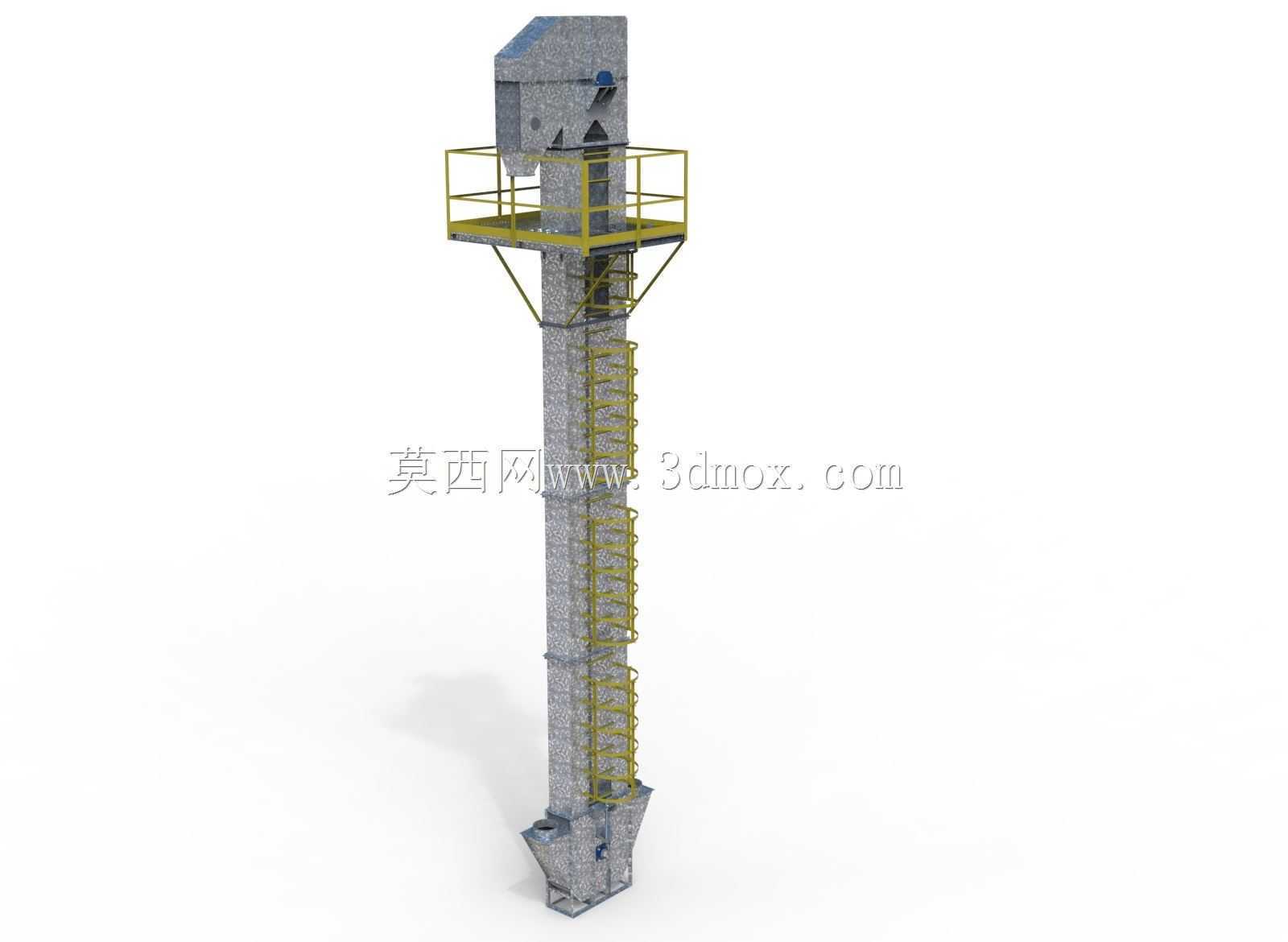

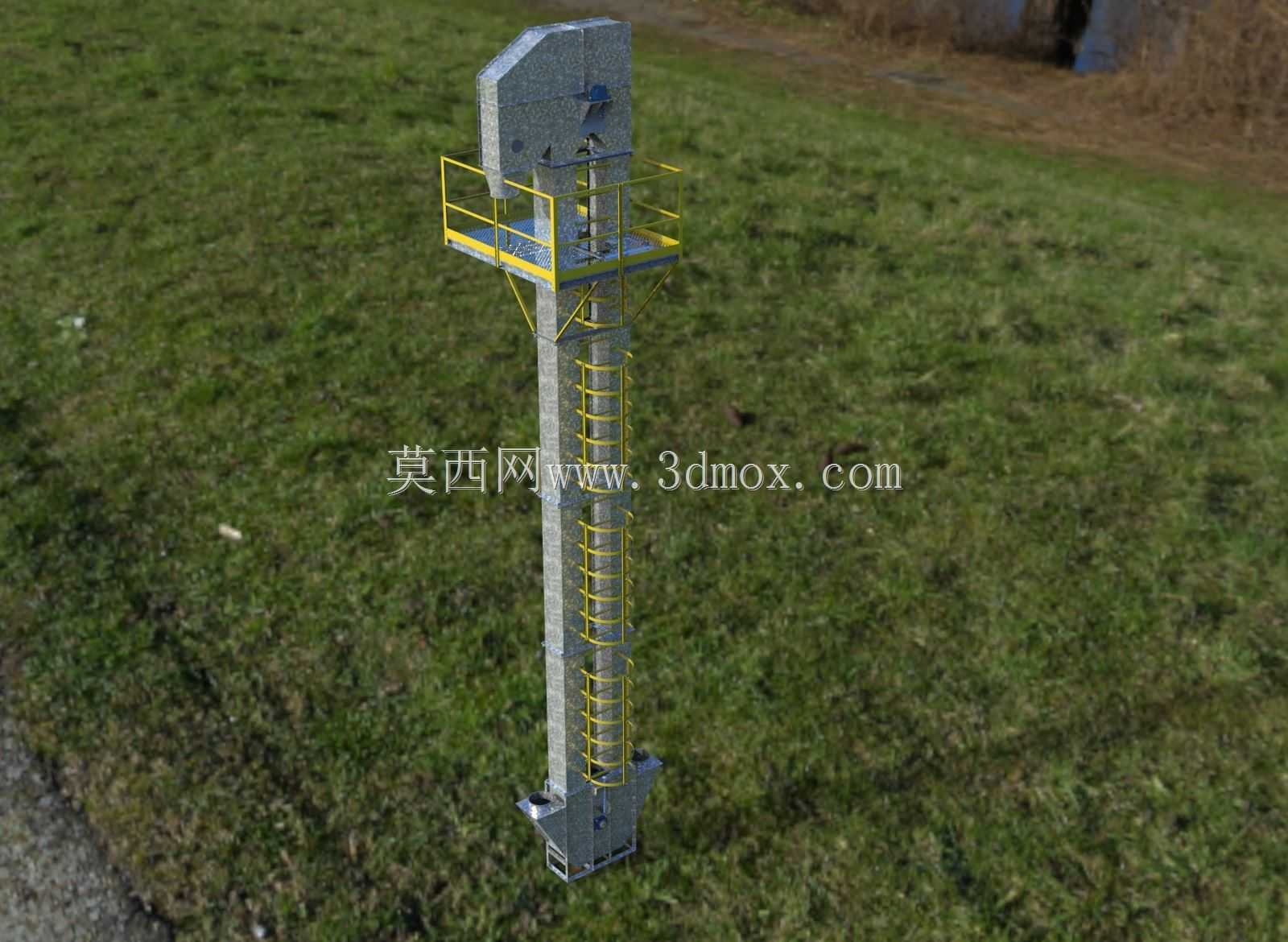

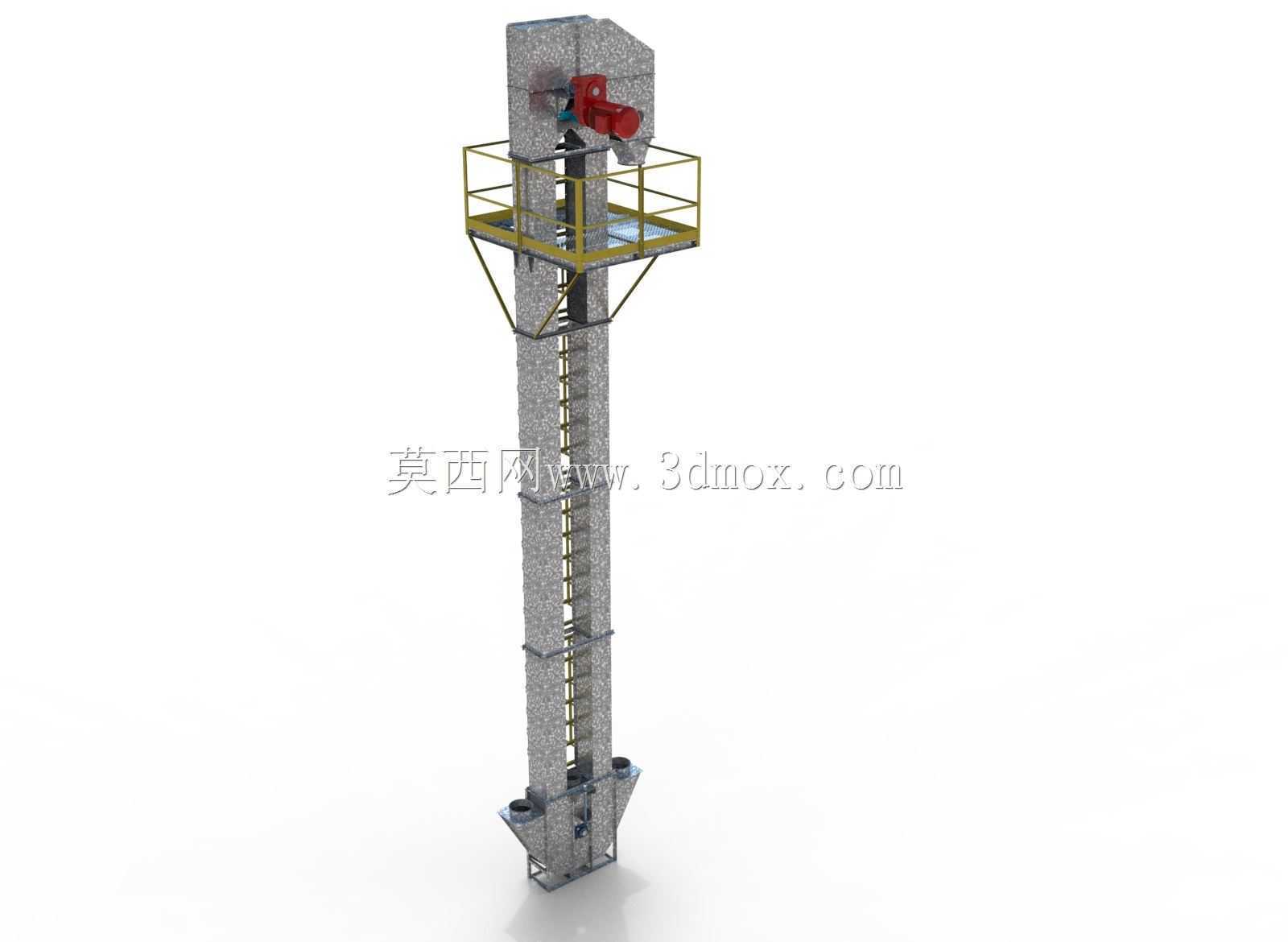

　　这款设备主要面向粮食收储、农产品加工类场景的散料垂直输送需求，针对谷物类颗粒物料的大吞吐量转运设计，额定处理能力匹配每小时120吨的散料输送量级，适配中小型粮食加工线、农场收储点的原料入库、工序间转运用途。从结构设计来看，设备采用立式筒状主体作为物料提升的核心通道，主体外壳采用镀锌质感的耐磨板材成型，兼顾户外使用的抗锈蚀能力与物料冲刷下的耐磨性能，避免长期输送谷物类带轻微摩擦性物料时出现壳体过早磨穿的问题。设备中段设置的外置操作平台采用型钢焊接框架搭配格栅踏板，平台周边设置双道防护栏杆，直爬梯搭配护笼结构，满足日常巡检、设备维护时的人员操作安全要求，平台的悬挑尺寸控制在1.2米左右，既预留了检修时的人员操作空间，

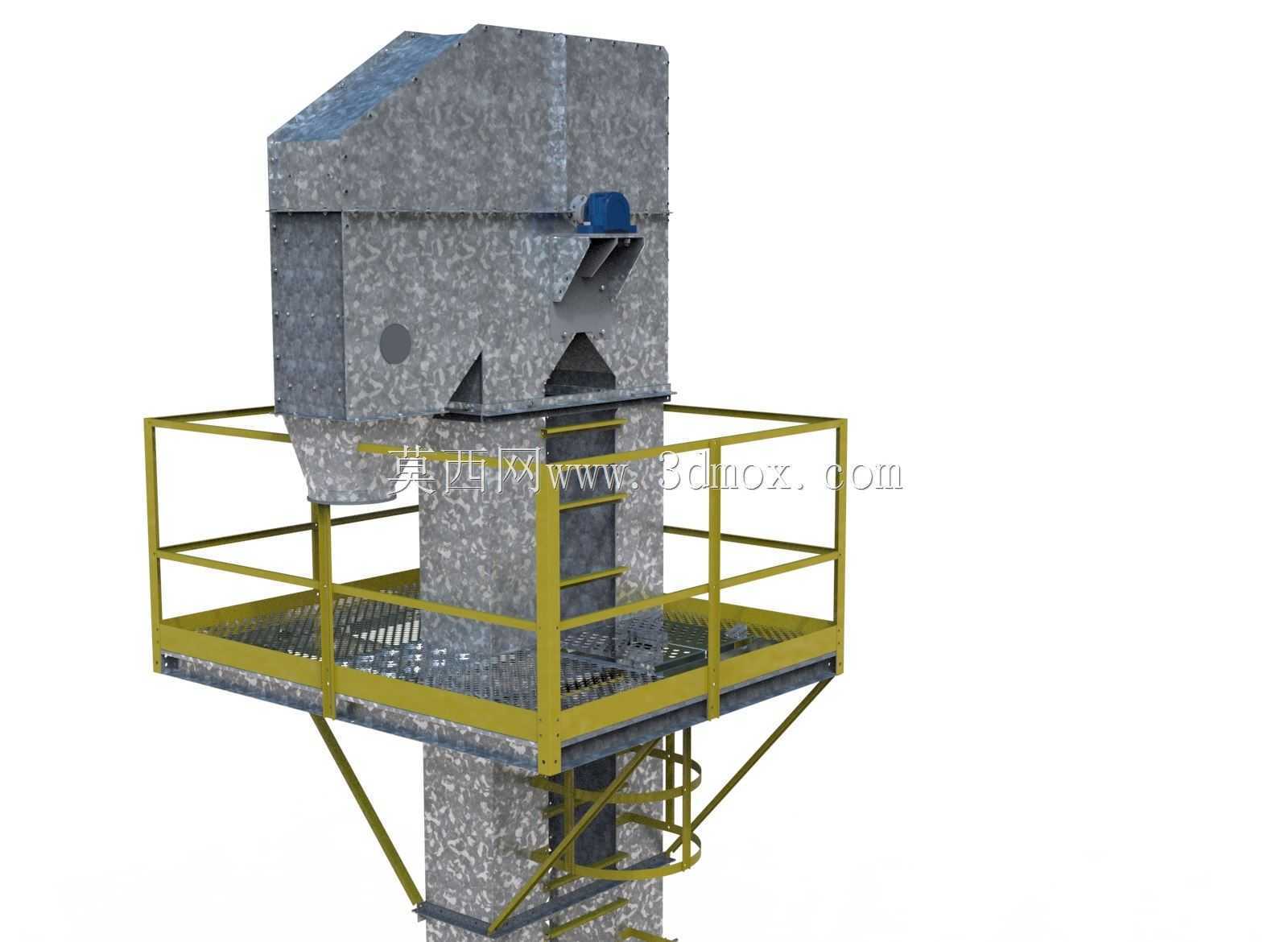

　　也不会过度占用厂房或厂区的安装场地，平台支撑采用斜向型钢撑杆直接与主体筒壁焊接固定，无需额外搭建独立支撑结构，降低现场安装的土建配合成本。设备顶部设置的进料导向罩采用斜向溜槽结构，能够将上游输送设备送入的物料平稳导入内部料斗，避免物料直接冲击料斗造成的结构变形与物料破碎问题，顶部罩壳的检修口位置预留了快拆式盖板的安装位，日常排查堵料、更换磨损料斗时无需整体拆解顶部结构。设备下部的区段设置了环形护笼爬梯，连接地面与中层操作平台，爬梯踏步采用防滑花纹钢板弯折成型，避免人员上下时出现滑倒风险。从安装边界来看，设备整体立式安装的占地投影尺寸约为2.8米见方，主体筒身的垂直高度可根据现场实际输送高度进行模块化拼接，单节筒身长度控制在2米左右，

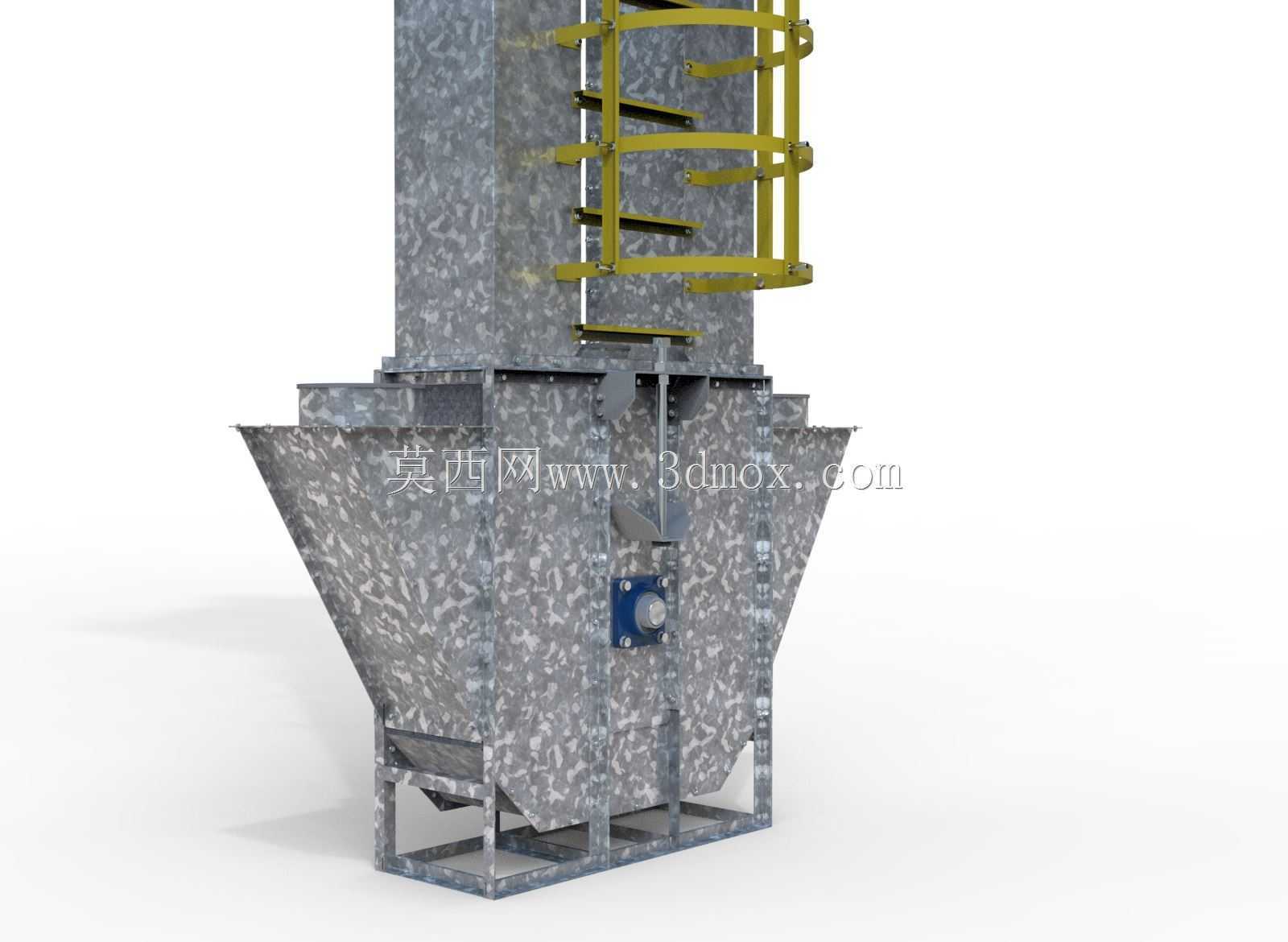

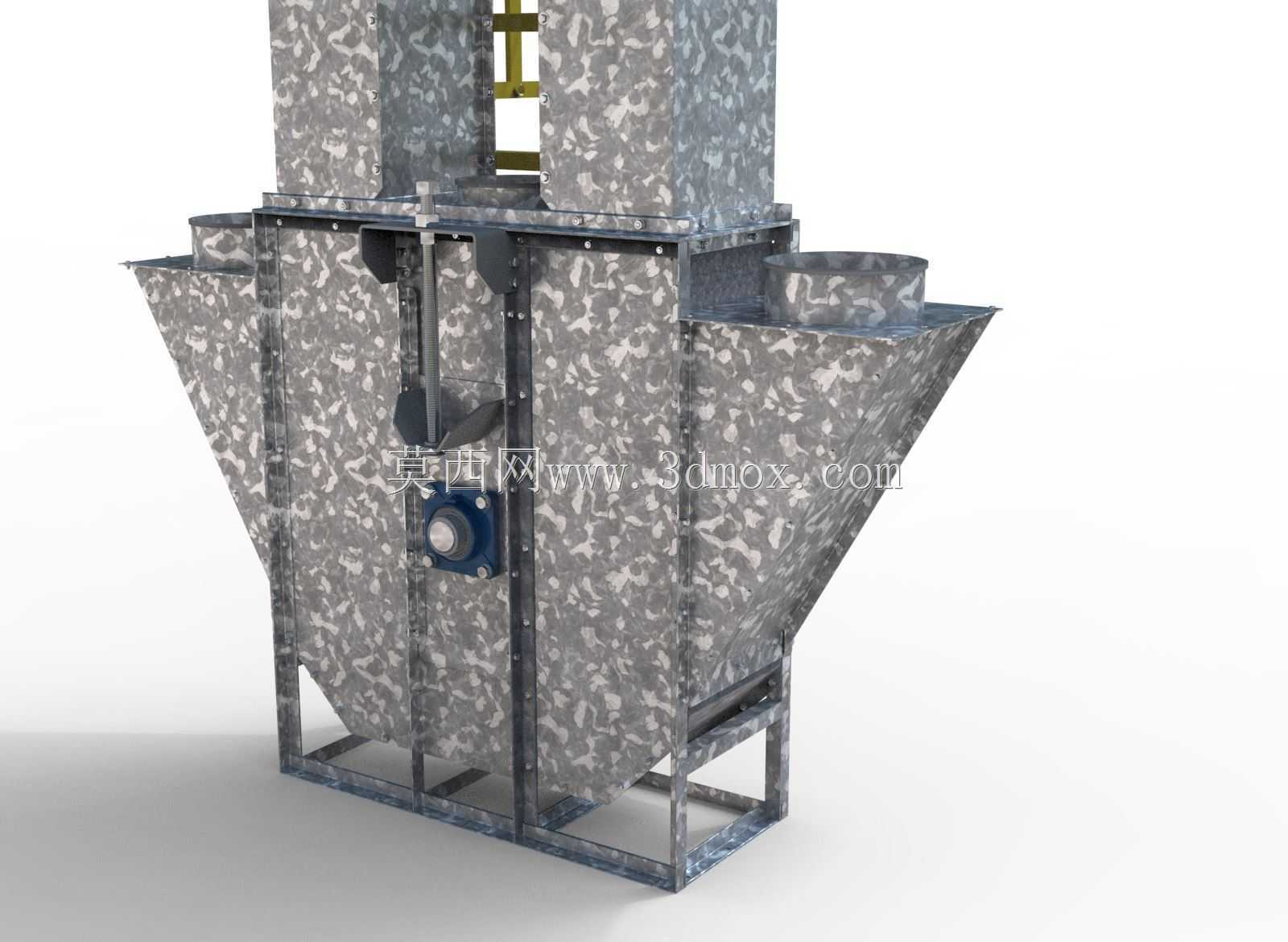

　　方便运输与现场吊装，设备底部预留了地脚螺栓安装孔位，可直接固定在混凝土基础上，基础承载要求按照满载运行时的1.5倍动载荷设计，避免运行时出现共振偏移问题。内部的料斗采用耐磨冲压成型结构，等间距固定在牵引构件上，料斗的容积匹配120吨每小时的输送能力设计，运行时料斗在底部舀取物料后沿筒身垂直提升，到达顶部后通过离心式卸料方式将物料送入下游出料管道，整个输送过程处于封闭筒身内部，避免粮食类物料在输送过程中出现扬尘、洒落的问题，符合农业加工场景的环保与物料损耗控制要求。设计过程中针对谷物类物料的散落性参数，调整了料斗的运行线速度与顶部卸料口的导向角度，避免卸料时出现物料回料的问题，回料率控制在1%以内，降低输送过程中的物料损耗。

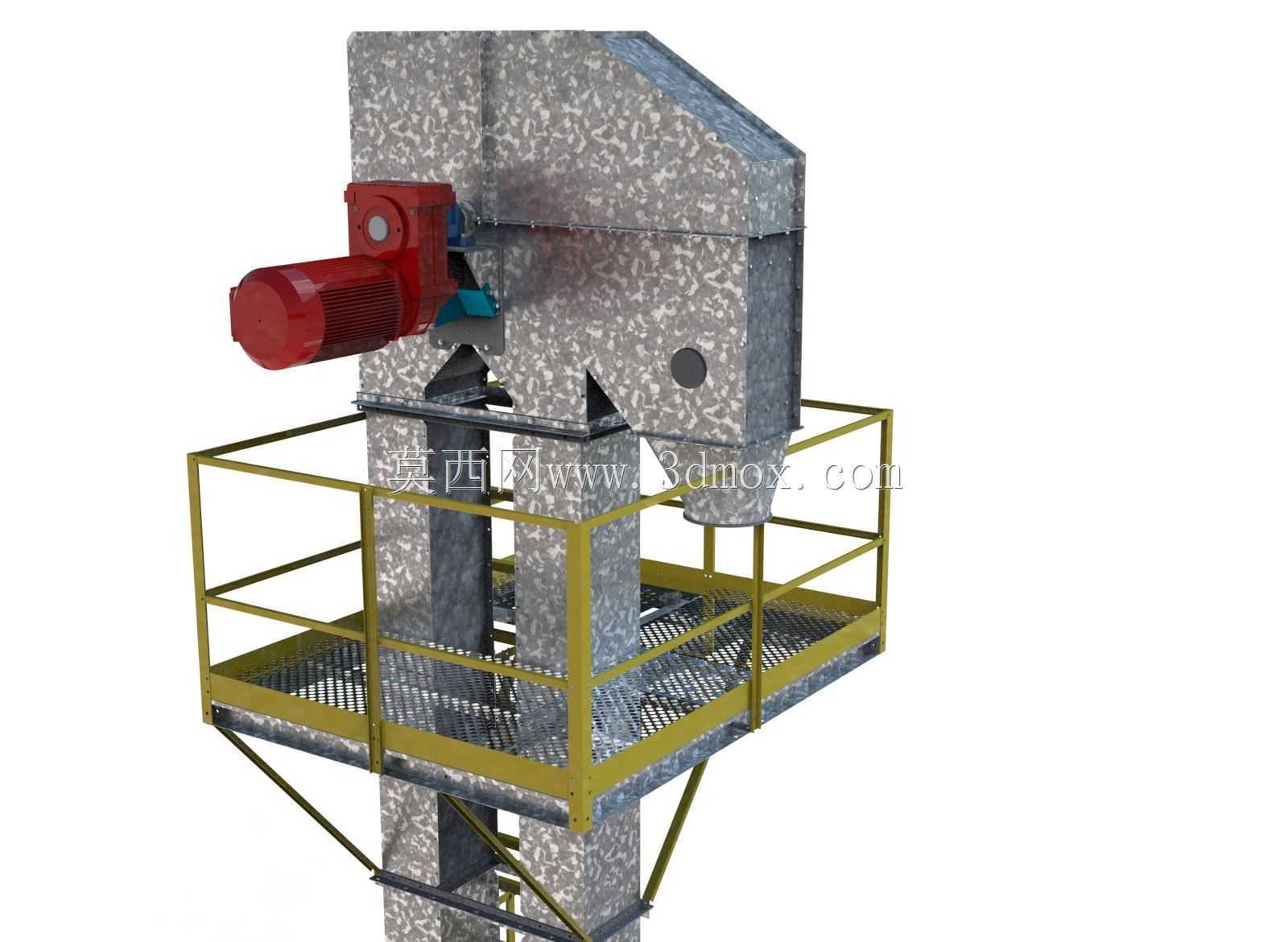

　　设备的驱动单元安装位置预留于顶部区段侧面，可匹配不同功率的减速电机安装接口，用户可根据实际输送高度、物料容重灵活选配驱动功率，无需对主体结构进行二次改造。中层操作平台的栏杆高度设置为1.2米，符合高空操作平台的安全规范要求，格栅踏板的孔隙尺寸控制在30毫米以内，既能够漏下洒落的物料与灰尘，也避免人员踩空或工具掉落的风险。设备整体的结构焊缝均采用连续满焊工艺，筒身拼接处设置密封胶条，保证整个输送通道的密封性，避免输送过程中出现粉尘外溢的问题，适配粮食加工场景的职业卫生防护要求。针对农业场景使用时可能出现的季节性连续作业需求，设备的易损件如料斗、牵引构件均采用快拆式连接结构，现场更换易损件时无需动用大型吊装设备，仅通过中层操作平台即可完成更换作业，降低设备的停机维护时间。
