汽车转向系统横拉杆端部球头结构

　　在商用车、乘用车辆以及部分农用作业机械的转向传动链路中，横拉杆端部部件是连接转向摇臂与转向节的核心传力节点，其结构可靠性直接决定转向操作的响应精度与行驶安全边界。这类部件同时覆盖左侧与右侧安装位，采用RH右旋螺纹样式实现杆长微调，配套锁紧螺母尺寸为M13，可在装配阶段通过螺纹旋合长度调整，匹配不同轮距车型的前束参数校准需求，避免转向过程中出现轮胎偏磨、转向回正力矩异常等问题。

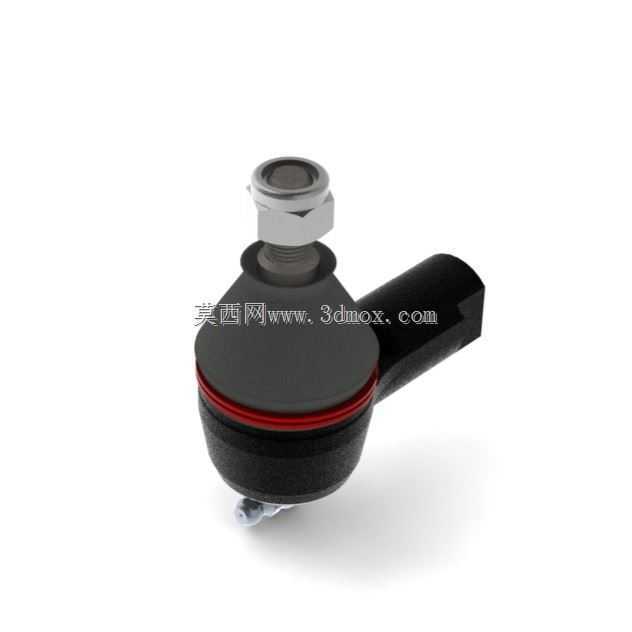

　　从结构设计逻辑来看，该部件采用球铰式核心结构，球头销的球面部分被封装在壳体内腔，配合耐磨衬垫与密封结构，既可以实现空间多角度的摆动，补偿车架与转向节之间的相对跳动位移，又能隔绝路面泥水、粉尘进入铰接摩擦副，延长部件的维护周期。壳体外侧的红色密封环是多道密封结构的外露部分，在实际工况中，车辆行驶过颠簸路面、转向轮随悬架上下跳动时，球头会产生最大可达20度以上的摆角，同时伴随小角度的周向转动，密封结构需要在持续的形变过程中保持密封性能，防止润滑脂流失导致的铰接副早期磨损。

　　安装端的带肩螺栓结构用于与转向节锥孔配合，通过螺母锁紧后实现无间隙的刚性连接，避免转向虚位；侧方的杆体连接端则通过内螺纹与横拉杆杆身配合，装配时需要注意螺纹旋向与左右侧的匹配关系，右旋螺纹的设计适配多数量产车型的横拉杆调节逻辑，调整前束时转动横拉杆杆身即可同步改变两侧端部的旋入长度，调整完成后通过锁紧螺母锁止，防止车辆行驶过程中螺纹松脱导致前束参数偏移。

　　在三维建模过程中，需要重点关注几个关键尺寸边界：首先是球头销的球面直径与壳体包容腔的配合间隙，常规设计中该间隙控制在0.02-0.05mm区间，既要保证铰接转动的灵活性，又不能因间隙过大产生转向冲击异响；其次是安装螺栓的锥面角度，多数车型采用1:10的锥度配合，建模时需要严格匹配锥面公差，避免装配时出现接触面积不足导致的连接松动；另外，摆角极限位置的干涉检查是建模验证的核心环节，需要模拟悬架上跳、下跳至极限行程，同时叠加最大转向角工况，确认球头摆角处于设计允许范围内，壳体与周边的防尘罩、转向节臂、制动管路等部件不存在运动干涉。

　　这类部件除了应用在公路车辆上，在中小型农用拖拉机、高地隙作业机械的转向系统中也有广泛应用，农用作业场景下粉尘、泥水侵蚀更严重，对密封结构的可靠性要求更高，建模时可以根据具体工况调整密封唇口的过盈量，同时在壳体表面增加防腐涂层的结构预留，适配复杂作业环境的使用需求。在进行转向系统运动仿真时，该部件的球铰约束设置需要还原实际的自由度特性，仅保留三个方向的转动自由度，限制三个方向的移动自由度，才能准确模拟转向过程中的力传递路径与位移变化，为前束参数匹配、转向拉杆受力分析提供准确的模型基础。
