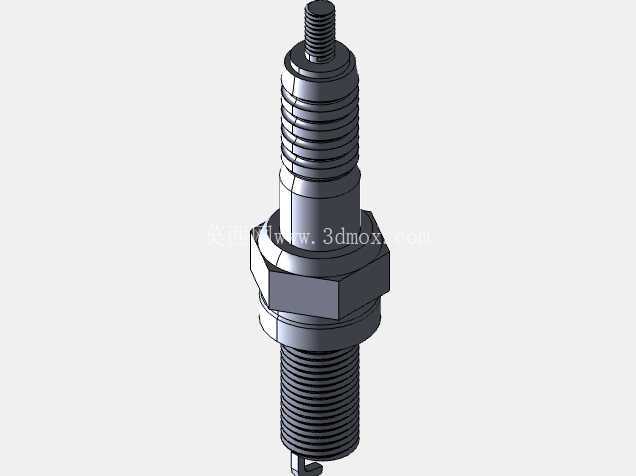

博世UR5DC火花塞结构三维数模

　　在汽油内燃机的点火系统中，火花塞是决定燃烧效率与工况稳定性的核心执行部件，本次呈现的UR5DC型号火花塞数模，完全还原量产件的结构细节，可直接用于发动机点火系统匹配设计、维修教学演示、零部件装配干涉校验等场景。从实际装车工况来看，这类热值为5的电阻型火花塞，主要适配中小排量自然吸气汽油机，覆盖家用乘用车、小型通用动力机械等装机场景，核心作用是将点火线圈输出的高压脉冲电流导入燃烧室，通过电极间隙击穿空气产生电火花，点燃气缸内被压缩的油气混合气，同时自身要承受燃烧室内周期性的高温高压冲击、燃油混合气的化学腐蚀，以及点火瞬间的高频电负荷。

　　从结构设计逻辑来看，数模完整还原了产品的分段式结构：上部为接线螺杆，用于套接高压点火线接头，表面的细牙螺纹设计可保证接线端的连接紧固性，避免发动机运行过程中的振动导致接线松脱、点火失效；接线螺杆下方为绝缘瓷体部分，数模还原了瓷体的多段阶梯外形，这部分采用高氧化铝陶瓷材质，既要实现高压电极与壳体之间的电气绝缘，防止高压电沿壳体爬电漏电，也要具备足够的导热能力，将中心电极吸收的燃烧热量传导至壳体，最终通过缸盖散热通道散出，保证自身工作温度维持在自清洁区间，避免温度过低积碳、温度过高引发早燃。瓷体与金属壳体的衔接位置设计有多层密封结构，数模中还原了密封垫圈的安装位，装配后可实现燃烧室与外界的气密封，防止气缸内的高压燃气从安装缝隙泄漏。中部的六角螺母结构是安装受力位，对边尺寸符合标准火花塞套筒的匹配规格，安装时可通过该位置施加规定扭矩，保证火花塞与缸盖安装座的贴合压力均匀，避免密封失效或螺纹滑牙。下部的安装螺纹为标准公制细牙螺纹，螺纹长度、螺距完全匹配对应机型的缸盖安装孔深度，装配后可保证电极端面突出燃烧室的尺寸处于设计区间，避免突出过多导致电极碰撞活塞、突出过少导致点火位置偏移、火焰传播距离变长引发燃烧不完全。

　　最下端的电极部分，数模还原了0.8mm的电极间隙设计，中心电极与侧电极的对位精度、电极伸出长度都与量产件一致，该间隙值兼顾了点火能量需求与点火线圈的输出能力匹配，间隙过小会导致电火花能量不足、混合气点燃不充分，间隙过大则会提升点火线圈的负荷，高速工况下容易出现断火问题。数模的外形尺寸完全遵循量产件的公差带要求，安装边界清晰，在做发动机整机装配仿真时，可直接导入数模校验火花塞与缸盖、点火线圈、周边线束的装配间隙，避免设计阶段出现干涉问题；在做维修教学场景开发时，可基于该数模拆解各部分结构，演示火花塞的工作原理、安装要点、损耗判断逻辑。

　　不同于简化的概念模型，该数模还原了所有装配细节，包括壳体表面的滚花、瓷体的伞棱结构——瓷体的伞棱设计是为了增加表面爬电距离，即便瓷体表面附着少量油污灰尘，也能避免高压电沿瓷体表面泄漏到壳体，保证点火可靠性。在做点火系统匹配计算时，可基于该数模的电极位置、伸入燃烧室的尺寸，仿真计算火焰传播路径，优化不同工况下的点火提前角参数；在做零部件选型时，可直接比对安装螺纹长度、六角对边尺寸、接线端结构，快速判断该型号是否适配目标机型，避免因尺寸不匹配导致的安装故障。
