多规格农用旋转割草作业机具结构设计

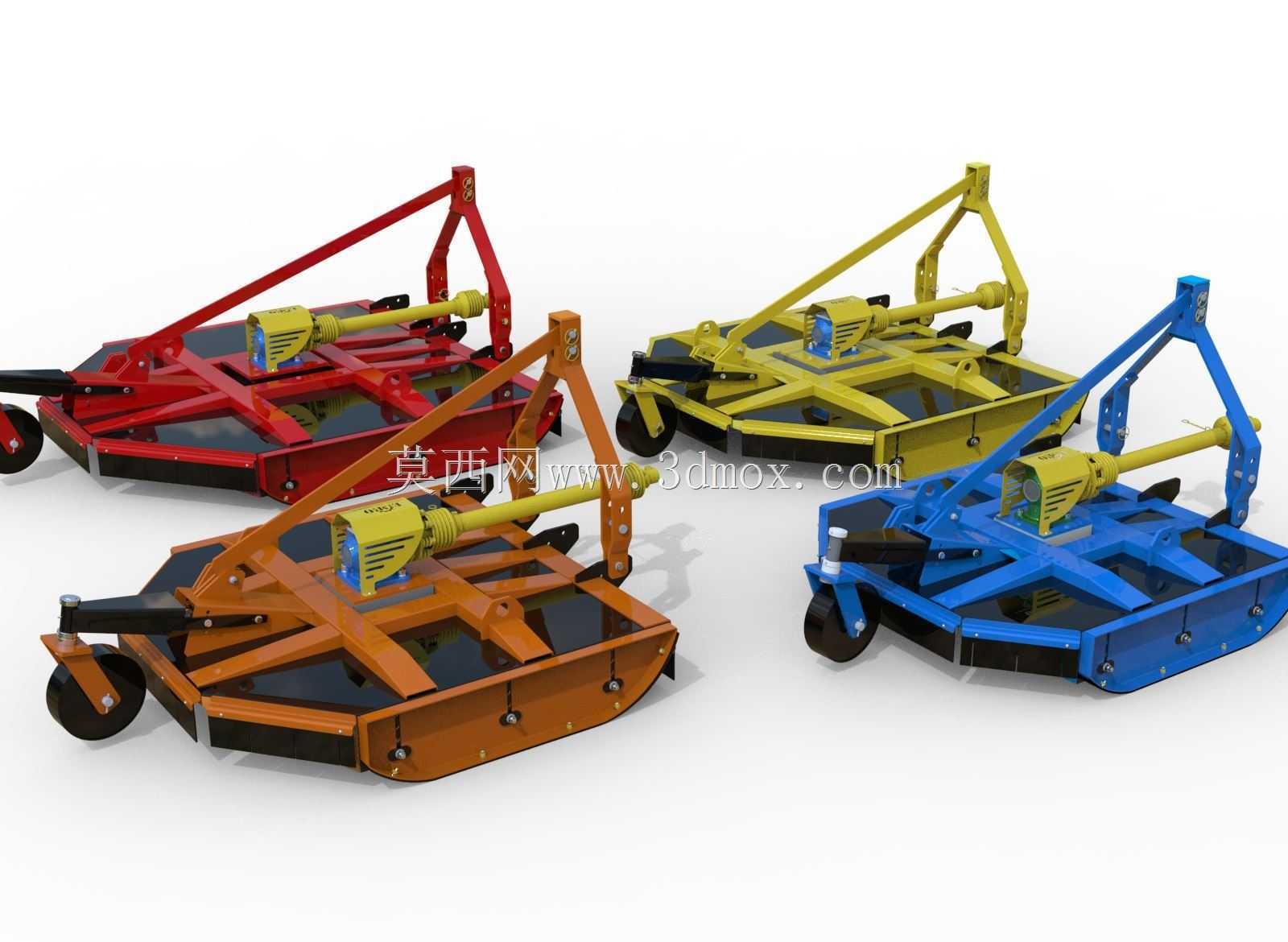

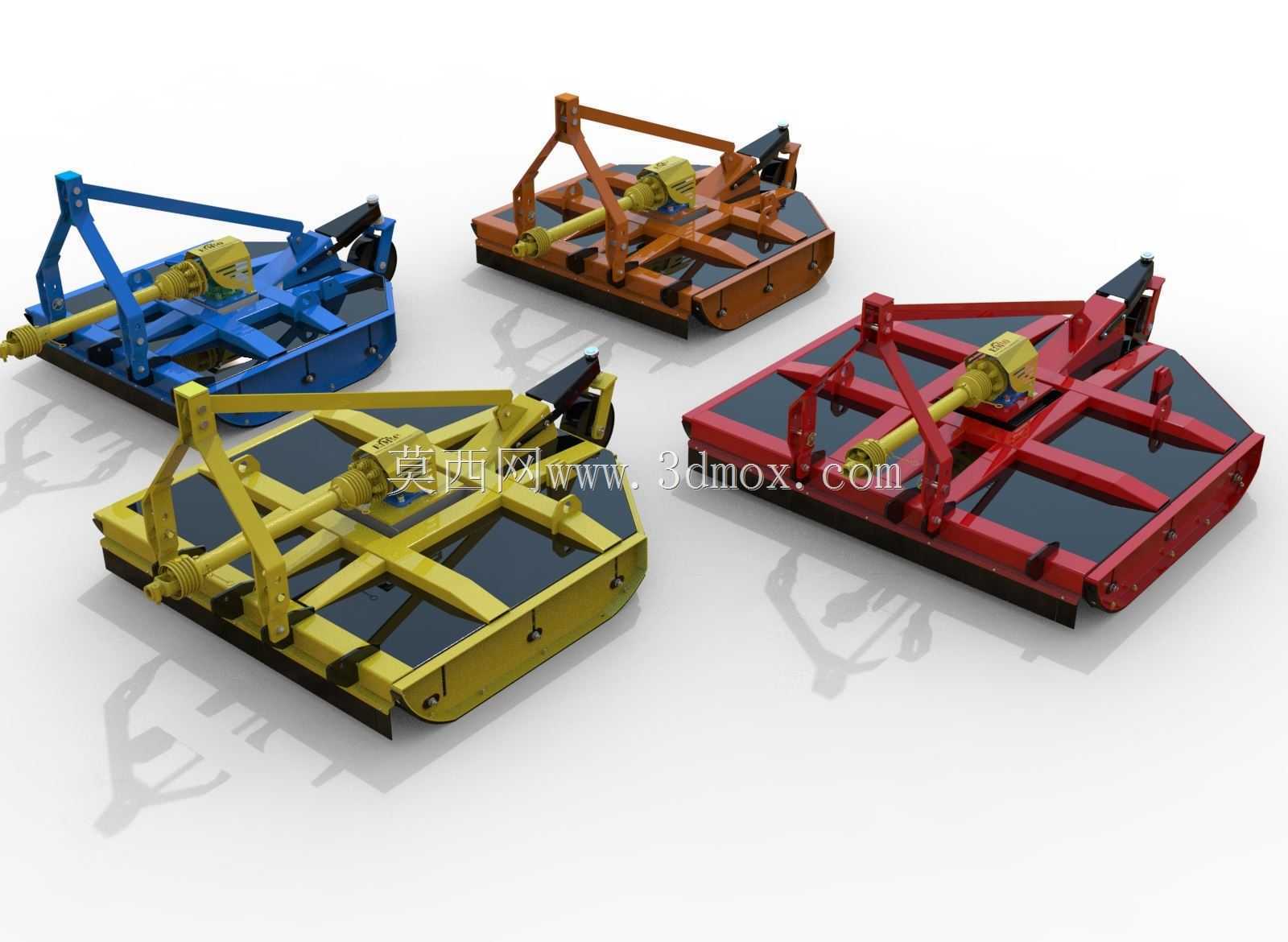

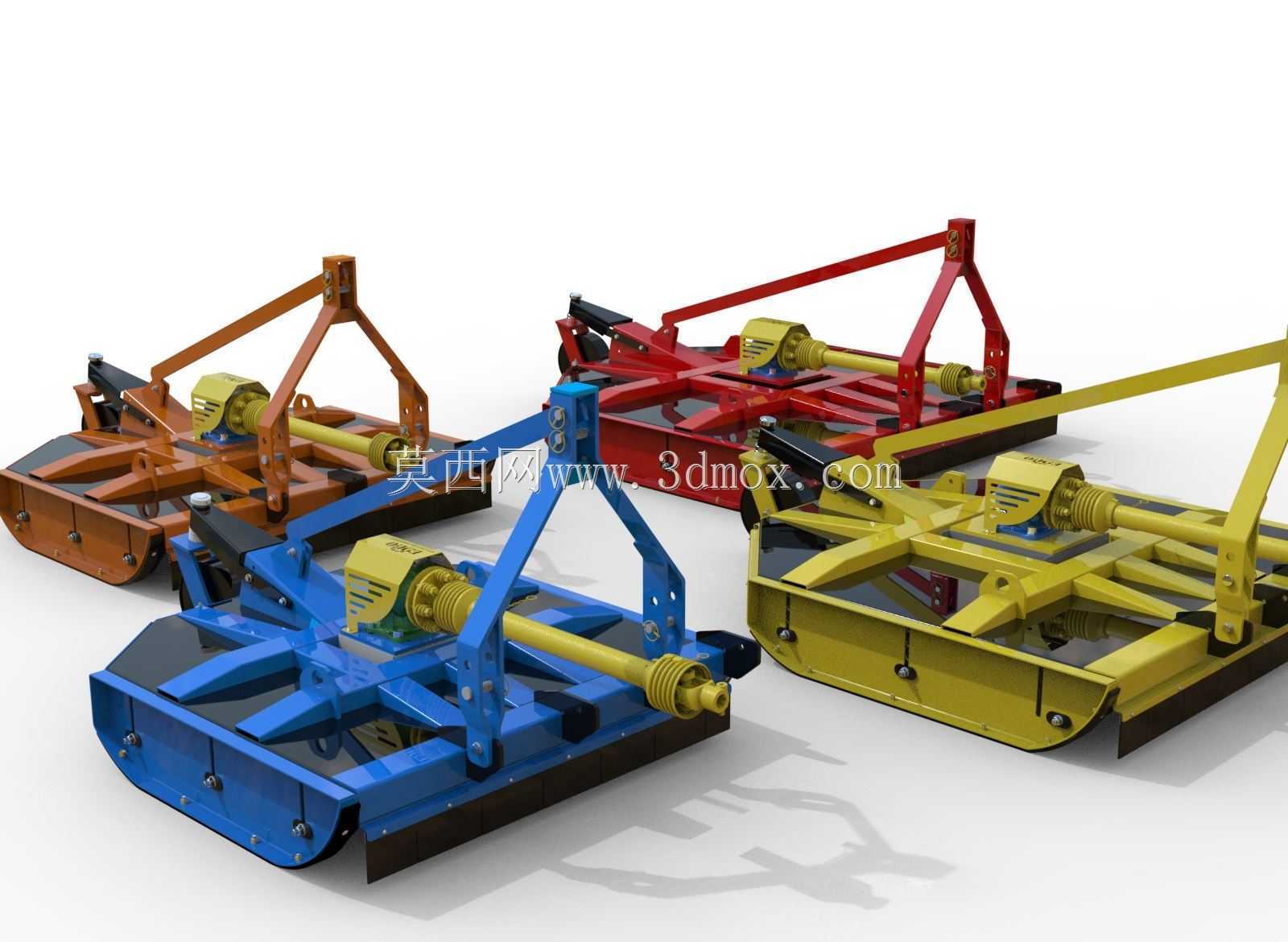

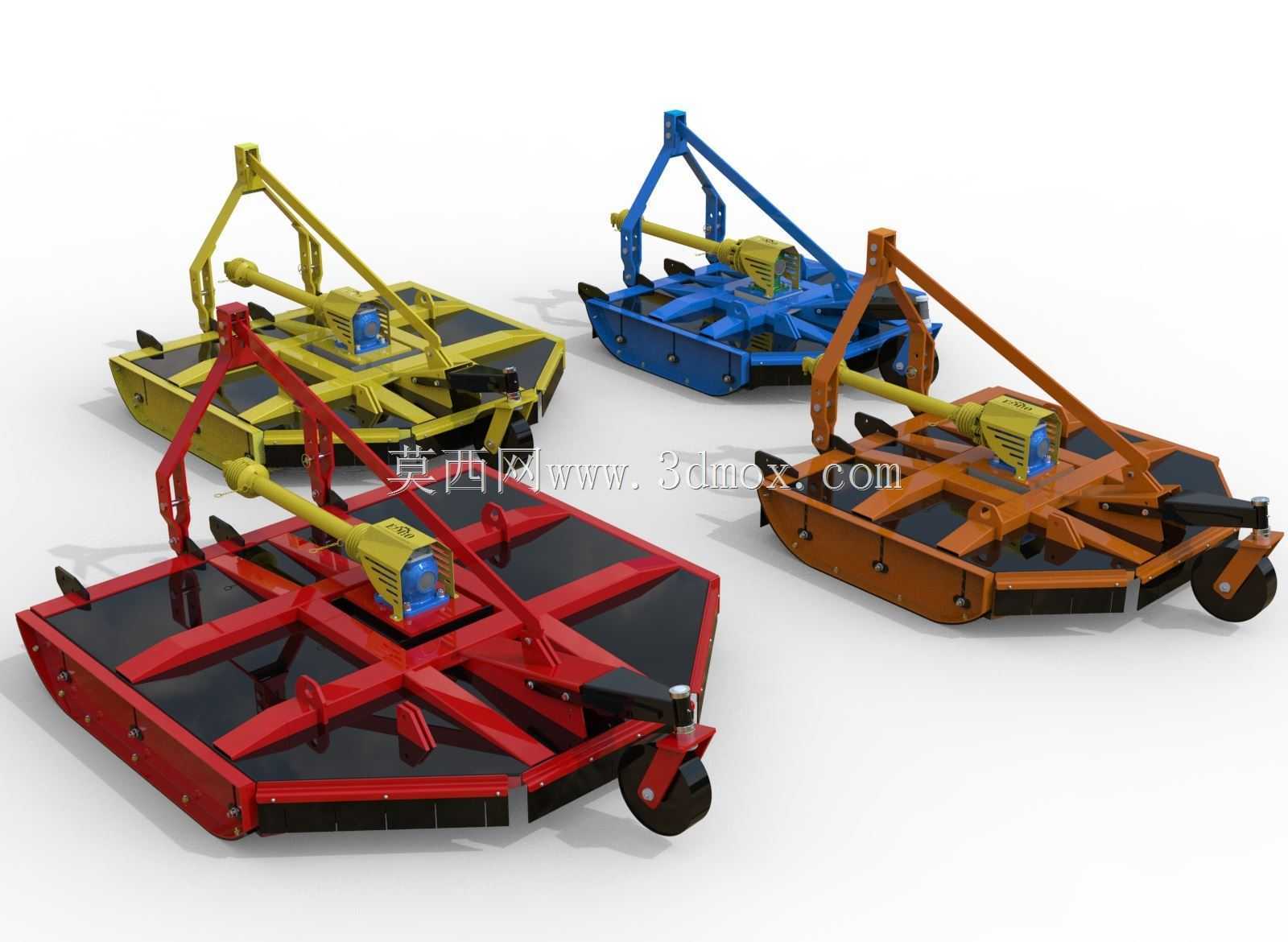

　　本次呈现的四款不同配色的悬挂式旋转割草机具，主要适配大马力轮式拖拉机后置三点悬挂接口，核心应用场景覆盖天然草场刈割、人工牧草地收前作业、农田残茬清理、果园行间杂草防除等农牧作业环节，区别于往复式割草机，这类旋转圆盘式割台对高秆、粗纤维类杂草的切断效率更高，作业时不易出现堵草、缠草问题，对地表起伏的适应性也更强。从结构设计逻辑来看，整机采用框架式焊接承载结构，底部切割盘采用六边形轮廓设计，边缘布置带铰接结构的甩刀座，作业时甩刀随主轴高速旋转，依靠离心力展开完成茎秆切断，遇到地表石块等硬物时，甩刀可绕铰接点向内回转避让，避免刀体崩断或结构件变形，这一设计大幅降低了复杂地况下的机具损坏概率。机具的动力传递路径从拖拉机后动力输出轴开始，

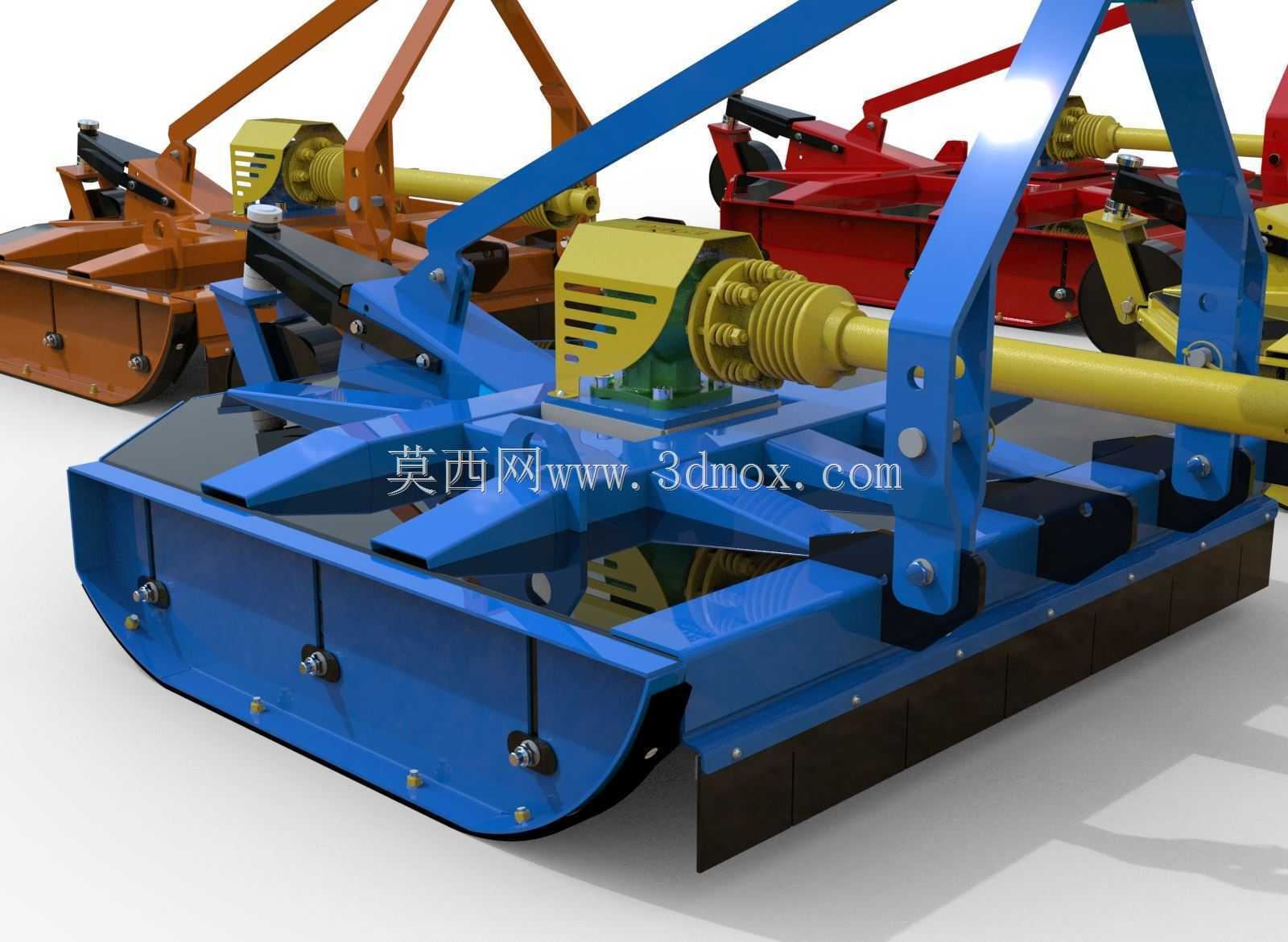

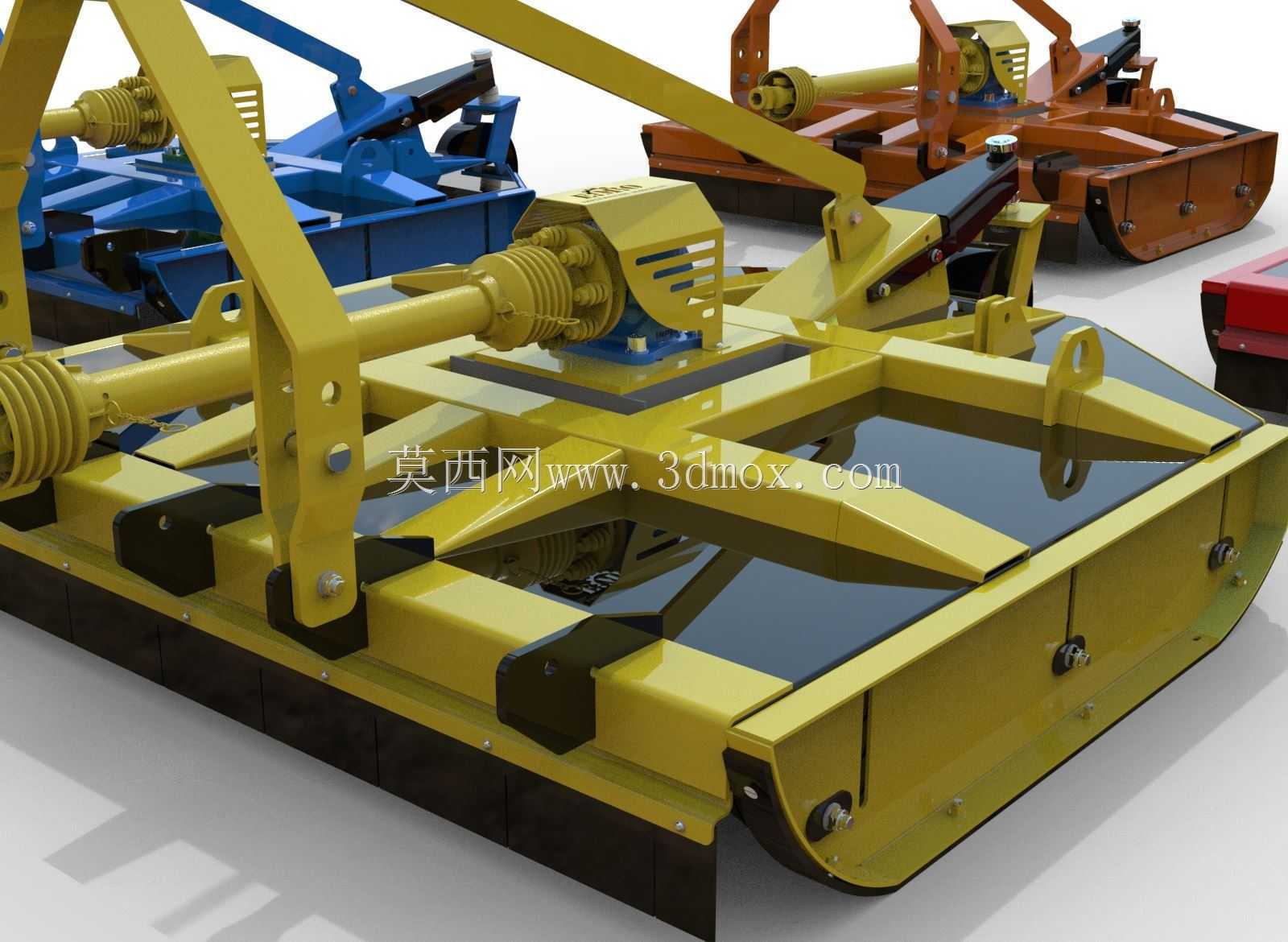

　　通过万向节传动轴连接到割台中央的齿轮减速箱，减速箱将动力分流至各个切割圆盘的转轴，传动结构全部封闭在框架主梁内部，既避免作业时秸秆、泥土卷入传动部件，也能减少传动过程中的动力损耗，齿轮箱采用脂润滑密封结构，日常维护仅需按作业周期补充润滑脂即可，无需频繁拆解保养。四款机具对应四个作业幅宽规格，分别适配1.2米、1.4米、1.6米、1.8米的有效割幅，不同幅宽对应不同马力段的配套拖拉机：1.2米幅宽机型适配25-40马力段小型拖拉机，适合丘陵地带小块农田、山地果园的窄行间作业；1.4米幅宽机型适配40-60马力段中型拖拉机，可满足平原地区小块草场、一般农田的残茬清理需求；1.6米与1.8米幅宽机型适配60马力以上的大马力拖拉机，

　　主要用于大面积天然草场、规模化种植基地的高效刈割作业。安装边界方面，机具的三点悬挂挂接点尺寸完全符合农用拖拉机后置悬挂的通用接口标准，上挂接点与两个下挂接点的间距、销轴直径均匹配通用尺寸，用户无需对拖拉机悬挂结构做任何改装即可完成挂接；挂接后机具的横向摆动余量控制在±15度范围内，配合后部的限深尾轮，可随地表起伏自动调整割台高度，留茬高度可通过尾轮的调节螺杆在3-8厘米范围内自由调整，既避免割台过低刮蹭地表造成刀体磨损，也能保证留茬高度符合牧草收储、残茬还田的农艺要求。从结构细节来看，割台框架采用矩形钢管焊接成型，切割盘面板采用耐磨钢板制作，表面做喷塑防锈处理，不同配色的机型除了外观涂层差异外，结构件尺寸、传动参数完全一致，

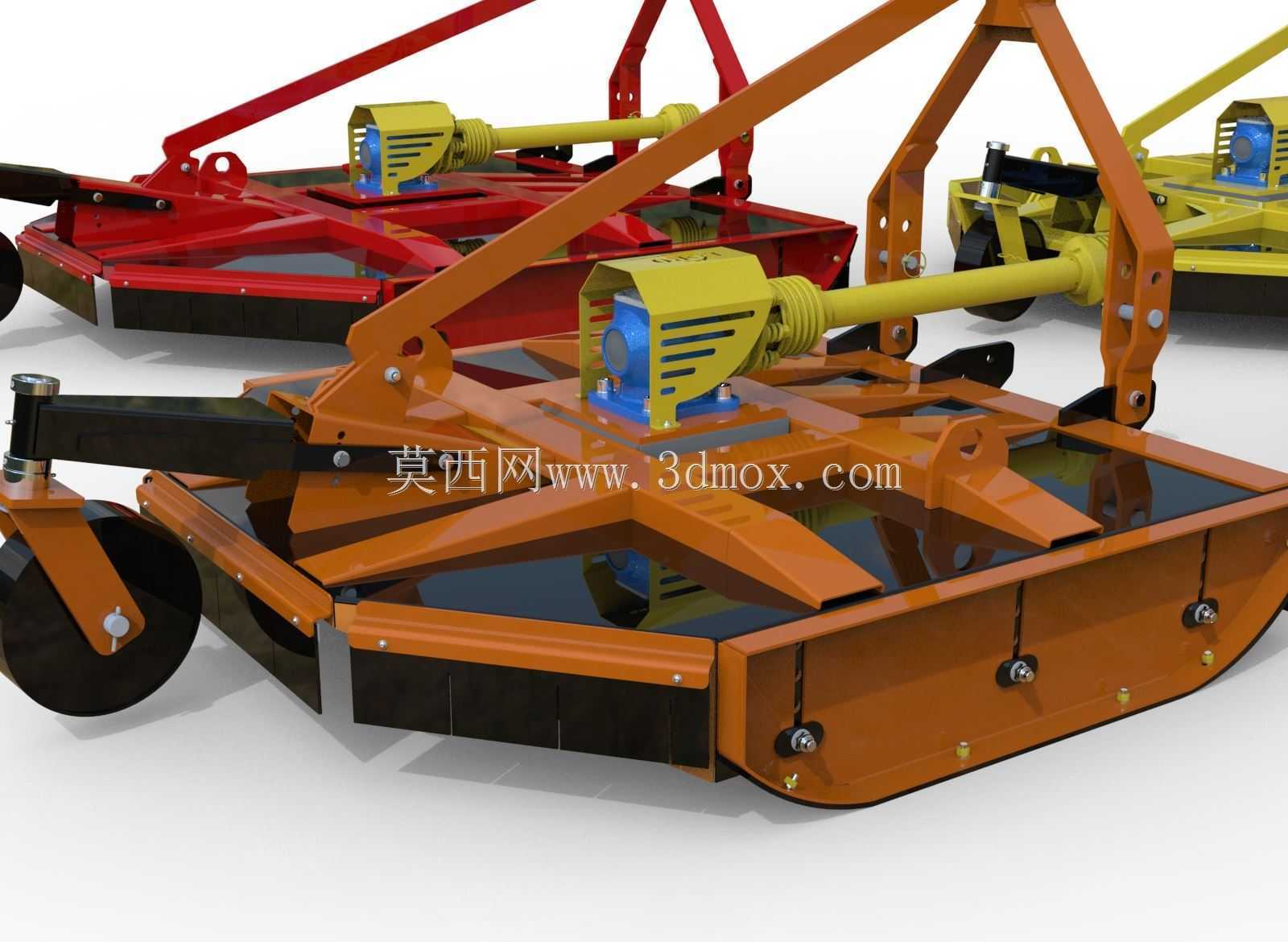

　　可满足不同用户的外观偏好；侧边的传动护罩采用冲压成型的薄钢板制作，既对万向节传动轴形成有效防护，避免作业时人员意外触碰转动部件，也能阻挡切割过程中飞溅的草屑、碎石，提升作业安全性。后部的限深尾轮采用实心橡胶轮结构，轮体支架与割台框架铰接，配合调节螺杆实现高度锁定，作业时尾轮始终贴合地表，在拖拉机行进过程中为割台提供稳定的支撑，避免因拖拉机悬挂系统的浮动量过大导致割台高度忽高忽低。在实际作业过程中，这类旋转式割草机的作业速度可达到每小时5-8公里，相比同幅宽的往复式割草机作业效率提升40%以上，且切割后的茎秆切口整齐，无撕扯拉断现象，更利于牧草的后续晾晒与收储，也能避免残茬切口不整齐导致的作物腐烂问题。针对田间作业的常见故障点，设计时特意将易损件做了通用化处理：甩刀采用标准紧固件固定在刀座上，磨损后可单独更换，无需更换整个刀座；传动轴的万向节采用通用农用机械标准型号，备件采购方便，更换流程简单，基层维修站点即可完成维护作业。割台的整体重心经过优化布置，挂接后整机重心位于拖拉机悬挂机构的提升力最优区间，挂接1.8米幅宽机型时，拖拉机前轮的载荷转移量控制在安全范围内，不会出现前轮翘头、转向失灵的问题，作业过程中的行驶稳定性有充足保障。
