小型耕耘机配套牵引式拖斗结构设计

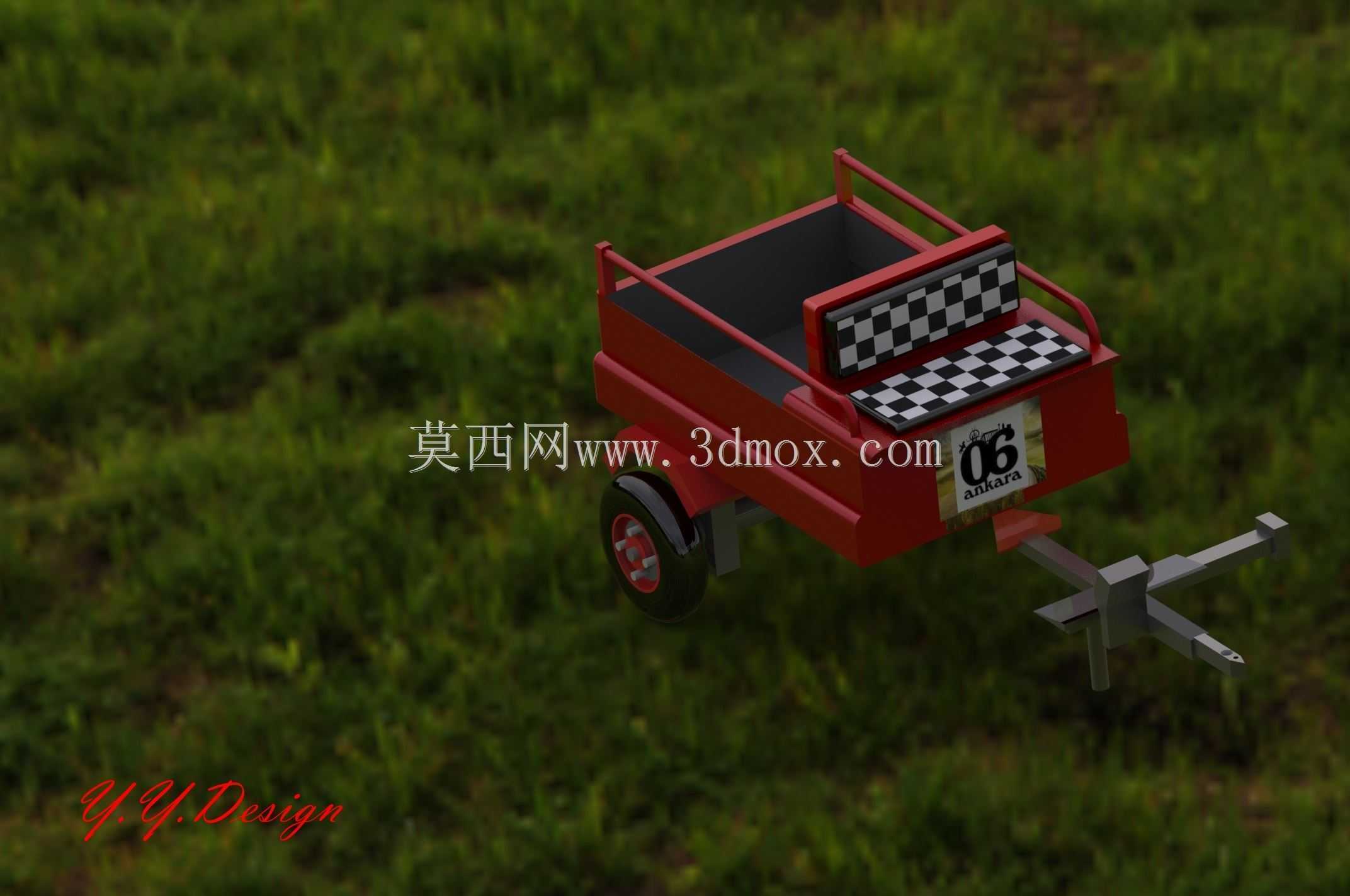

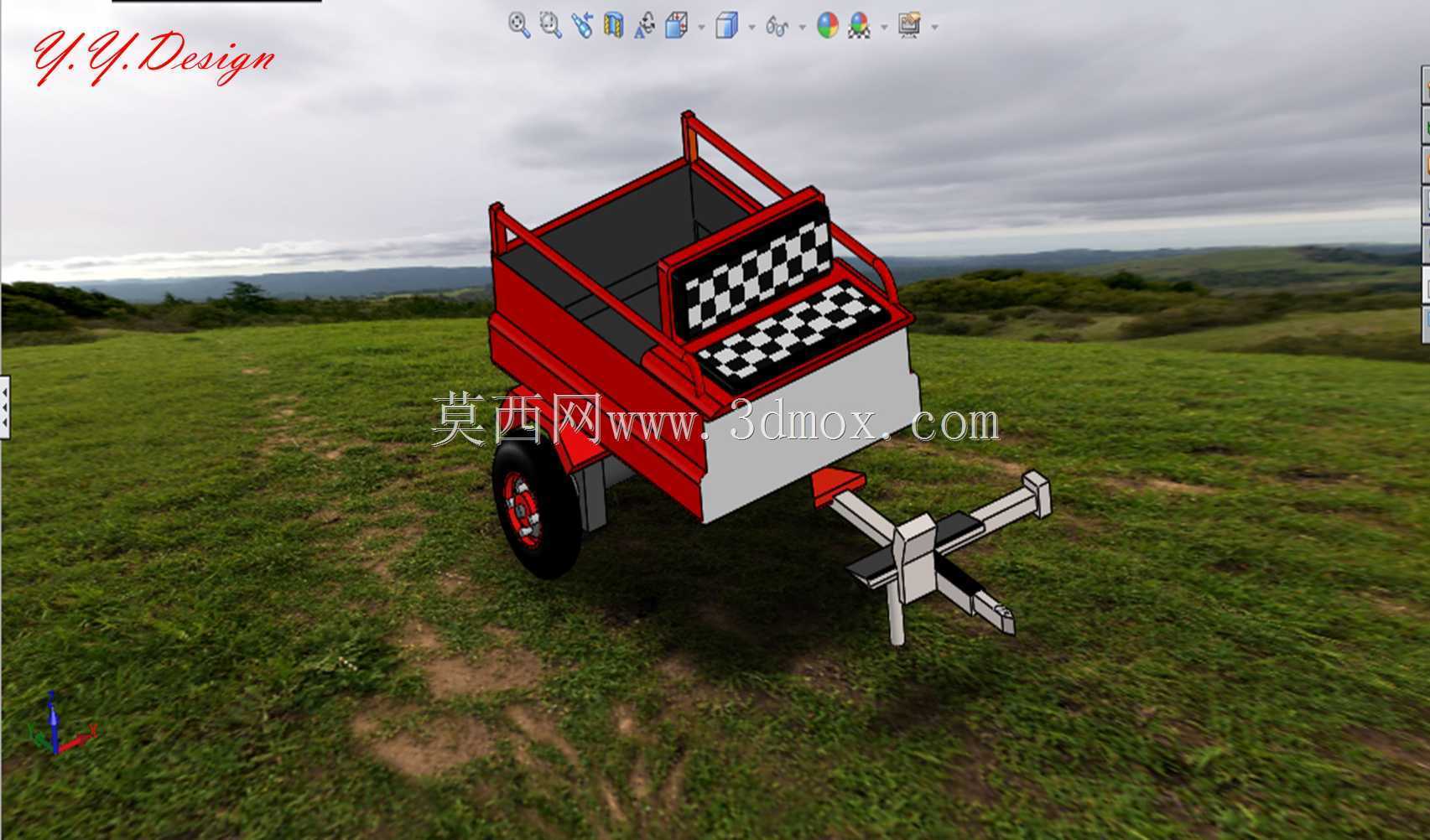

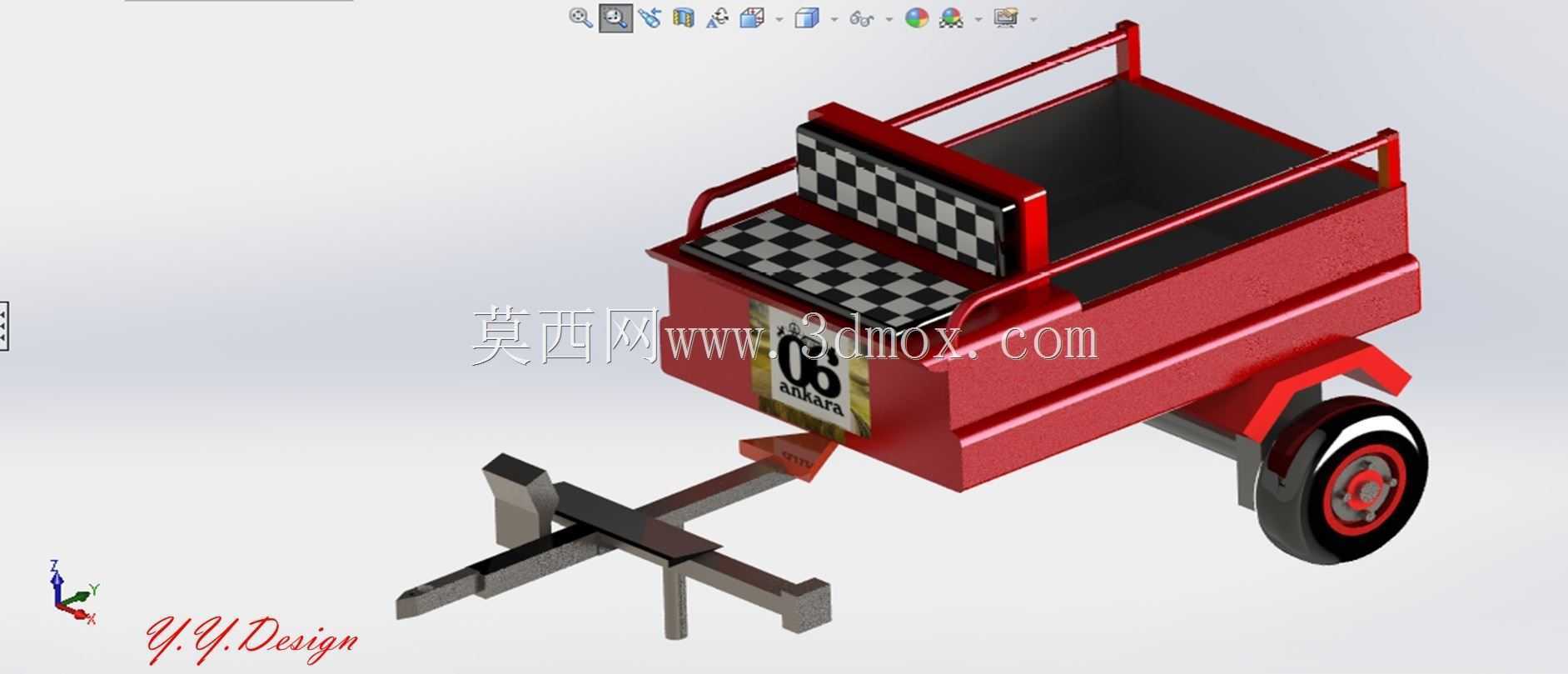

　　这款牵引式拖斗主要适配小型耕耘机使用，常见于丘陵地带零散地块、家庭菜园、小型果园的短距离农资转运场景，可装载腐熟农家肥、袋装种子、小型作业工具、采收后的果蔬等物料，解决小型动力机具无配套载具时人工搬运效率低的痛点，尤其适合地块分散、大型农用运输车辆无法通行的狭窄田埂、山地作业路径。拖斗整体采用敞口式箱型承载结构，厢体边缘设置加高护栏，防止运输过程中散装物料滑落，厢体前端设置带防滑纹理的操作踏板区域，方便作业人员临时踩踏完成物料装卸或机具挂接操作。挂接端采用十字型牵引销结构，可与耕耘机尾部的牵引座快速对接，牵引臂长度经过适配调校，保证转向时拖斗与主机不会发生运动干涉，最小转弯半径可适配1.2米宽度的田间小路转向需求。

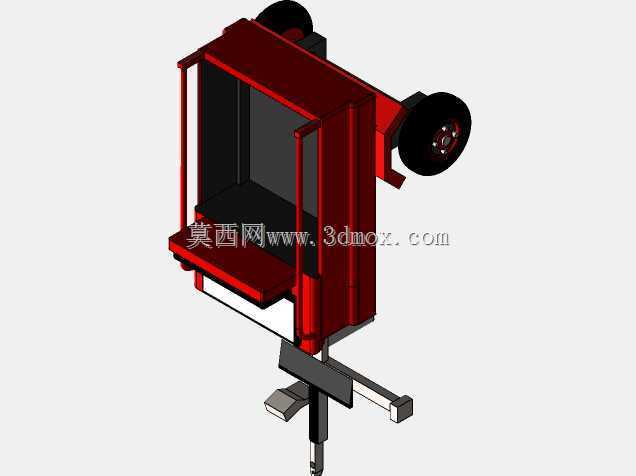

　　行走部分采用单组轮轴配置，配套带防滑花纹的橡胶轮，轮距设置为0.8米，匹配多数小型耕耘机的轮距参数，行驶时不会出现轮迹错位碾压作物的情况，轮胎上方的轮拱结构可阻挡行驶中带起的泥土溅入厢体内部。厢体内部尺寸设计为长1.1米、宽0.7米、栏板高度0.3米，额定承载重量适配小型耕耘机的牵引功率上限，不会出现动力不足打滑的问题，整体空载重量控制在合理区间，单人即可完成短距离挪动调整。设计过程中优先考虑了田间作业的复杂工况，牵引臂与厢体的连接位置做了加强筋处理，应对非铺装路面颠簸带来的交变载荷，厢体底板采用加厚板材，可承受尖锐农具、硬质肥料块的长期摩擦损耗，所有外露的连接销轴都预留了润滑注油位置，降低日常维护的难度。拖斗的整体重心经过调校，

　　满载时重心高度低于轮径的二分之一，坡地行驶时侧倾稳定性满足15度坡度的作业要求，牵引点高度与耕耘机牵引座高度保持水平，避免出现上坡翘头、下坡推头的受力异常情况。厢体尾部预留了可拓展的挂接孔位，后续可根据作业需求加装后挡板、喷雾机具固定架等附属配件，拓展不同的作业功能，护栏的横杆间距设置为10厘米，既可以阻挡散装物料掉落，也不会因为间隙过小积存泥土增加清理难度。轮轴与厢体的连接采用弹性减震结构，可过滤非铺装路面的颠簸震动，减少运输过程中对易碎物料的磕碰损伤，同时降低震动对牵引连接部位的疲劳损耗，延长整体结构的使用寿命。
