电容式土壤湿度检测传感部件结构设计

　　在设施农业墒情监测、户外大田作物种植、园林智能灌溉系统的搭建过程中，土壤湿度数据的稳定采集是整个管控逻辑的核心输入项，这类电容式土壤湿度传感部件，就是针对接触式土壤参数采集场景开发的专用检测元件。不同于传统电阻式检测元件易受土壤盐碱度腐蚀、长期使用漂移量大的问题，电容式检测的原理是通过探头周边介质介电常数的变化反推体积含水率，能适配从沙壤土到黏重黑土的不同土质检测需求，不会因为土壤中离子含量的差异出现明显的检测偏差，长期埋入土壤使用的稳定性更有保障。

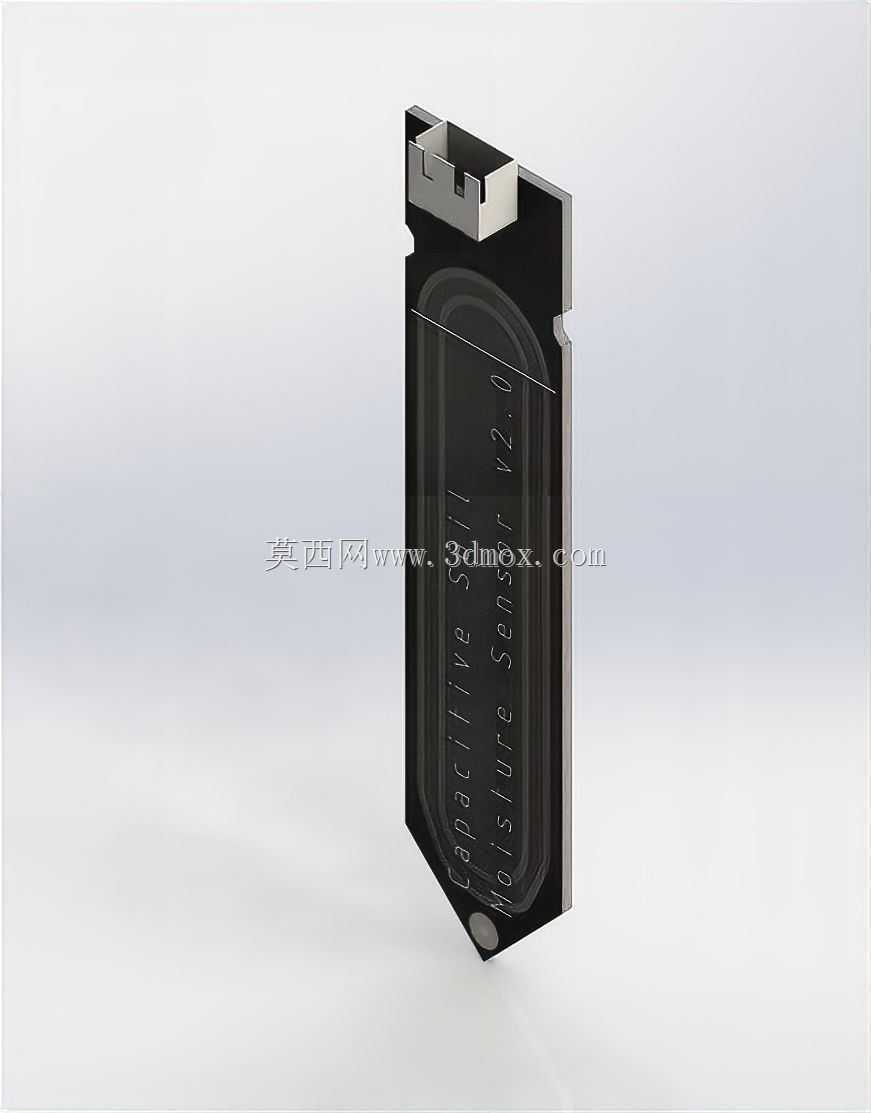

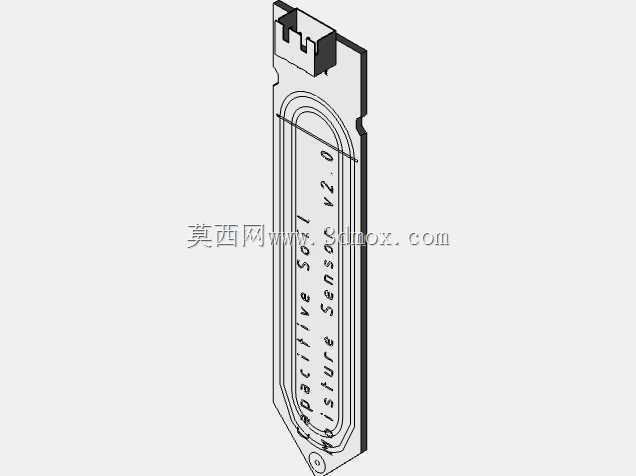

　　从结构设计层面来看，整个部件采用狭长扁平的探杆式外形，这种形态首先是为了降低插入土壤时的阻力，作业人员可以直接将探杆垂直压入待检测土层，不需要提前预打孔，也能避免打孔过程中破坏原有土壤的孔隙结构，保证检测区域的土质状态和实际耕作层一致。探杆的主体外壳采用耐腐的工程塑料一体注塑成型，表面做了光滑的疏水处理，一方面能隔绝土壤中水分、腐殖质对内部检测电路的侵蚀，另一方面光滑表面不容易沾附土壤颗粒，拔出清理时只需要简单擦拭就能去除表面浮土，不会因为残留土块影响下一次检测的精度。探杆顶端的插接式接口做了凸台限位结构，和配套的传输线束对接时能形成卡扣配合，即使在田间作业时遇到线缆拉扯、农机剐蹭的情况，也不会出现接口松脱导致的数据中断问题，接口周边的密封凸缘还能阻挡灌溉水、雨水顺着接缝渗入内部电路区域。

　　在安装边界的设计考量上，这类传感部件的有效检测区域集中在探杆中下部的电容极板覆盖段，实际布设时需要保证整个检测段完全埋入目标检测土层，通常大田监测的埋深在10到20厘米区间，对应作物主要根系的活动层，安装时要注意探杆周边的土壤回填压实，避免存在空气间隙导致介电常数检测失准。部件整体的厚度控制在较薄的区间，即使在密植作物的垄间布设，也不会对作物根系的正常生长造成明显挤压，探杆边缘做了小圆弧过渡处理，插入土壤时不会出现尖锐边角切割作物细根的问题。顶端的电路仓部分做了加宽的台阶设计，一方面是为了容纳信号处理电路板、滤波电容等电子元件，另一方面这个台阶可以作为埋深的定位基准，压入土壤时碰到台阶面就代表达到了预设的安装深度，不需要额外测量埋深尺寸，能大幅降低田间批量布设的作业难度。

　　从功能特性的落地设计来看，内部的电容极板采用覆铜蚀刻的工艺固定在探杆内壁，和外部土壤完全隔离，不存在金属电极直接接触土壤的电解腐蚀问题，使用寿命比传统电阻式探头提升数倍。信号处理电路集成在顶端的仓体内，直接完成电容值到湿度数据的模数转换，输出的标准信号可以直接对接通用的农业物联网采集终端，不需要额外配置信号转换模块，降低了整套监测系统的搭建复杂度。探杆表面印刷的参数标识采用激光蚀刻工艺，不会因为长期埋入土壤被磨损掉，后期维护时即使部件表面沾附泥土，擦拭后也能清晰识别型号参数，方便运维人员快速匹配备件。在实际的场景适配中，这种结构的传感部件既可以长期固定埋入监测点做连续的墒情数据采集，也可以作为便携式检测设备的探头，在不同地块间移动抽检，插拔式的结构设计让两种使用场景都能快速适配，不需要额外做结构改装。针对户外使用的环境适应性，整个部件的外壳材料添加了抗紫外线助剂，长期暴露在日光下也不会出现材质脆化、开裂的问题，能适应从东北寒地到南方红壤区域的不同土壤环境、温湿度条件，在果园、大棚、大田、绿化苗圃等不同的种植场景中都能稳定完成湿度数据采集工作。
