Nextion3.5英寸工业人机交互触控界面

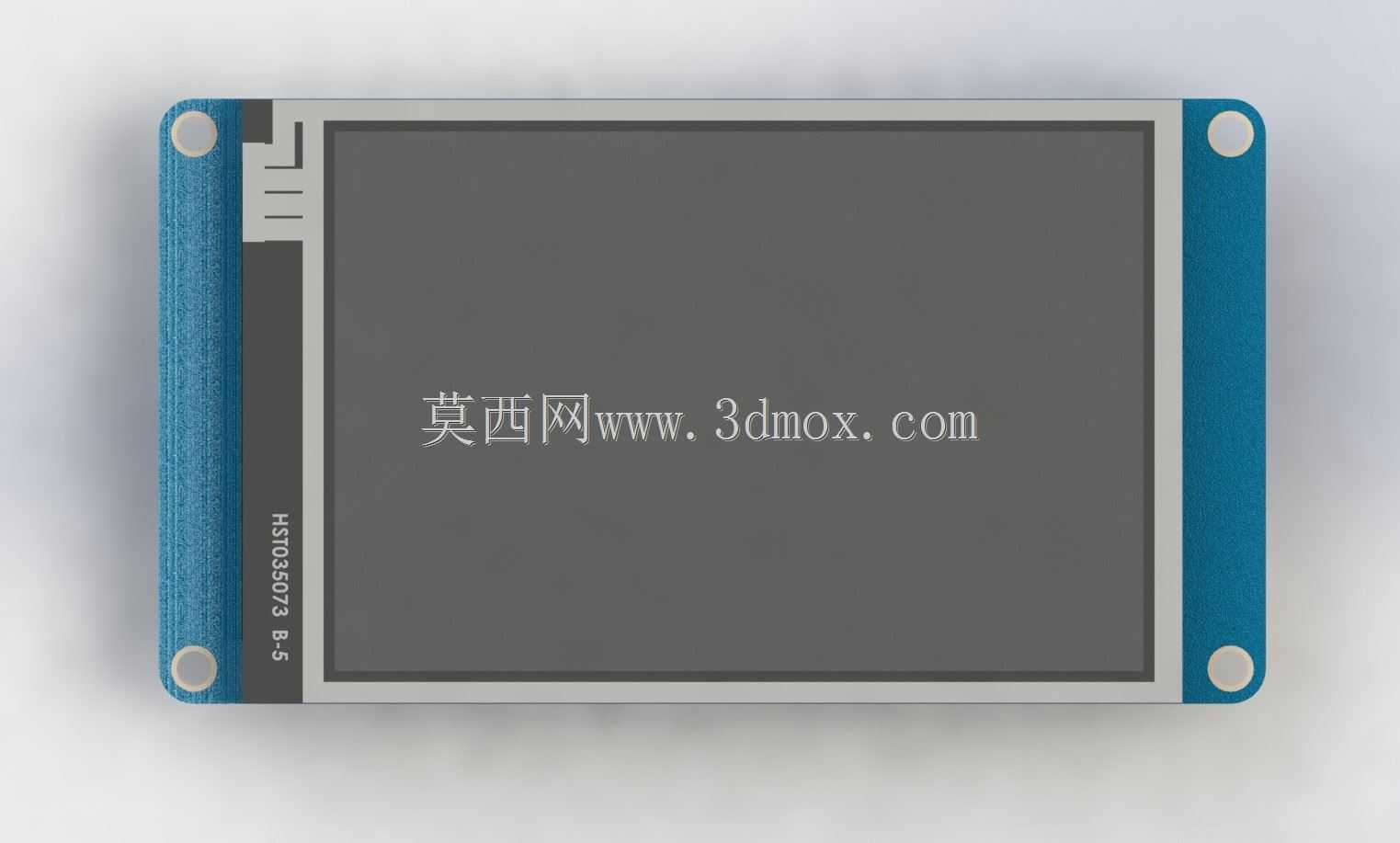

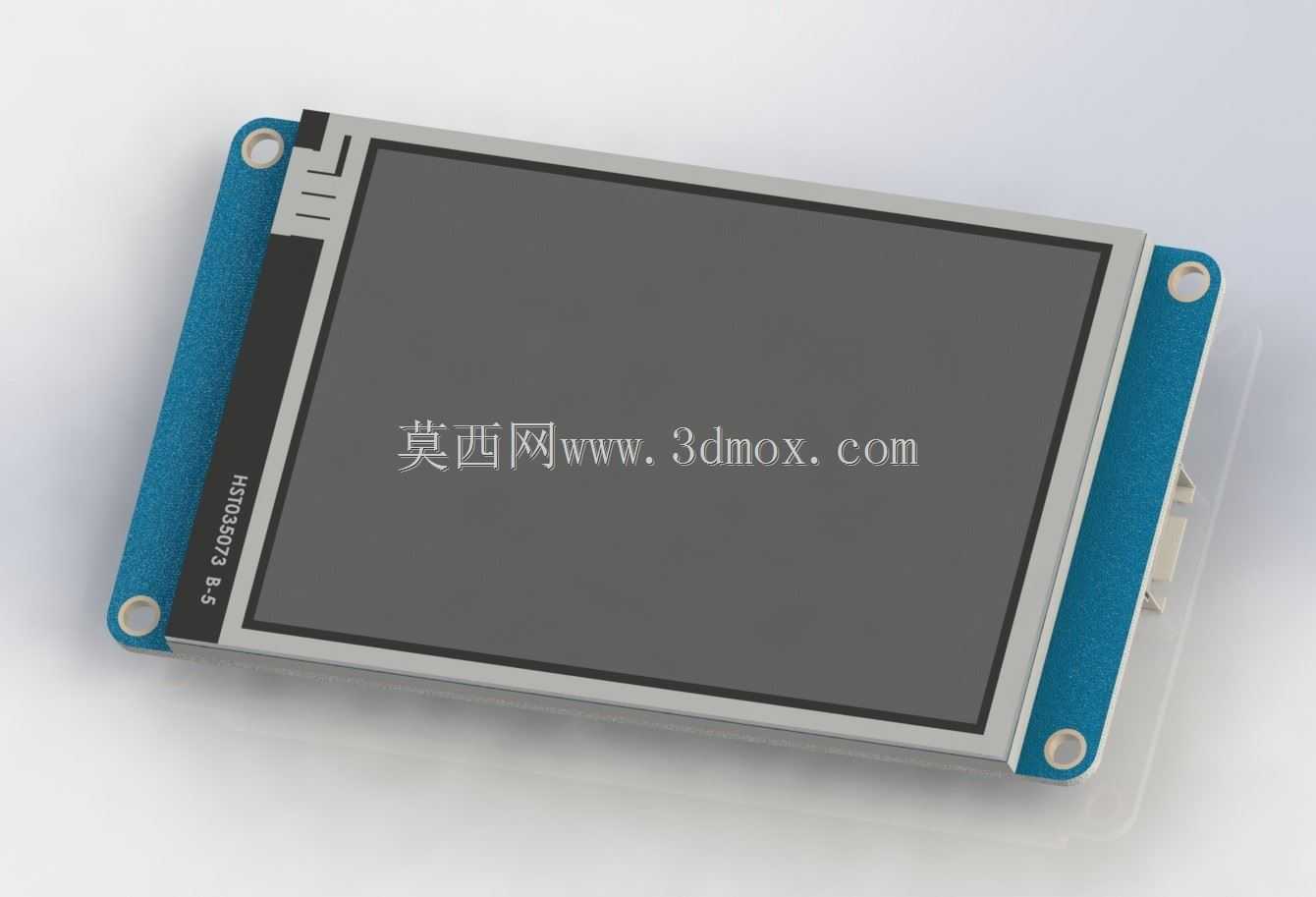

　　在工业控制设备的人机交互链路搭建中，触控显示终端是连接操作人员与设备底层控制系统的核心交互节点，这类3.5英寸规格的触控界面，常被应用在小型自动化单机、桌面型检测设备、分布式IO控制站点、小型实验装置的操作端，替代传统的物理按键+段码屏组合，在有限的安装空间内实现参数设置、状态可视化、操作指令下发的完整交互功能。从结构设计角度看，这款触控界面采用PCB基板加蓝色防护边框的组合结构，显示区域占据正面绝大多数面积，边框预留的四个安装孔位适配M2规格的固定螺丝，安装孔位的中心距经过标准化设计，可直接兼容市面主流的小型嵌入式安装位，安装时仅需在设备面板开出对应尺寸的矩形嵌装槽，通过螺丝从背部锁紧即可完成固定，不需要额外设计定制化的固定支架，能大幅缩短设备结构设计的周期。

　　产品的功能设计围绕工业场景的实用性展开，触控层采用电阻式触控方案，相比电容触控更适配工业现场操作人员戴手套操作的使用场景，不会因为手上沾有少量油污、粉尘就出现触控失灵的问题，屏幕的显示分辨率适配常规的工业UI界面设计需求，可同时显示3-4组设备运行参数、2-3个触控操作按钮，满足小型设备的交互需求，不需要额外扩展显示模块。设计过程中，结构工程师首先要平衡屏幕防护等级与整体厚度的关系，这款产品的边框做了微凸的防护设计，屏幕表面比边框平面低0.3mm左右，既可以避免安装过程中屏幕表面被硬物刮花，也能在设备运行过程中减少意外磕碰对屏幕的直接冲击，PCB板的边缘做了半金属化的固定孔处理，安装时螺丝锁紧的应力会直接传递到设备面板，不会对PCB板上的贴片元件造成挤压损伤。

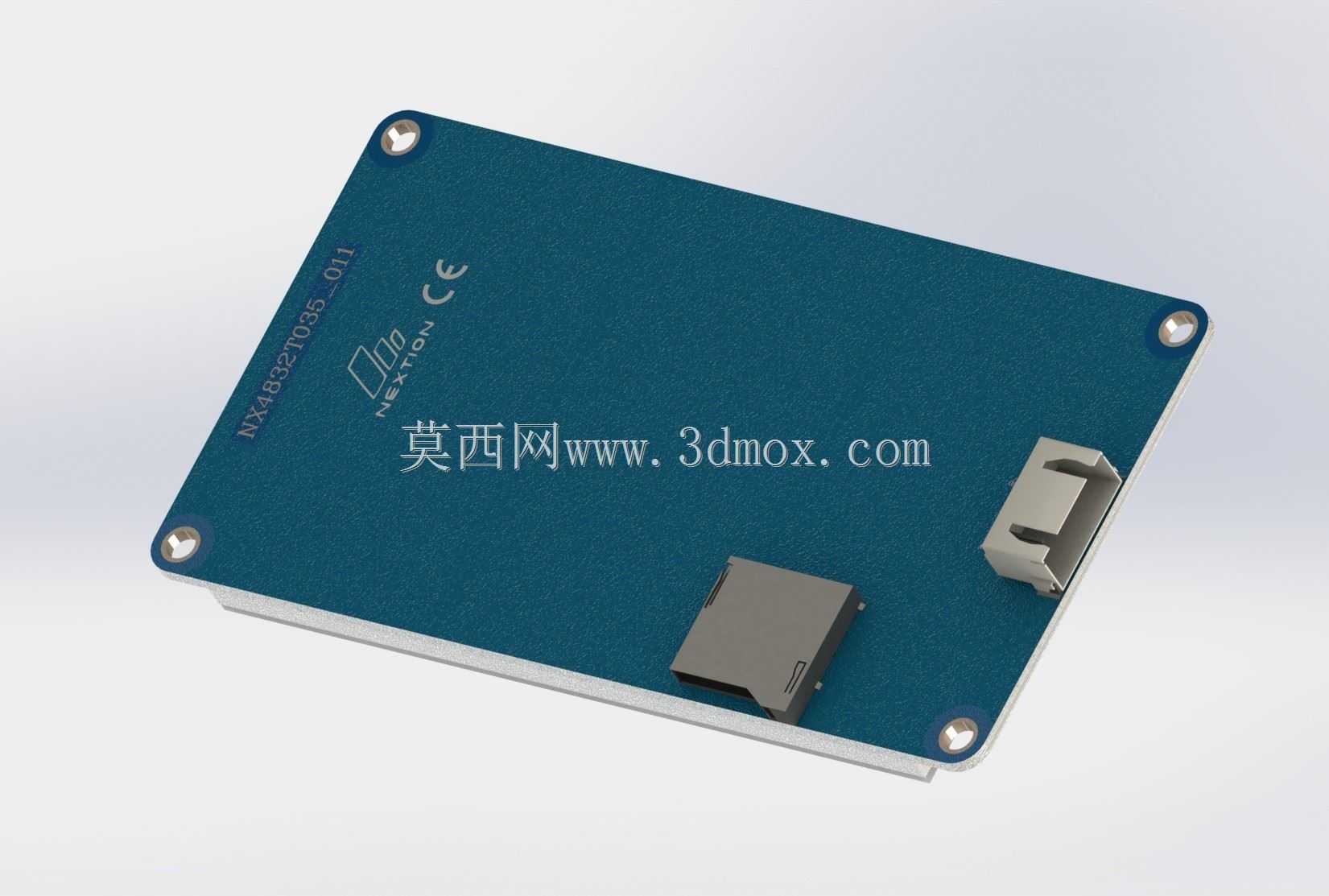

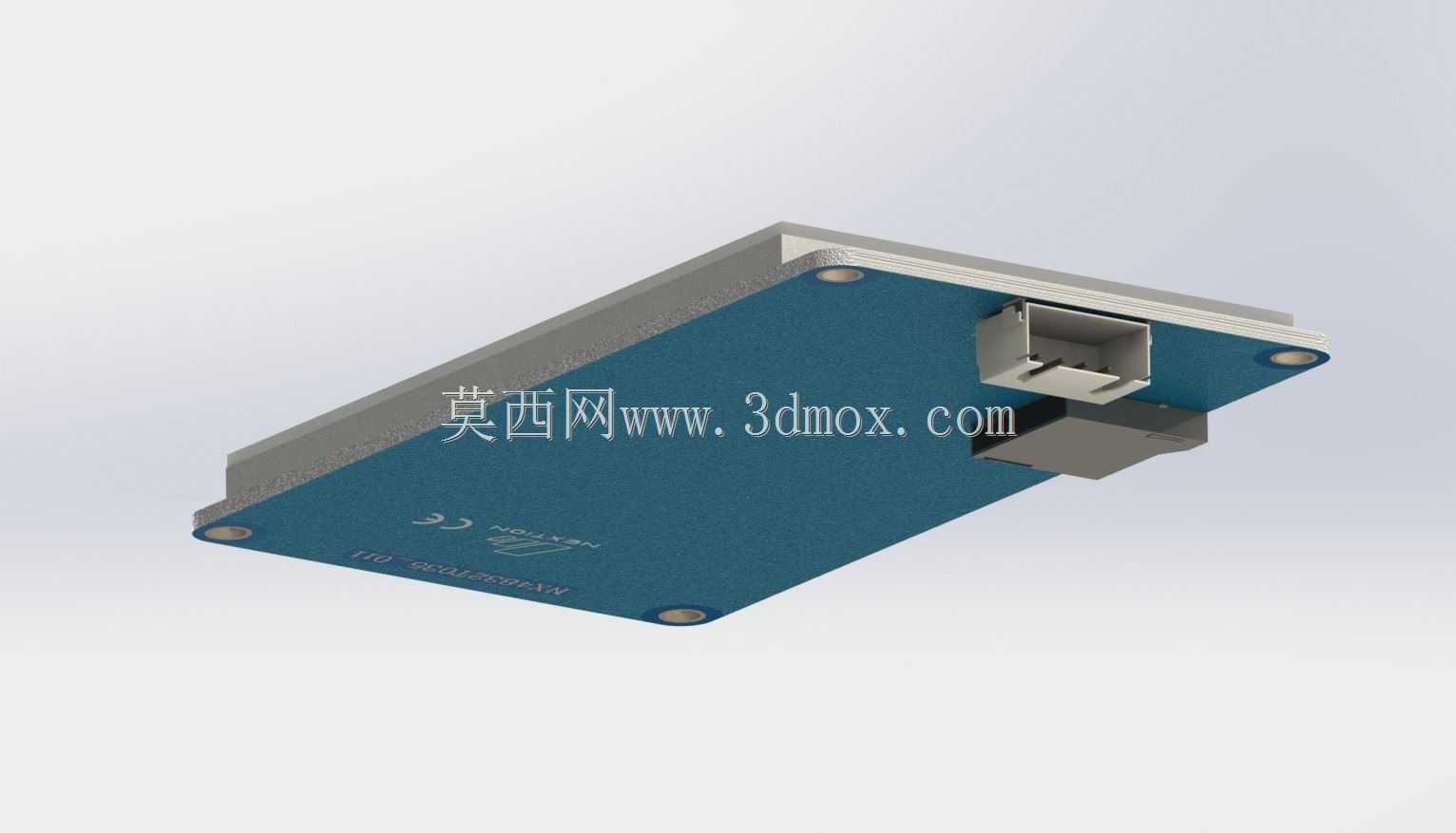

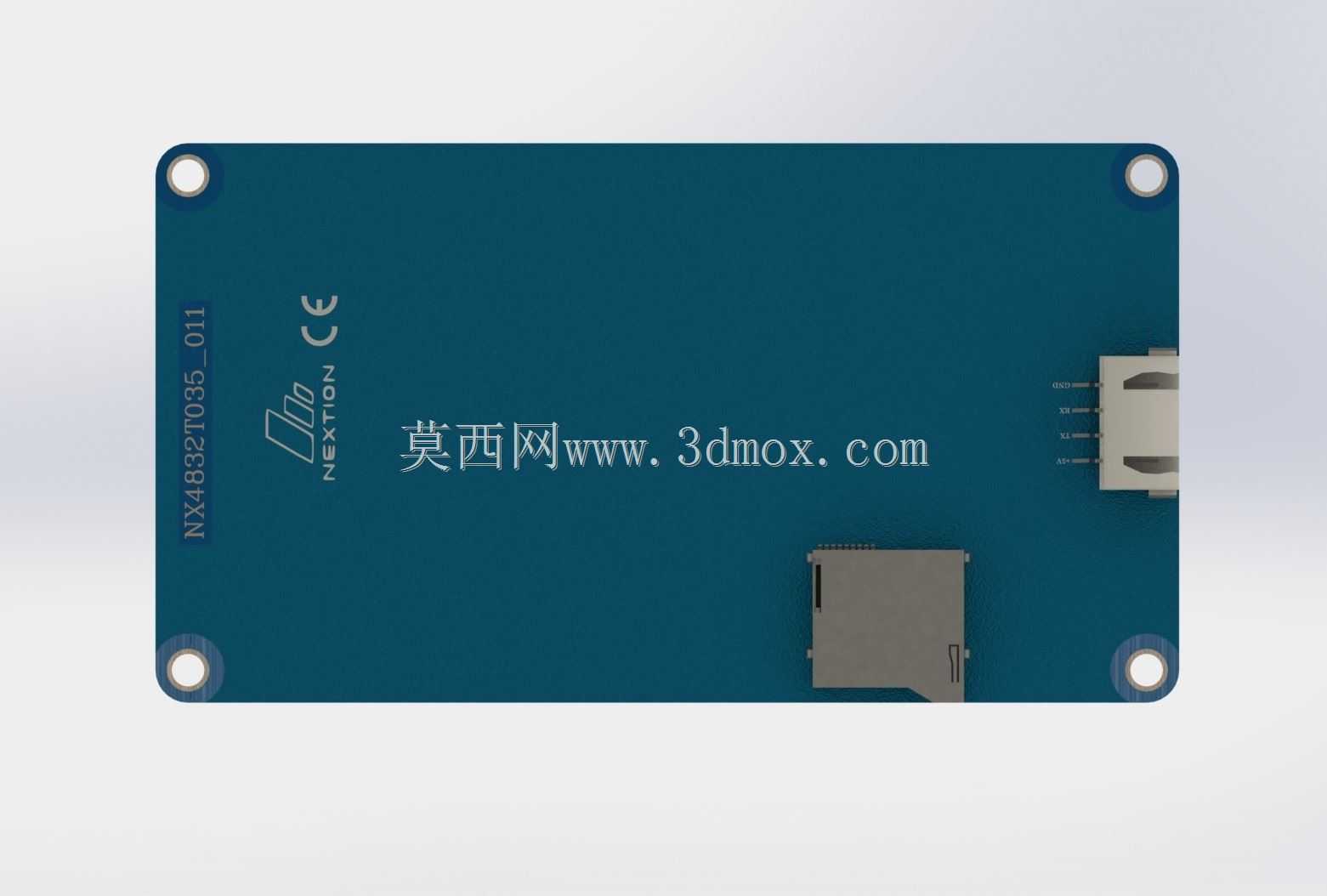

　　接口部分布置在PCB板的背部侧边，采用排针接口的连接方式，接线时可直接对接杜邦线或者定制化的线束，不需要焊接操作，方便现场接线与后期维护更换，接口的引脚定义兼容通用的串口通讯协议，可直接对接市面上主流的PLC、单片机控制板，不需要额外做协议转换，能降低电气工程师的程序开发工作量。从安装边界来看，这款产品的整体厚度控制在10mm以内，嵌装到设备面板后，背部突出面板的尺寸不到8mm，对于内部安装空间紧张的小型设备来说，不会和内部的控制板、线束、其他功能模块产生空间干涉，设计设备内部结构时，只需要在屏幕背部预留10mm的安全间隙，同时预留出线束的走线路径即可，不需要为屏幕预留额外的安装空间。

　　在实际的设备应用中，这类小型人机界面常被用来展示设备的运行转速、温度、计数数值等实时参数，同时提供启动、停止、参数复位、参数调整的触控操作入口，相比传统的物理按键面板，可根据不同的设备功能灵活调整UI界面的布局，不需要重新开模制作按键面板，能大幅降低小批量定制设备的开发成本。结构建模时需要重点关注安装孔位的位置公差，四个安装孔的位置度公差要控制在0.1mm以内，避免安装时出现孔位错位无法锁紧的问题，屏幕显示区域的轮廓要和实际的可视区域完全匹配，做设备面板的开孔设计时，开孔尺寸要比屏幕显示区域大0.2mm，同时比屏幕外边框小1.5mm，保证安装后屏幕不会从面板开孔处脱出，同时边框能完全遮盖开孔的边缘毛刺，提升设备外观的整洁度。另外，PCB板侧边的定位缺口设计，可在安装时起到防呆作用，避免安装方向错误导致接口对位不准，背部的元件布局做了高度统一处理，所有贴片元件的高度都不超过5mm，不会因为局部元件过高导致安装时和设备内部其他部件产生碰撞，蓝色的防护边框采用硬质绝缘材质，既可以提升PCB板边缘的抗磕碰能力，也能在安装时起到绝缘作用，避免PCB板边缘和设备金属面板接触造成短路问题。
